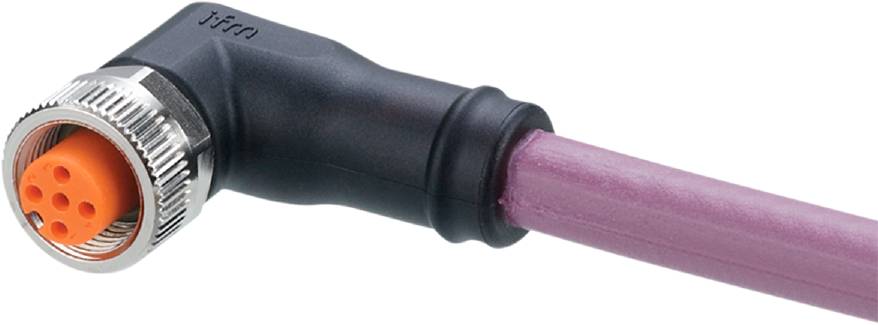

Abbildung ähnlich
ifm Electronic EVC959 Anschlussleitung M12 Buchse, gewinkelt 2 m Polzahl Sensoren: 5 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Anschlussleitung
Bauform
Buchse, gewinkelt
Anschlussseite A
M12
Anschlussseite B
Kabel, offenes Ende
Polzahl
5
Datenblatt (PDF)
Anzahl
Gesamt (CHF 49.95 / Stück)
CHF 57.95
-14 %
CHF 49.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
ifm EVC959 Anschlusskabel mit Buchse
- Resistent gegen Öle und Kühlschmiermittel
- Dauerhafte, zuverlässige Abdichtung auch bei werkzeugloser Montage
- Großer Kabelquerschnitt für die Reduzierung des Spannungsabfalls sowie Abschlusswiderstand zur Vermeidung von Störungen
- Vibrations- und schockfest dank Überwurfmutter mit Rüttelsicherung
- Zuverlässiger Schutz des O-Rings vor Zerstörung durch mechanischen Festanschlag
Technische Daten
- Abmessungen [mm]: 38 x 15,5 x 31,5
- Schleppketteneignung: Biegeradius bei flexiblem Einsatz: min. 10 x Kabeldurchmesser; Verfahrgeschwindigkeit: max. 3,3 m/s bei 5 m horizontaler Verfahrlänge und max. Beschleunigung von 5 m/s²; Biegezyklen: > 5 Mio.; Torsionsbeanspruchung: ± 180 °/m
- Schleppketteneignung Vorhanden: ja
- Umgebungstemperatur-1 [°C]: -25...80
- Applikation: CAN-Bus
- Besondere Eigenschaft: halogenfrei; Vergoldete Kontakte; Abgeschirmte Leitung; Schleppketteneignung
- Betriebsspannung [V]: 32 DC; (Adern 4+5: 5 )
- Gewicht [g]: 215.450
- Kabel: Kabel: 2 m, PUR, halogenfrei, violett, Ø 8,4 mm, abgeschirmt; rot / schwarz: 2 x 0,75 mm² (42 x Ø 0,15 mm ) / Kabel: 2 m, PUR, halogenfrei, violett, Ø 8,4 mm, abgeschirmt; weiß / blau: 2 x 0,5 mm² (19 x Ø 0,19 mm ) / Kabel: 2 m, PUR, halogenfrei, violett, Ø 8,4 mm, abgeschirmt; Schirm: 1 x 0,75 mm² (42 x Ø 0,15 mm )
- Schutzart: IP 67; IP 68; IP 69K
- Steckverbindung: Buchse - Pinlayout: 0017 - Steckverbindung: 1 x M12, abgewinkelt; Codierung: A; Griffkörper: TPU, schwarz; Arretierung: Messing, vernickelt; Dichtung: FKM; Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm
- Strombelastbarkeit gesamt [A]: 4; (dern 4+5: 0,05 )
- Werkstoff Dichtung: FKM
- Werkstoff Griffkörper: TPU
- Werkstoff Überwurfmutter: Messing, vernickelt
- Typ
EVC959
- Produkt-Art
Anschlussleitung
- Bauform
Buchse, gewinkelt
- Anschlussseite A
M12
- Anschlussseite B
Kabel, offenes Ende
- Polzahl
5
- Kabellänge
2 m
- Mantelmaterial
PUR
- Nennspannung
32 V/DC
- Anschlussquerschnitt (max.)
0.75 mm²
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.75 mm²
- Anschluss
M12 Buchse
- Gewinde-Typ Anschlussseite
M12
- Gewinde-Typ Kabelanschluss und Montage
M12
- Kodierung
A
- Kontaktoberfläche
Vergoldet
- max. Querschnitt
0.75 mm²
- Besonderheiten
Halogenfrei
- Min. Temperatur
-25 °C
- Max. Temperatur
80 °C
- Herst.-Teilenr.
EVC959
- Inhalt
1 St.
- Kabel-Ø
8.4 mm
- Kabel-Ø (max.)
8.4 mm
- Kabel-Ø-Bereich
8.4 mm (max)
- RoHS-konform
Ja
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3317129 ifm Electronic EVC959 Anschlussleitung M12 Buchse, gewinkelt 2 m Polzahl Sensoren: 5 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3317129 ifm Electronic EVC959 Anschlussleitung M12 Buchse, gewinkelt 2 m Polzahl Sensoren: 5 1 St.
Beschreibung
ifm EVC959 Anschlusskabel mit Buchse
Lieferumfang
- Geliefert wird: Ifm Electronic Anschlusskabel mit Buchse EVC959, Verpackungseinheit: 1 Stk., EAN: 4021179339193
