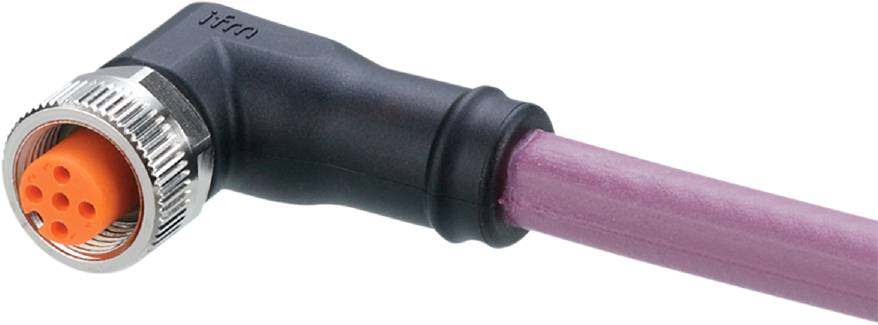

Abbildung ähnlich
ifm Electronic EVC941 Anschlussleitung M12 Buchse, gewinkelt 2 m Polzahl Sensoren: 5 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Anschlussleitung
Bauform
Buchse, gewinkelt
Anschlussseite A
M12
Anschlussseite B
Kabel, offenes Ende
Polzahl
5
Datenblatt (PDF)
Anzahl
Gesamt (CHF 53.95 / Stück)
CHF 53.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
ifm EVC941 Anschlusskabel mit Buchse
- Resistent gegen Öle und Kühlschmiermittel
- Dauerhafte, zuverlässige Abdichtung auch bei werkzeugloser Montage
- Großer Kabelquerschnitt für die Reduzierung des Spannungsabfalls
- Vibrations- und schockfest dank Überwurfmutter mit Rüttelsicherung
- Zuverlässiger Schutz des O-Rings vor Zerstörung durch mechanischen Festanschlag
Technische Daten
- Schleppketteneignung: Biegeradius bei flexiblem Einsatz: min. 10 x Kabeldurchmesser; Verfahrgeschwindigkeit: max. 3,3 m/s bei 5 m horizontaler Verfahrlänge und max. Beschleunigung von 5 m/s²; Biegezyklen: > 5 Mio.; Torsionsbeanspruchung: ± 180 °/m
- Schleppketteneignung Vorhanden: ja
- Umgebungstemperatur-1 [°C]: -25...80
- Applikation: CAN-Bus
- Besondere Eigenschaft: halogenfrei; Vergoldete Kontakte; Abgeschirmte Leitung; Schleppketteneignung
- Betriebsspannung [V]: < 30 AC / < 36 DC
- Gewicht [g]: 213.150
- Kabel: Kabel: 2 m, PUR, halogenfrei, violett, Ø 8,4 mm, abgeschirmt; RD / BK: 2 x 0,75 mm² (42 x Ø 0,15 mm ) / Kabel: 2 m, PUR, halogenfrei, violett, Ø 8,4 mm, abgeschirmt; WH / BU: 2 x 0,5 mm² (19 x Ø 0,19 mm ) / Kabel: 2 m, PUR, halogenfrei, violett, Ø 8,4 mm, abgeschirmt; screen: 1 x 0,75 mm² (42 x Ø 0,15 mm )
- Schutzart: IP 67; IP 68; IP 69K
- Steckverbindung: Buchse - Pinlayout: 0017 - Steckverbindung: 1 x M12, abgewinkelt; Codierung: A; Griffkörper: TPU, schwarz; Arretierung: Messing, vernickelt; Dichtung: FKM; Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm
- Strombelastbarkeit gesamt [A]: 4
- Werkstoff Dichtung: FKM
- Werkstoff Griffkörper: TPU
- Werkstoff Überwurfmutter: Messing, vernickelt
- Typ
EVC941
- Produkt-Art
Anschlussleitung
- Bauform
Buchse, gewinkelt
- Anschlussseite A
M12
- Anschlussseite B
Kabel, offenes Ende
- Polzahl
5
- Kabellänge
2 m
- Mantelmaterial
PUR
- Nennspannung
30 V/AC
36 V/DC
- Anschlussquerschnitt (max.)
0.75 mm²
- Außen-Ø
8.4 mm
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.75 mm²
- Anschluss
M12 Buchse
- Gewinde-Typ Anschlussseite
M12
- Kodierung
A
- Kontaktmaterial
Vergoldet
- Kontaktoberfläche
Vergoldet
- max. Querschnitt
0.75 mm²
- min. Querschnitt
0.5 mm²
- Besonderheiten
Halogenfrei
- Min. Temperatur
-25 °C
- Max. Temperatur
80 °C
- Verschlussart
Schraub
- Herst.-Teilenr.
EVC941
- Inhalt
1 St.
- Kabel-Ø
8.4 mm
- Kabel-Ø (max.)
8.4 mm
- Kabel-Ø (min.)
8.4 mm
- Kabel-Ø-Bereich
8.4 - 8.4 mm
- RoHS-konform
Ja
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3316903 ifm Electronic EVC941 Anschlussleitung M12 Buchse, gewinkelt 2 m Polzahl Sensoren: 5 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3316903 ifm Electronic EVC941 Anschlussleitung M12 Buchse, gewinkelt 2 m Polzahl Sensoren: 5 1 St.
Beschreibung
ifm EVC941 Anschlusskabel mit Buchse
Lieferumfang
- Geliefert wird: Ifm Electronic Anschlusskabel mit Buchse EVC941, Verpackungseinheit: 1 Stk., EAN: 4021179338912
