ifm Electronic Elektronischer Füllstandsensor LK1022 LK1022 Betriebsspannung (Bereich): 18 - 30 V/DC 1 St.

Ein Sensor mit einem langen weißen Stab, geeignet zur Messung in Tanks oder industriellen Anwendungen.

Abbildung ähnlich

Produkt-Art

Elektronischer Füllstandsensor

Betriebsspannung min.

18 V/DC

Betriebsspannung max.

30 V/DC

Typ

LK1022

Betriebsspannungsbereich

18 - 30 V/DC

Datenblatt (PDF)

Lieferung Mi., 14. Okt.

Anzahl

Stück

Gesamt (CHF 494.87 / Stück)

CHF 494.87

zzgl. MwSt.

Kostenfreier Versand

nur CHF 55.71

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

ifm LK1022 Elektronischer Füllstandsensor

Für die zuverlässige Füllstandüberwachung von Tanks und Behältern
Geeignet für Wasser, Öle und Kühlschmiermittel
Gut ablesbares 4-stelliges LED-Display
Komfortable Bedienung über Tasten oder Parametrierung über IO-Link

Technische Daten

Abmessungen [mm]: Ø 16
Aktiver Bereich A [mm]: 195
Anzahl der digitalen Ausgänge: 2
Anzahl der Ein- und Ausgänge: Anzahl der digitalen Ausgänge: 2
Anzeige: Anzeigeeinheit: 2 x LED, grün (cm, inch); Schaltzustand: 2 x LED, gelb; Messwerte: alphanumerische Anzeige, 4-stellig; Parametrierung: alphanumerische Anzeige, 4-stellig
IO-Link Revision: 1.1
Messprinzip Füllstand: kapazitiv
SDCI-Norm: IEC 61131-9
Stablänge L [mm]: 264
Übertragungstyp-IO-Link: COM2 (38,4 kBaud)
Umgebungstemperatur-1 [°C]: 0...60
Werkseinstellung: Wasserbasierte Kühlschmiermittel; Wasser; wasserähnliche Medien
Wiederholgenauigkeit: ± 2
Auflösung [mm]: 5
Ausführung Kurzschlussschutz: thermisch, getaktet
Ausgangsfunktion: Schließer / Öffner; (parametrierbar)
Ausgangssignal: Schaltsignal; IO-Link
Behälterdruck [bar]: 0,5; (bei Einbau mit Montagezubehör: E43001 - E43007, E43019)
Behälterdruck [MPa]: 0,05; (bei Einbau mit Montagezubehör: E43001 - E43007, E43019)
Benötigte Masterportklasse: A
Bereitschaftsverzögerungszeit [s]: < 3
Besondere Eigenschaft: Vergoldete Kontakte
Betriebsspannung [V]: 18...30 DC
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 200
Dielektrizitätskonstante des Mediums: > 2
Elektrische Ausführung: PNP/NPN
Gesamtzahl Ausgänge: 2
Gewicht [g]: 289.800
Hysterese OP - Einstellbereich [mm]: 2
In Schritten von - Einstellbereich [mm]: 5
Inaktiver Bereich I1 / I2 [mm]: 53 / 16
Kommunikationsschnittstelle: IO-Link
Kurzschlussschutz: ja
Lagertemperatur [°C]: -25...80
Max. Geschwindigkeit der Füllstandänderung [mm/s]: 100
max. Spannungsabfall Schaltausgang DC [V]: 2,5
Medien: Wasserbasierte Kühlschmiermittel; Öle; ölbasierte Medien; Wasser; wasserähnliche Medien

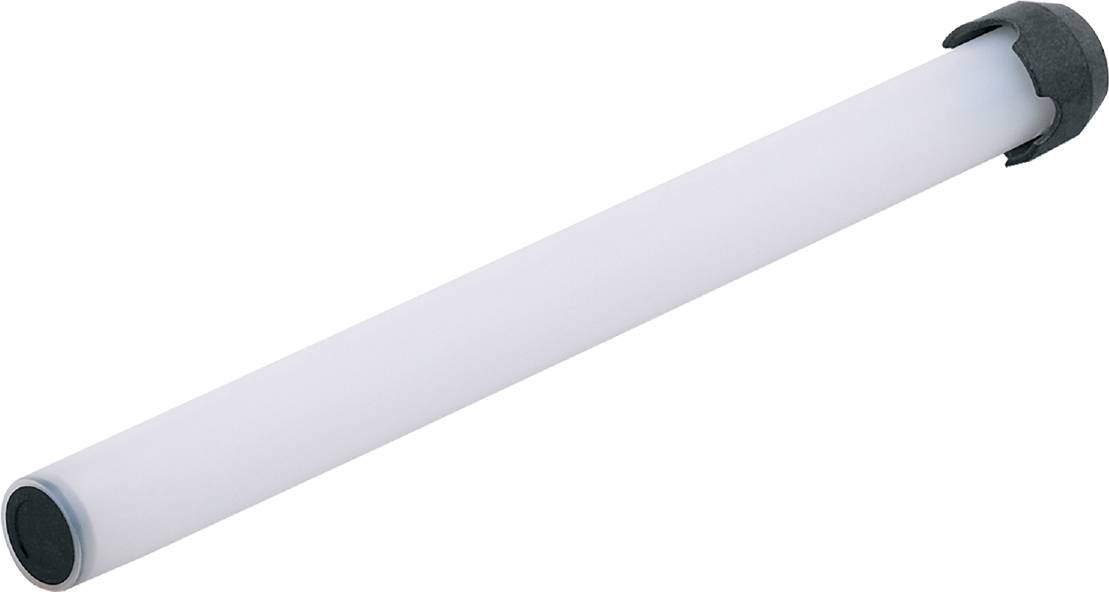

Mediumtemperatur - Kuehlschmiermittel [°C]: 0...35; (mit Klimarohr E43100: 35...65 )
Mediumtemperatur - Oel [°C]: 0...70
Mediumtemperatur - Wasser [°C]: 0...35; (mit Klimarohr E43100: 35...65 )
Mediumtemperatur Kurzzeit - Oel [°C]: 0...90; (< 1 h)
Messfehler: ± 5
Min. Prozesszykluszeit [ms]: 3.2
MTTF: 265
Nicht verwendbar für: stark leitende Medien; anhaftende Medien; Granulate; Schüttgüter; Säuren; Laugen; Hygiene- und Galvanikbereich
Parametriermöglichkeiten: Hysterese / Fenster; Schließer / Öffner; Schaltlogik; SP/rP-Position; Abgleich OP; Medienauswahl; Offseteinstellung; Schalt-/Rückschaltverzögerung
Profile: Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
Prozessdaten analog: 2
Prozessdaten binär: 2
Referenzpunkt OP - Einstellbereich [mm]: 69 - 82 - 94 - 106 - 118 - 130 - 143 - 155 - 167 - 179 - 191 - 204 - OFF
Rückschaltpunkt rP - Einstellbereich [mm]: 20...195
Schaltpunkt SP - Einstellbereich [mm]: 25...200
Schutzart: IP 67
Schutzklasse: III
SIO-Mode: ja
Steckverbindung: Pinlayout: 0001 - Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
Stromaufnahme [mA]: < 50
Überlastfest: ja
Verpolungsschutz: ja
Werkstoffe in Kontakt mit dem Medium: PP

Produkt-Art: Elektronischer Füllstandsensor

Typ: LK1022

Betriebsspannung min.: 18 V/DC

Betriebsspannung max.: 30 V/DC

Betriebsspannungsbereich: 18 - 30 V/DC

Anschluss: M12

Ausgänge: PNP
NPN

Gehäusematerial: Edelstahl V2A

Min. Medien-Temperatur: 0 °C

Max. Medien-Temperatur: 70 °C

: IP67

Gewicht: 0.3210 kg

Min. Umgebungstemperatur: 0 °C

Max. Umgebungstemperatur: 60 °C

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: Ja
