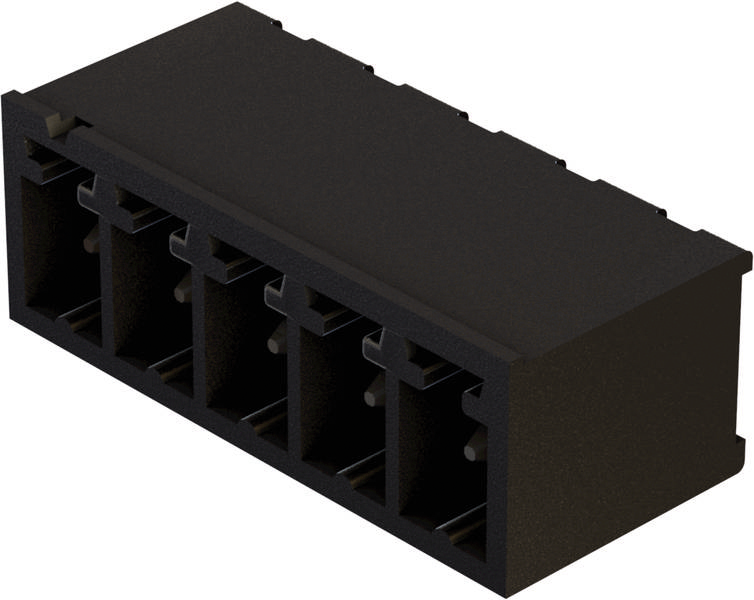

HARTING 14120515002000 Grundleiste Anzahl Reihen 1 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Grundleiste
RM
3.81 mm
Inhalt
1 St.
Polzahl Gesamt
5
Anzahl Reihen
1
Datenblatt (PDF)
Anzahl
Gesamt (CHF 1.60 / Stück)
CHF 1.60
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Grundleiste
- Polzahl Gesamt 5
- Anzahl Reihen 1
- Inhalt 1 St.
Technische Daten
- Baureihe: har-flexicon®
- Komponente: Grundleiste
- Anschlussart: Reflowlötanschluss (THR)
- Art der Verbindung: Leiterplatte zu Kabel
- Kontaktanzahl: 5
- Steckkontaktreihen: 1
- Raster, anschlussseitig: 3,81 mm
- Bemessungsstrom: 11 A
- Isolationswiderstand: >109 Ω
- Durchgangswiderstand: ≤ 15 mΩ
- Grenztemperatur: -40 ... +110 °C
- Isolierstoffgruppe: I (600 ≤ CTI)
- Werkstoff Einsatz: Polyamid (PA);Polyphthalamid (PPA)
- Farbe Einsatz: schwarz
- Werkstoff Kontakte: Kupferlegierung
- Kontaktoberfläche: Sn über Ni steckseitig;Sn über Ni anschlussseitig
- Materialbrennbarkeitsklasse nach UL 94: V-0
- Nettogewicht: 1,45 g
- Bemessungsspannung: 150 V
- Bemessungsstoßspannung: 2,5 kV
- Verschmutzungsgrad: 3
- Kodierung: Kodierstifte separat bestellen.
- Steckkraft: ≤ 15 N
- Ziehkraft: ≥ 7,5 N
- Beschreibung: horizontal
- Zulassungen: UKCA
- Produkt-Art
Grundleiste
- Polzahl Gesamt
5
- Anzahl Reihen
1
- RM
3.81 mm
- Nennstrom
11 A
- Nennstrom - gerundet
11 A
- Anschluss
THR
- Herstellerfarbe
Schwarz
- Gehäuse-Material
PA
- Herst.-Teilenr.
14120515002000
- Inhalt
1 St.
- Kontaktmaterial
Kupferlegierung
- Typ
14 12 051 5002 000
- Durchgangs-Widerstand
15 mΩ
- Isolations-Widerstand
109 Ω
- Nennspannung
150 V
Leiterplatte zu Kabel
sonstige
150 V
5
sonstige
-40-110 °C
sonstige
2.5 kV
Lötanschluss
Zinn
3.81 mm
1
Polyamid (PA)
sonstige
sonstige
11 A
Dokumente & Downloads
Datenblatt
Datenblatt 3000420 HARTING 14120515002000 Grundleiste Anzahl Reihen 1 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3000420 HARTING 14120515002000 Grundleiste Anzahl Reihen 1 1 St.
Beschreibung
Grundleiste, horizontal, Bemessungsstrom: 11 A, Kontakte: 5, Kupferlegierung, Sn über Ni steckseitig, Sn über Ni anschlussseitig
