Name: HARTING 09692825821 09 69 282 5821 Crimpkontakt AWG min.: 14 AWG max.: 12 Kupferlegierung 20 A 1 St. Piece
Brand: HARTING
SKU: 3001768
Availability: BackOrder

Ein goldener Bananenstecker zeigt Details des Anschlusses mit einem Metallbereich und gelbem, runden Gehäuse.

Verpackungsart

Piece

Produkt-Art

Crimpkontakt

AWG max.

Kontaktmaterial

Kupferlegierung

Inhalt

1 St.

Datenblatt (PDF)

Bald verfügbar

Anzahl

Stück

Gesamt (CHF 4.25 / Stück)

CHF 4.25

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Baureihe: D-Sub
Kontaktbeschreibung: gerade;kurze Ausführung
Anschlussart: Crimpanschluss
Bemessungsstrom: ≤ 20 A
Durchgangswiderstand: ≤ 1 mΩ
Grenztemperatur: -55 ... +155 °C
Steckzyklen: ≥ 500
Werkstoff Kontakte: Kupferlegierung
Kontaktoberfläche: Edelmetall über Ni
Nettogewicht: 1,97 g
Schichtdicke: ≥ 30 µinch
Bezeichnung: Mixed
Merkmale: Werkzeugeinstellung: 5 für AWG 12 und 4 für AWG 14
Steckkraft: ≤ 7 N
Ziehkraft: ≈ 5 N
Kontaktart: Crimpkontakt
Geschlecht: Stift
Fertigungsverfahren: gedrehte Kontakte
Leiterquerschnitt: AWG 14 ... AWG 12
Abisolierlänge: 4,5 mm
Werkstoff Verriegelung: Kupferlegierung

Verpackungsart: Piece

Produkt-Art: Crimpkontakt

AWG max.: 12

Kontaktmaterial: Kupferlegierung

Inhalt: 1 St.

AWG min.: 14

Anschluss: Crimpen

Steckzyklen: 500

Herst.-Teilenr.: 09692825821

Kontaktart: gedrehte Kontakte

Kontaktoberfläche: Edelmetall

Nennstrom: 20 A

Typ: 09 69 282 5821

: Stift

: -55-155 °C

: sonstige

: sonstige

: 4.5 mm

: 2.5-4 mm²

: 2.5-4 mm²

: 20 A

: sonstige Kupferlegierungen

: 500

: gedreht (Drehbank)

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

AWG max.

Verpackungsart

HARTING 09692825821 09 69 282 5821 Crimpkontakt AWG min.: 14 AWG max.: 12 Kupferlegierung 20 A 1 St. Piece

Bestell-Nr.:3001768

Bald verfügbar

Conrad Electronic

Dieser Artikel

Piece

Stück

Min.: 1

Vielfache: 1

CHF 4.25^*

HARTING 09692822550 09 69 282 2550 Crimpkontakt Kupferlegierung 10 A 1 St.

Bestell-Nr.:3001749

Bald verfügbar

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 13.95^*

HARTING 09692825420 09 69 282 5420 Crimpkontakt AWG min.: 20 AWG max.: 16 Kupferlegierung 10 A 1 St. Piece

Bestell-Nr.:3001750

Bald verfügbar

Conrad Electronic

Piece

Stück

Min.: 1

Vielfache: 1

CHF 2.90^*

HARTING 09692825421 09 69 282 5421 Crimpkontakt Kupferlegierung 20 A 1 St.

Bestell-Nr.:3001756

Bald verfügbar

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 3.80^*

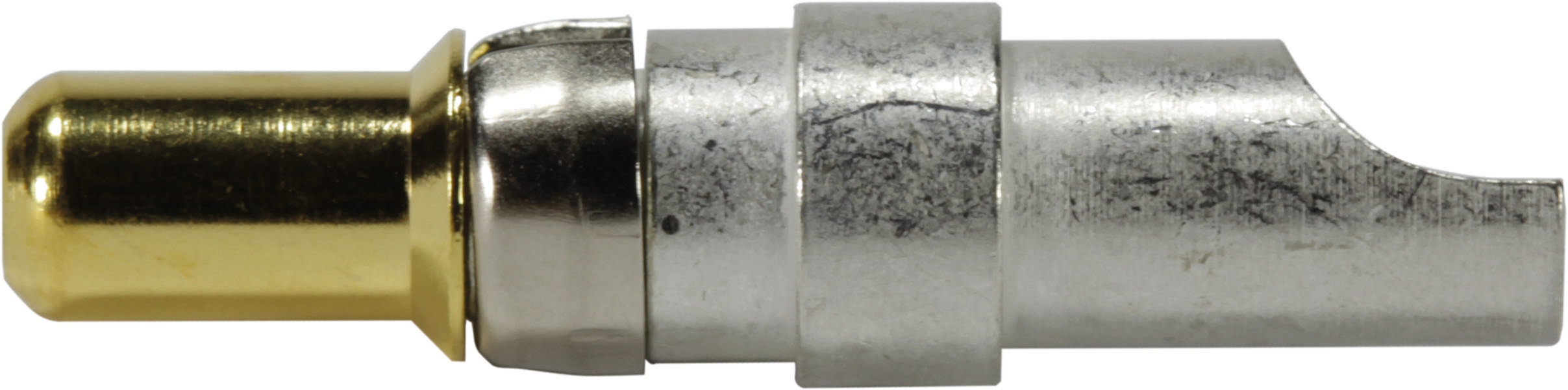

HARTING 09692825422 09 69 282 5422 Crimpkontakt AWG min.: 12 AWG max.: 10 Kupferlegierung 30 A 1 St. Piece

Bestell-Nr.:3001760

Lieferung Di., 13. Apr. 2027

Conrad Electronic

Piece

Stück

Min.: 1

Vielfache: 1

CHF 5.25^*

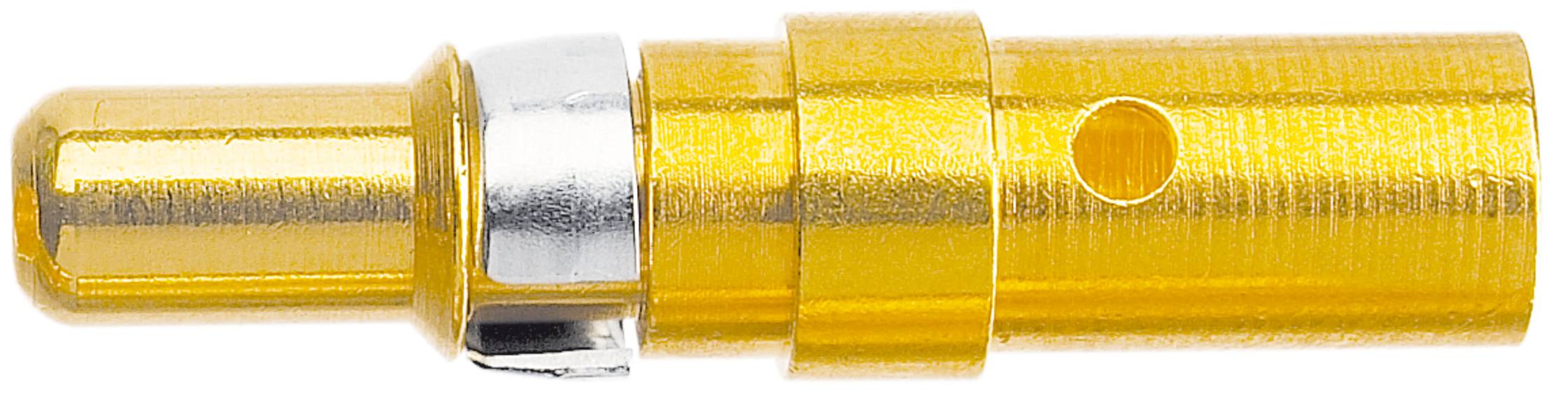

HARTING 09692825423 09 69 282 5423 Crimpkontakt AWG min.: 10 AWG max.: 8 Kupferlegierung 40 A 1 St. Piece

Bestell-Nr.:3007604

Lieferung Di., 13. Apr. 2027

Conrad Electronic

Piece

Stück

Min.: 1

Vielfache: 1

CHF 3.80^*

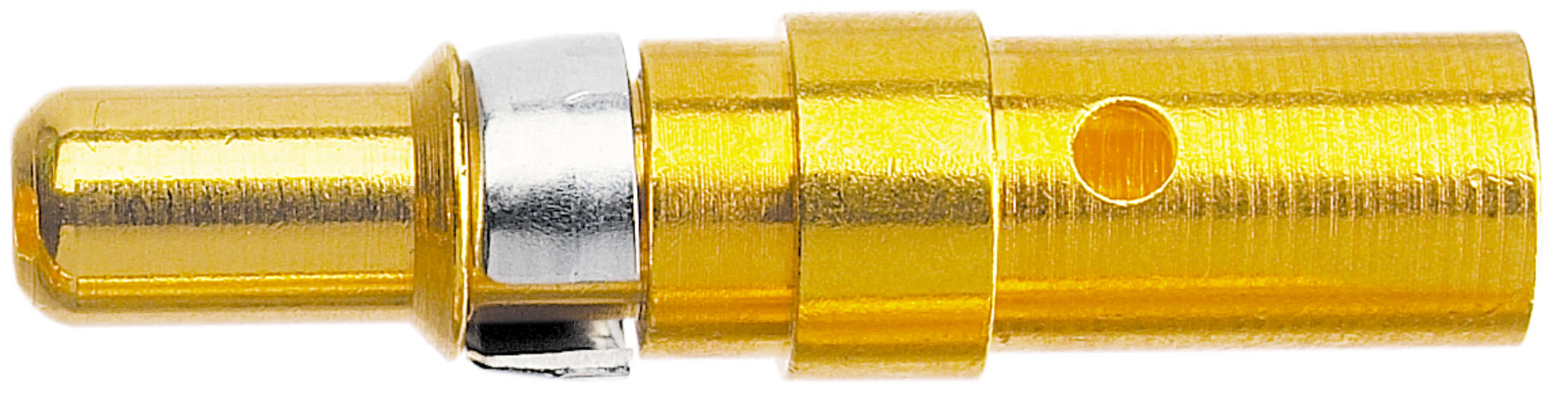

HARTING 09692825823 09 69 282 5823 Crimpkontakt AWG min.: 8 AWG max.: 10 Kupferlegierung 40 A 1 St. Piece

Bestell-Nr.:3001771

Bald verfügbar

Conrad Electronic

Piece

Stück

Min.: 1

Vielfache: 1

CHF 5.30^*

HARTING 09692827420 09 69 282 7420 Crimpkontakt AWG min.: 20 AWG max.: 16 Kupferlegierung 10 A 1 St. Piece

Bestell-Nr.:3001748

Bald verfügbar

Conrad Electronic

Piece

Stück

Min.: 1

Vielfache: 1

CHF 2.65^*

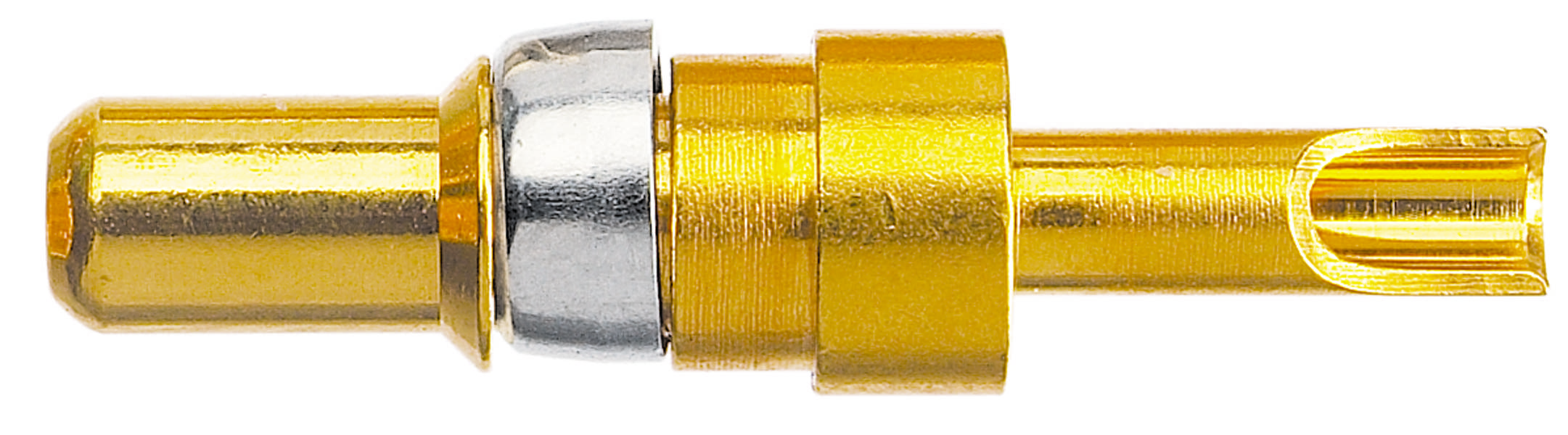

HARTING 09692827421 09 69 282 7421 Crimpkontakt AWG min.: 14 AWG max.: 12 Kupferlegierung 20 A 1 St. Piece
