HARTING 09691827140 09 69 182 7140 Koaxialkontakt AWG min.: 24 AWG max.: 30 Kupferlegierung 2 A 1 St. Piece – Conrad Electronic Schweiz | Conrad CH (DE)

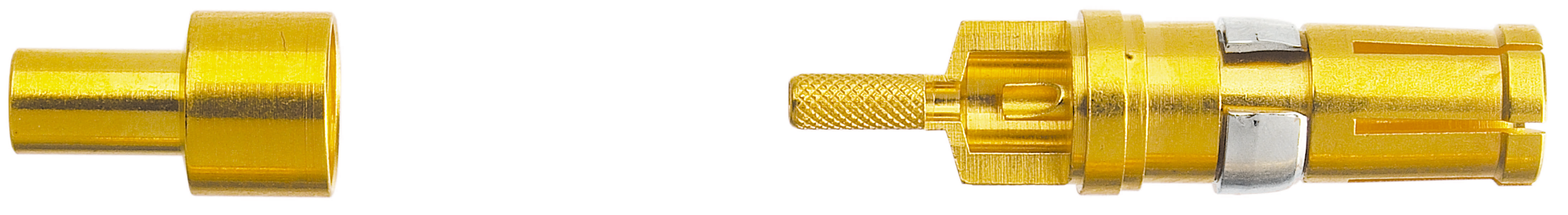

Zwei goldfarbene Metallteile, links eine Hülse und rechts ein Stecker mit Riffelgriff und silbernem Ring, getrennt voneinander.

Zwei goldfarbene Metallteile, links eine Hülse und rechts ein Stecker mit Riffelgriff und silbernem Ring, getrennt voneinander.

Verpackungsart

Piece

Produkt-Art

Koaxialkontakt

AWG max.

30

Kontaktmaterial

Kupferlegierung

Inhalt

1 St.

Datenblatt (PDF)

HARTING

Lieferung Di., 2. März 2027

Anzahl

Stück

Gesamt (CHF 7.70 / Stück)

CHF 8.40

-8 %

CHF 7.70

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Baureihe: D-Sub
Kontaktbeschreibung: gerade;für Kabel RG 174 U, 188 AU, 316 U
Anschlussart: Crimp-/Crimpanschluss
Bemessungsstrom: ≤ 2 A
Isolationswiderstand: >109 Ω
Durchgangswiderstand: ‌2,7 mΩ für Innenleiter;‌2,7 mΩ für Außenleiter
Grenztemperatur: -55 ... +135 °C
Steckzyklen: ≥ 50
Prüfspannung Ueff: 0,75 kV @ 50 Hz
Werkstoff Kontakte: Kupferlegierung;PBFE / PBTP / PI
Kontaktoberfläche: vergoldet
Nettogewicht: 2,15 g
Bezeichnung: Mixed
Merkmale: Werkzeugeinstellung: 5 für AWG 24 und AWG 26, 4 für AWG 28, 3 für AWG 30;Außenleiter: Crimp in Werkzeugkavität B
Bemessungsspannung: 250 V
Steckkraft: ≤ 7 N
Ziehkraft: ≤ 7 N
Kontaktart: Koaxialkontakt
Geschlecht: Buchse
Fertigungsverfahren: gedrehte Kontakte
Abisolierlänge: 3 mm für Innenleiter;5 mm Schirmung;9 mm Kabelmantel
Werkstoff Verriegelung: Kupferlegierung
Wellenwiderstand: 50 Ω
Frequenz: 0 ... 2 GHz

Verpackungsart: Piece

Produkt-Art: Koaxialkontakt

AWG max.: 30

Kontaktmaterial: Kupferlegierung

Inhalt: 1 St.

AWG min.: 24

Anschluss: Crimpen

Steckzyklen: 50

Herst.-Teilenr.: 09691827140

Impedanz: 50 Ω

Kontaktart: gedrehte Kontakte

Kontaktoberfläche: Vergoldet

Nennstrom: 2 A

Typ: 09 69 182 7140

: Buchse

: -55-135 °C

: Crimpanschluss

: Gold

: 3 mm

: 2 A

: sonstige Kupferlegierungen

: 50

Dokumente & Downloads

Datenblatt

Datenblatt 3001854 HARTING 09691827140 09 69 182 7140 Koaxialkontakt AWG min.: 24 AWG max.: 30 Kupferlegierung 2 A 1 St. Piece

Datenblatt 3001854 HARTING 09691827140 09 69 182 7140 Koaxialkontakt AWG min.: 24 AWG max.: 30 Kupferlegierung 2 A 1 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3001854 HARTING 09691827140 09 69 182 7140 Koaxialkontakt AWG min.: 24 AWG max.: 30 Kupferlegierung 2 A 1 St. Piece

Beschreibung

Koaxialkontakt, gerade, für Kabel RG 174 U, 188 AU, 316 U, Betriebsstrom: 2 A, Buchse, Kupferlegierung, PBFE / PBTP / PI, vergoldet

Beschreibung

Koaxialkontakt, gerade, für Kabel RG 174 U, 188 AU, 316 U, Betriebsstrom: 2 A, Buchse, Kupferlegierung, PBFE / PBTP / PI, vergoldet
