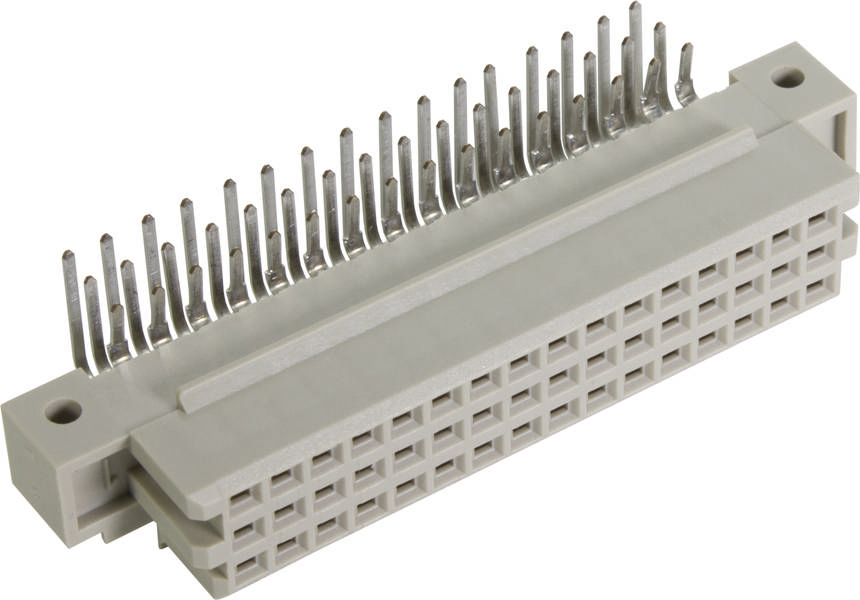

HARTING 09282486801 Federleiste Anzahl Reihen 3 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Federleiste
Bauform
gewinkelt
RM
2.54 mm
Inhalt
1 St.
Polzahl Gesamt
48
Datenblatt (PDF)
19 Stück
Anzahl
Gesamt (CHF 7.50 / Stück)
CHF 7.50
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Federleiste
- Polzahl Gesamt 48
- Anzahl Reihen 3
- Inhalt 1 St.
Technische Daten
- Baureihe: DIN 41612
- Komponente: Federleiste
- Kontaktbeschreibung: gewinkelt
- Anschlussart: Wellenlötanschluss
- Art der Verbindung: Motherboard to daughtercard;Extender card
- Kontaktanzahl: 48
- Länge der Pins: 3 mm
- Steckkontaktreihen: 3
- Raster, anschlussseitig: 2,54 mm
- Bemessungsstrom: Bemessungsstrom gemessen bei 20 °C, Details siehe Deratingkurve
- Isolationswiderstand: >1012 Ω
- Durchgangswiderstand: ≤ 20 mΩ
- Grenztemperatur: -55 ... +125 °C
- Steck- und Ziehkraft: ≤ 45 N
- Steckzyklen: ≥ 400
- Prüfspannung Ueff: 1 kV
- Isolierstoffgruppe: IIIa (175 ≤ CTI < 400)
- Werkstoff Einsatz: Thermoplastischer Formstoff, glasfaserverstärkt
- Farbe Einsatz: RAL 7032 (kieselgrau)
- Werkstoff Kontakte: Kupferlegierung
- Kontaktoberfläche: Edelmetall über Ni steckseitig;Sn über Ni anschlussseitig
- Materialbrennbarkeitsklasse nach UL 94: V-0
- Normen: IEC 60603-2 (normergänzend)
- Nettogewicht: 13 g
- Bezeichnung: Bauform 2R
- Raster, steckseitig: 2,54 mm
- Luftstrecke: ≥ 1,2 mm
- Kriechstrecke: ≥ 1,2 mm
- Merkmale: bleifrei
- Leiterplattenbefestigung: mit Flansch
- Hot plugging: nein
- Bahnklassifizierung: F4/I3 gemäß NFF 16-101/102
- Kontaktbestückung: Reihen a, b und c, Positionen 1, 2, ... , 15, 16
- Kodierung: Kodierung mit Kontaktverlust
- Produkt-Art
Federleiste
- Bauform
gewinkelt
- Polzahl Gesamt
48
- Anzahl Reihen
3
- RM
2.54 mm
- Anschluss
Löten
- Herstellerfarbe
Kieselgrau (RAL 7032)
- Gehäuse-Material
PA
- Herst.-Teilenr.
09282486801
- Inhalt
1 St.
- Kontaktmaterial
Kupferlegierung
- Typ
09 28 248 6801
- Durchgangs-Widerstand
20 mΩ
- Isolations-Widerstand
1012 Ω
- Stift-Länge
3 mm
sonstige
48
sonstige
-55-125 °C
sonstige
Lötanschluss
Zinn
3 mm
2.54 mm
3
2.54 mm
Thermoplast
0°/180° (horizontal)
Flansch
2 A
Dokumente & Downloads
Datenblatt
Datenblatt 3000452 HARTING 09282486801 Federleiste Anzahl Reihen 3 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3000452 HARTING 09282486801 Federleiste Anzahl Reihen 3 1 St.
Beschreibung
Federleiste, Wellenlötanschluss, Bemessungsstrom: 2 A, Kontakte: 48, gewinkelt, Kupferlegierung
