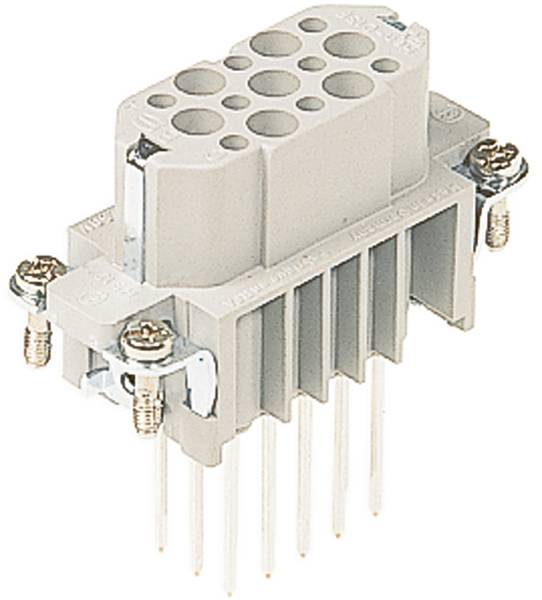

HARTING 09210152701 Stifteinsatz Han® D 15 + PE Wickelanschluss 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Stifteinsatz
Serie
Han® D
Anschluss
Wickelanschluss
Gesamtpolzahl
15 + PE
Herstellerfarbe
Kieselgrau (RAL 7032)
Datenblatt (PDF)
Anzahl
Gesamt (CHF 35.95 / Stück)
CHF 37.95
-5 %
CHF 35.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Baureihe: Han D®
- Anschlussart: Wickelanschluss
- Kontaktanzahl: 15
- Länge der Pins: 22 mm
- Bemessungsstrom: 10 A
- Isolationswiderstand: >1010 Ω
- Durchgangswiderstand: ≤ 3 mΩ
- Grenztemperatur: -40 ... +125 °C
- Steckzyklen: ≥ 500
- Werkstoff Einsatz: Polycarbonat (PC)
- Farbe Einsatz: RAL 7032 (kieselgrau)
- Werkstoff Kontakte: Kupferlegierung
- Kontaktoberfläche: versilbert
- Materialbrennbarkeitsklasse nach UL 94: V-0
- Normen: IEC 60664-1;IEC 61984;EN 175301-801
- Nettogewicht: 47,42 g
- Bemessungsspannung: 250 V
- Bemessungsstoßspannung: 4 kV
- Verschmutzungsgrad: 3
- Brandschutz in Schienenfahrzeugen: EN 45545-2 (2020-08)
- Geschlecht: Buchse
- Baugröße: 10 A
- Zulassungen: DNV GL
- PE-Kontakt: ja
- Bemessungsspannung nach UL: 600 V
- Abmessungen Wickelpfosten: 1 x 1 mm
- Bemessungsspannung nach CSA: 600 V
- Produkt-Art
Stifteinsatz
- Herstellerfarbe
Kieselgrau (RAL 7032)
- Serie
Han® D
- Besonderheiten
mit Kupferlegierung
- Anschluss
Wickelanschluss
- Polzahl
15
- Gesamtpolzahl
15 + PE
- Steckzyklen
≥ 500
- Baureihe
Han D®
- Inhalt
1 St.
- Max. Temperatur
+125 °C
- Min. Temperatur
-40 °C
- Voreilender Kontakt (PE)
Ja
250 V
FALSE
15
Buchse
-40-125 °C
V0
4 kV
Wickelanschluss
Silber
3
FALSE
TRUE
sonstige Kupferlegierungen
Thermoplast
10 A
Thermoplast
500
15
Dokumente & Downloads
Datenblatt
Datenblatt 3008037 HARTING 09210152701 Stifteinsatz Han® D 15 + PE Wickelanschluss 1 St.
Datenblatt 3008037 HARTING 09210152701 Stifteinsatz Han® D 15 + PE Wickelanschluss 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3008037 HARTING 09210152701 Stifteinsatz Han® D 15 + PE Wickelanschluss 1 St.
Beschreibung
Einsätze, Wickelanschluss, Buchse, Polycarbonat (PC), RAL 7032 (kieselgrau), Bemessungsstrom: 10 A, Baugröße: 10 A, Kontakte: 15, Kupferlegierung
