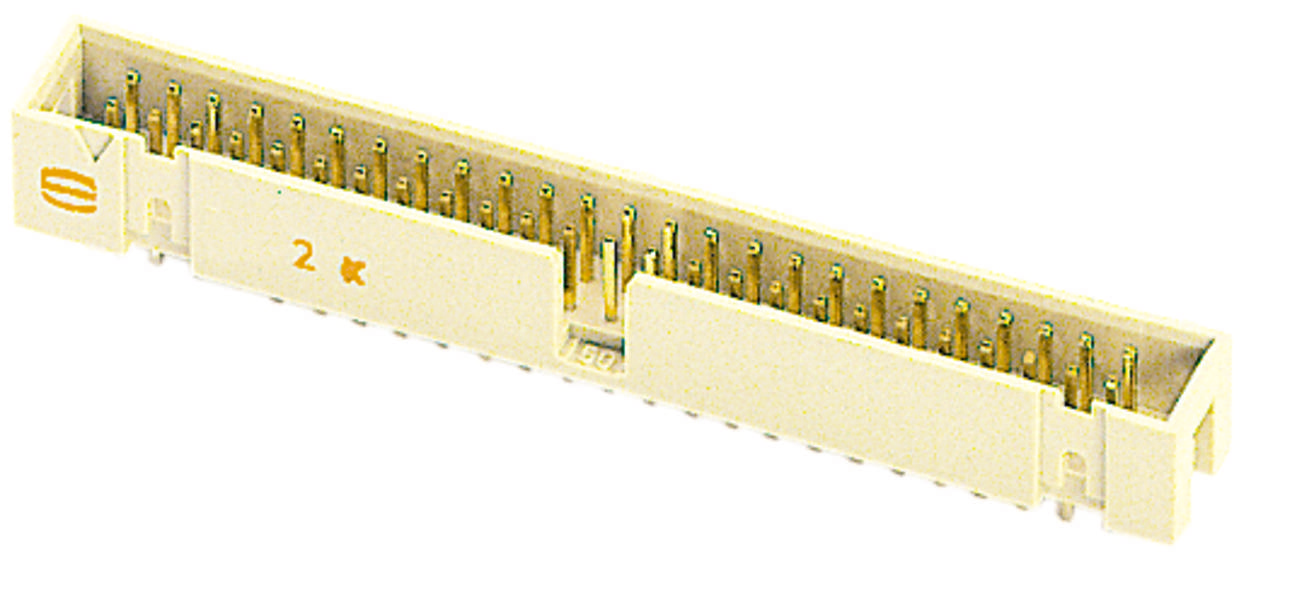

HARTING 09195166324740 Messerleiste Anzahl Reihen 2 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Messerleiste
Bauform
gerade
RM
2.54 mm
Inhalt
1 St.
Polzahl Gesamt
16
Datenblatt (PDF)
Anzahl
Gesamt (CHF 2.90 / Stück)
CHF 2.90
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Messerleiste
- Polzahl Gesamt 16
- Anzahl Reihen 2
- Inhalt 1 St.
Technische Daten
- Baureihe: SEK Low-profile
- Komponente: Messerleiste
- Kontaktbeschreibung: gerade
- Anschlussart: Reflowlötanschluss (THR)
- Art der Verbindung: Leiterplatte zu Kabel;Leiterplatte zu Leiterplatte
- Kontaktanzahl: 16
- Länge der Pins: 2,9 mm
- Steckkontaktreihen: 2
- Raster, anschlussseitig: 2,54 mm
- Bemessungsstrom: 1 A
- Isolationswiderstand: >109 Ω
- Durchgangswiderstand: ≤ 20 mΩ
- Grenztemperatur: -55 ... +125 °C (beim Reflowlöten max. +240 °C für 60 s)
- Steck- und Ziehkraft: ≤ 32 N
- Steckzyklen: ≥ 250
- Prüfspannung Ueff: 1 kV
- Isolierstoffgruppe: II (400 ≤ CTI < 600)
- Werkstoff Einsatz: Thermoplastischer Formstoff (PCT)
- Farbe Einsatz: beige
- Werkstoff Kontakte: Kupferlegierung
- Kontaktoberfläche: Edelmetall über Ni steckseitig;Sn über Ni anschlussseitig
- Materialbrennbarkeitsklasse nach UL 94: V-0
- Normen: IEC 60603-13
- Nettogewicht: 3,5 g
- Produkt-Art
Messerleiste
- Bauform
gerade
- Polzahl Gesamt
16
- Anzahl Reihen
2
- RM
2.54 mm
- Nennstrom
1 A
- Nennstrom - gerundet
1 A
- Anschluss
THR
- Herstellerfarbe
Beige
- Gehäuse-Material
PA
- Herst.-Teilenr.
09195166324740
- Inhalt
1 St.
- Kontaktmaterial
Kupferlegierung
- Typ
09 19 516 6324 740
- Durchgangs-Widerstand
20 mΩ
- Isolations-Widerstand
109 Ω
- Stift-Länge
2.9 mm
Leiterplatte zu Kabel
sonstige
16
sonstige
-55-125 °C
sonstige
Lötanschluss
Zinn
2.9 mm
2.54 mm
2
Thermoplast
90° (vertikal nach oben)
sonstige
1 A
Dokumente & Downloads
Datenblatt
Datenblatt 3002548 HARTING 09195166324740 Messerleiste Anzahl Reihen 2 1 St.
Datenblatt 3002548 HARTING 09195166324740 Messerleiste Anzahl Reihen 2 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3002548 HARTING 09195166324740 Messerleiste Anzahl Reihen 2 1 St.
Beschreibung
Messerleiste, Reflowlötanschluss (THR), Bemessungsstrom: 1 A, Kontakte: 16, gerade, Kupferlegierung
