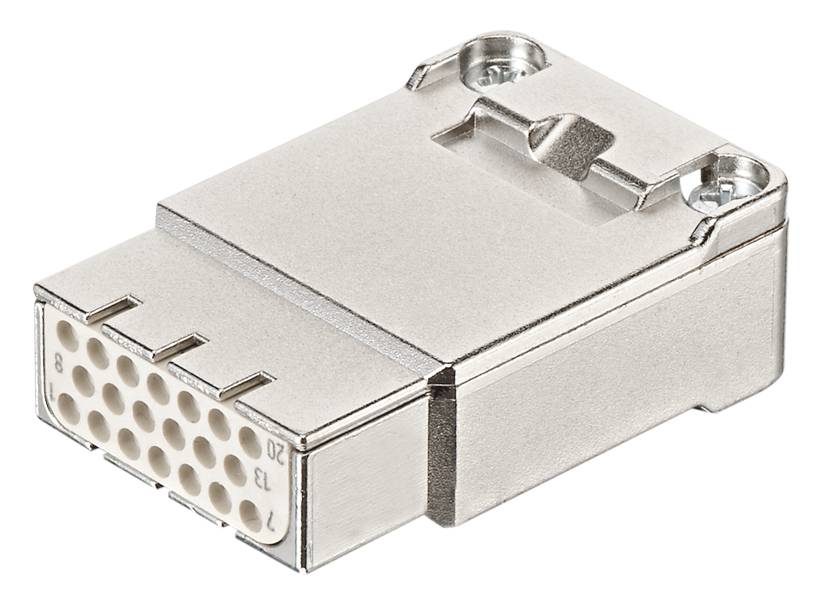

HARTING 09142203113 Stifteinsatz 20 Crimpen 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Stifteinsatz
Anschluss
Crimpen
Gesamtpolzahl
20
Leiterquerschnitt (min.)
0.09 mm²
Leiterquerschnitt (max.)
0.52 mm²
Datenblatt (PDF)
Anzahl
Gesamt (CHF 43.95 / Stück)
CHF 43.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Anschlussart: Crimpanschluss
- Kontaktanzahl: 20
- Bemessungsstrom: 4 A
- Grenztemperatur: -40 ... +85 °C
- Werkstoff Einsatz: Liquid-crystal polymer (LCP)
- Materialbrennbarkeitsklasse nach UL 94: V-0
- Normen: IEC 60664-1;IEC 61984
- Nettogewicht: 35,08 g
- Bemessungsspannung: 32 V
- Bemessungsstoßspannung: 0,8 kV
- Verschmutzungsgrad: 3
- Hinweise: Crimpkontakte bitte separat bestellen.
- Geschlecht: Buchse
- Leiterquerschnitt: 0,09 ... 0,52 mm²
- Beschreibung: Han® Shielded Modul Einsatz
- weitere Kontakte: + Schirmung
- Werkstoff Schirmung: Zink-Druckguss, vernickelt
- Zulassungen: DNV GL
- Bemessungsspannung nach UL: 30 V
- Durchgangswiderstand, Schirmung: ≤ 100 mΩ
- Steckzyklen mit anderen HMC-Komponenten: ≥ 10.000
- Bemessungsspannung nach CSA: 30 V
- Produkt-Art
Stifteinsatz
- Besonderheiten
inkl. Schirmung
- Anschluss
Crimpen
- Polzahl
20
- Gesamtpolzahl
20
- Leiterquerschnitt (min.)
0.09 mm²
- Leiterquerschnitt (max.)
0.52 mm²
- Steckzyklen
≥ 10.000
- Bemessungsspannung
32 V
- Bemessungsstrom
4 A
- Inhalt
1 St.
- Max. Temperatur
+85 °C
- Min. Temperatur
-40 °C
32 V
FALSE
20
Buchse
-40-85 °C
V0
0.8 kV
Crimpanschluss
sonstige
3
TRUE
0.09-0.52 mm²
0.09-0.52 mm²
sonstige
Thermoplast
4 A
Thermoplast
20
Dokumente & Downloads
Datenblatt
Datenblatt 3007486 HARTING 09142203113 Stifteinsatz 20 Crimpen 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3007486 HARTING 09142203113 Stifteinsatz 20 Crimpen 1 St.
Beschreibung
Crimpanschluss, Buchse, Kontakte: 20 + Schirmung, Leiterquerschnitt: 0,09...0,52 mm², Bemessungsstrom: 4 A, Liquid-crystal polymer (LCP)
