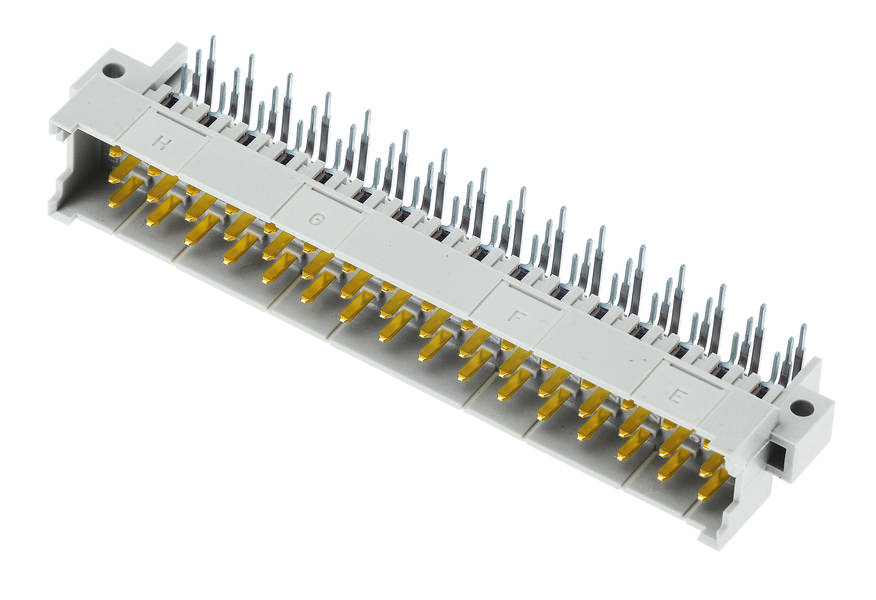

HARTING 09061326931222 Messerleiste Anzahl Reihen 3 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Messerleiste
Bauform
gewinkelt
RM
2.54 mm
5.08 mm
Inhalt
1 St.
Polzahl Gesamt
32
Datenblatt (PDF)
Anzahl
Gesamt (CHF 6.20 / Stück)
CHF 6.20
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Messerleiste
- Polzahl Gesamt 32
- Anzahl Reihen 3
- Inhalt 1 St.
Technische Daten
- Baureihe: DIN 41612
- Komponente: Messerleiste
- Kontaktbeschreibung: gewinkelt
- Anschlussart: Wellenlötanschluss
- Art der Verbindung: Motherboard to daughtercard;Extender card;Leiterplatte zu Kabel
- Kontaktanzahl: 32
- Steckkontaktreihen: 3
- Raster, anschlussseitig: 2,54 mm;5,08 mm
- Bemessungsstrom: Bemessungsstrom gemessen bei 20 °C, Details siehe Deratingkurve
- Isolationswiderstand: >1011 Ω
- Durchgangswiderstand: ≤ 15 mΩ
- Grenztemperatur: -55 ... +125 °C
- Steck- und Ziehkraft: ≤ 50 N
- Steckzyklen: ≥ 400
- Prüfspannung Ueff: 1,55 kV (Kontakt-Kontakt)
- Isolierstoffgruppe: II (400 ≤ CTI < 600)
- Werkstoff Einsatz: Thermoplastischer Formstoff, glasfaserverstärkt
- Farbe Einsatz: RAL 7035 (lichtgrau)
- Werkstoff Kontakte: Kupferlegierung
- Kontaktoberfläche: Edelmetall über Ni steckseitig;Sn über Ni anschlussseitig
- Materialbrennbarkeitsklasse nach UL 94: V-0
- Normen: IEC 60603-2
- Nettogewicht: 22,16 g
- Bezeichnung: Bauform F
- Raster, steckseitig: 3,81 mm;5,08 mm
- Luftstrecke: ≥ 1,6 mm
- Kriechstrecke: ≥ 3 mm
- Merkmale: bleifrei
- Leiterplattenbefestigung: mit Flansch
- Hot plugging: nein
- Bahnklassifizierung: F1/I2 gemäß NFF 16-101/102
- Kontaktbestückung: Reihen z und d, Positionen 2, 4, ... , 30, 32
- Kodierung: Loch-Kodierung;Kragen-Kodierung;Kodierung mit Kontaktverlust;D20 Kodierung
- Produkt-Art
Messerleiste
- Bauform
gewinkelt
- Polzahl Gesamt
32
- Anzahl Reihen
3
- RM
2.54 mm
5.08 mm
- Anschluss
Löten
- Herstellerfarbe
Lichtgrau (RAL 7035)
- Gehäuse-Material
PA
- Herst.-Teilenr.
09061326931222
- Inhalt
1 St.
- Kontaktmaterial
Kupferlegierung
- Typ
09 06 132 6931 222
- Durchgangs-Widerstand
15 mΩ
- Isolations-Widerstand
1011 Ω
Leiterplatte zu Kabel
sonstige
32
sonstige
-55-125 °C
sonstige
Lötanschluss
Zinn
2.54 mm
3
3.81 mm
Thermoplast
0°/180° (horizontal)
Flansch
6 A
Dokumente & Downloads
Datenblatt
Datenblatt 3003509 HARTING 09061326931222 Messerleiste Anzahl Reihen 3 1 St.
Datenblatt 3003509 HARTING 09061326931222 Messerleiste Anzahl Reihen 3 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3003509 HARTING 09061326931222 Messerleiste Anzahl Reihen 3 1 St.
Beschreibung
Messerleiste, Wellenlötanschluss, Bemessungsstrom: 6 A, Kontakte: 32, gewinkelt, Kupferlegierung
