Name: FESTO Winkelverbinder 153055 QSL-1/2-16 Außengewinde: R1/2 Rohr-Ø: 16 mm Gewinde-Maß: R1/2 1 St.
Brand: FESTO
SKU: 1893349
Availability: InStock

'Winkelverbinder aus Metall und Kunststoff, links mit blauer Kappe. Verbindet Rohre in einem 90-Grad-Winkel.'

Datenblatt (PDF)

2 Stück

Gesamt (CHF 14.95 / Stück)

CHF 14.95

inkl. MwSt.

Nur noch 2 Stück verfügbar

Kostenfreier Versand mit

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Winkelverbinder QSL-1/2-16

Technische Daten

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:-:-]

Produkt-Art: Winkelverbinder

Rohr-Ø: 16 mm

Gewinde-Maß: R1/2

Außengewinde: R1/2

Herst.-Teilenr.: 153055

Ausführung: QSL-1/2-16

Betriebsdruck (max.): 6 bar

Min. Betriebsdruck: -0.95 bar

Material: PBT

Max. Umgebungstemperatur: 80 °C

Min. Umgebungstemperatur: -10 °C

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Außengewinde

Produkt-Art

FESTO Steckverbinder 160543 QSL-V0-12 Außengewinde: 12 mm 1 St.

Bestell-Nr.:1940419

Lieferung Mi., 21. Okt.

Conrad Electronic

12 mm

Steckverbinder

Stück

Min.: 1

Vielfache: 1

CHF 14.95^*

FESTO Steckverschraubung 160512 QSL-V0-1/8-8 Außengewinde: R1/8 Rohr-Ø: 8 mm 1 St.

Bestell-Nr.:1940442

Lieferung Mi., 21. Okt.

Conrad Electronic

R1/8

Steckverschraubung

Stück

Min.: 10

Vielfache: 1

CHF 9.40^*

FESTO Steckverschraubung 160516 QSL-V0-1/4-12 Außengewinde: R1/4 Rohr-Ø: 12 mm Gewinde-Maß: R1/4 1 St.

Bestell-Nr.:1940446

Lieferung Mi., 21. Okt.

Conrad Electronic

R1/4

Steckverschraubung

Stück

Min.: 1

Vielfache: 1

CHF 15.95^*

FESTO Steckverschraubung 160517 QSL-V0-3/8-8 Außengewinde: R3/8 1 St.

Bestell-Nr.:1940447

Lieferung Mi., 21. Okt.

Conrad Electronic

R3/8

Steckverschraubung

Stück

Min.: 10

Vielfache: 1

CHF 10.95^*

FESTO Steckverschraubung 160518 QSL-V0-3/8-10 Außengewinde: R3/8 Gewinde-Maß: R3/8 1 St.

Bestell-Nr.:1940448

Lieferung Mi., 21. Okt.

Conrad Electronic

R3/8

Steckverschraubung

Stück

Min.: 10

Vielfache: 1

CHF 12.95^*

FESTO Steckverschraubung 160519 QSL-V0-3/8-12 Außengewinde: R3/8 Rohr-Ø: 12 mm 1 St.

Bestell-Nr.:1940449

Lieferung Mi., 21. Okt.

Conrad Electronic

R3/8

Steckverschraubung

Stück

Min.: 1

Vielfache: 1

CHF 15.95^*

FESTO Steckverschraubung 160520 QSL-V0-1/2-10 Außengewinde: R1/2 Gewinde-Maß: R1/2 1 St.

Bestell-Nr.:1940450

Lieferung Di., 20. Okt.

Conrad Electronic

R1/2

Steckverschraubung

Stück

Min.: 1

Vielfache: 1

CHF 15.95^*

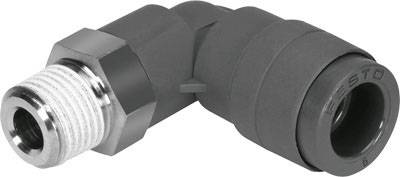

FESTO Steckverschraubung 160521 QSL-V0-1/2-12 Außengewinde: R1/2 1 St.

Bestell-Nr.:1940451

Lieferung Mi., 21. Okt.

Conrad Electronic

R1/2

Steckverschraubung

Stück

Min.: 1

Vielfache: 1

CHF 17.95^*

FESTO Steckverschraubung 186140 QSLV-G1/8-8 Außengewinde: G1/8" Rohr-Ø: 8 mm Gewinde-Maß: G1/8" 1 St.

Bestell-Nr.:1940465

Lieferung Mi., 14. Okt.

3 StückConrad Electronic

G1/8"

Steckverschraubung

Stück

Min.: 1

Vielfache: 1

CHF 6.10^*

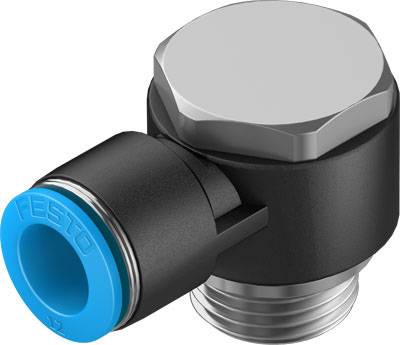

FESTO Steckverschraubung 186146 QSLV-G1/2-12 Außengewinde: G1/2" Gewinde-Maß: G1/2" 1 St.

Bestell-Nr.:1940471

Lieferung Mi., 21. Okt.

Conrad Electronic

G1/2"

Steckverschraubung

Stück

Min.: 1

Vielfache: 1

CHF 11.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1893349 FESTO Winkelverbinder 153055 QSL-1/2-16 Außengewinde: R1/2 Rohr-Ø: 16 mm Gewinde-Maß: R1/2 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1893349 FESTO Winkelverbinder 153055 QSL-1/2-16 Außengewinde: R1/2 Rohr-Ø: 16 mm Gewinde-Maß: R1/2 1 St.

Information

Information 1893349 FESTO Winkelverbinder 153055 QSL-1/2-16 Außengewinde: R1/2 Rohr-Ø: 16 mm Gewinde-Maß: R1/2 1 St.

Beschreibung

L-Steckverschraubung QSL-1/2-16

Nennweite: 13 mm
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich
LABS-Konformität: VDMA24364-B1/B2-L
Pneumatischer Anschluss 1: Außengewinde R1/2
Pneumatischer Anschluss 2: für Schlauch Außen-Ø 16 mm
Dichtungsart am Einschraubzapfen: Beschichtung
Einbaulage: beliebig
Bauform: L-Form
Betriebsdruck kompletter Temperaturbereich: -13775
Hinweis zum Betriebsdruck: Wasser: max. 0,6 MPa bei max. 50 °C
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
Umgebungstemperatur: -10
Werkstoff Einschraubzapfen: Messing vernickelt
Werkstoff-Hinweis: RoHS konform
Baugröße: Standard
Produktgewicht: 79 G
Werkstoff Gehäuse: PBT
Befestigungsart: Außensechskant SW22
Konstruktiver Aufbau: Push-Pull-Prinzip
Temperaturabhängiger Betriebsdruck: -13775
Reinraumtauglichkeit, gemessen nach ISO 14644-14: Klasse 4 nach ISO 14644-1
Farbe Lösering: blau
Werkstoff Lösering: POM
Werkstoff Schlauchdichtung: NBR
Werkstoff Schlauchklemmsegment: hochlegierter Stahl rostfrei
Schlaucheinstecktiefe: 24.1 MM
