Name: FESTO Schrägsitzventil 1002544 VZXF-L-M22C-M-B-N2-430-H3B1-50-3 Gehäusematerial Rotguss 1 St.
Brand: FESTO
SKU: 2121968
Availability: BackOrder

Ein pneumatisches Winkelventil aus Metall, das in einem industriellen Rohrleitungssystem zur Steuerung des Flüssigkeitsflusses verwendet wird.

Abbildung ähnlich

Datenblatt (PDF)

Gesamt (CHF 299.95 / Stück)

CHF 299.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 30.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Technische Daten

Befestigungsart: Leitungseinbau

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Schrägsitzventil

Gehäusematerial: Rotguss

Anschluss: G 1/8

Betriebsdruck (max.): 10 bar

Betätigung: pneumatisch

Ausführung: Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung

Herst.-Teilenr.: 1002544

Betriebsdruck (min.): 6 bar

Funktion: 2/2 geschlossen monostabil

Gewicht: 2800 g

Medien-Temperatur Bereich: -10 bis +80 °C

Max. Medien-Temperatur: +80 °C

Min. Medien-Temperatur: -10 °C

Medium: Hydrauliköl auf Mineralölbasis
Gase
Mineralöl
Neutrale Flüssigkeiten
Wasser
Gefiltert und geölte Druckluft
Dampf

Nennweite: 43 mm

Max. Umgebungstemperatur: +60 °C

Min. Umgebungstemperatur: -10 °C

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Gehäusematerial

Betriebs-Medium

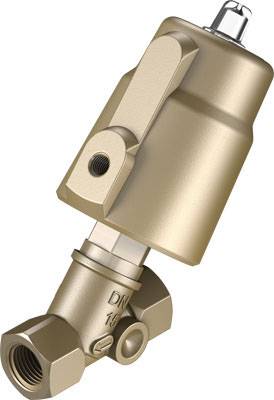

FESTO Schrägsitzventil 1002500 VZXF-L-M22C-M-A-G12-120-H3B1-50-16 Gehäusematerial Rotguss 1 St.

Bestell-Nr.:2121936

Lieferung Mi., 21. Okt.

Conrad Electronic

G 1/8

Rotguss

Druckluft nach ISO 8573-1:2010 [7:4:4]

Stück

Min.: 1

Vielfache: 1

CHF 131.95^*

FESTO Schrägsitzventil 1002501 VZXF-L-M22C-M-B-G12-120-H3B1-50-16 Gehäusematerial Messing Dichtungsmaterial PTFE 1 St.

Bestell-Nr.:2803790

Lieferung Fr., 23. Okt.

Conrad Electronic

G 1/8

Messing

Druckluft nach ISO 8573-1:2010 [7:4:4]

Stück

Min.: 1

Vielfache: 1

CHF 161.95^*

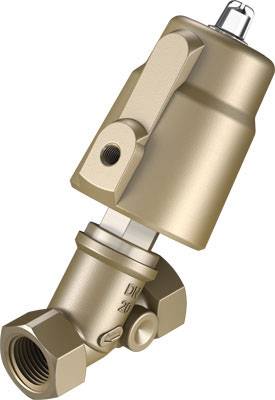

FESTO Schrägsitzventil 1002502 VZXF-L-M22C-M-A-G34-160-H3B1-50-16 Gehäusematerial Rotguss 1 St.

Bestell-Nr.:2121937

Lieferung Mi., 21. Okt.

Conrad Electronic

G 1/8

Rotguss

Druckluft nach ISO 8573-1:2010 [7:4:4]

Stück

Min.: 1

Vielfache: 1

CHF 141.95^*

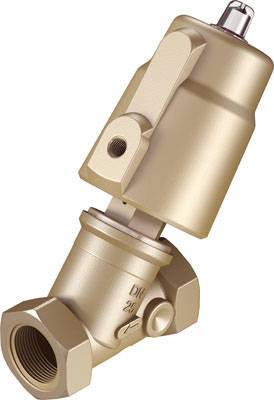

FESTO Schrägsitzventil 1002504 VZXF-L-M22C-M-A-G1-230-H3B1-50-16 Gehäusematerial Rotguss 1 St.

Bestell-Nr.:2121938

Lieferung Mi., 21. Okt.

Conrad Electronic

G 1/8

Rotguss

Druckluft nach ISO 8573-1:2010 [7:4:4]

Stück

Min.: 1

Vielfache: 1

CHF 161.95^*

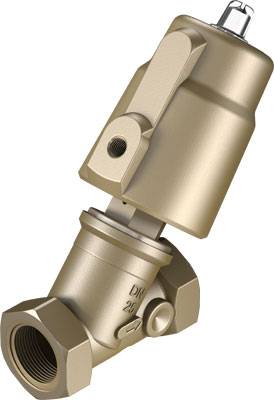

FESTO Schrägsitzventil 1002505 VZXF-L-M22C-M-B-G1-230-H3B1-50-10 Gehäusematerial Messing Dichtungsmaterial PTFE 1 St.

Bestell-Nr.:2803791

Lieferung Fr., 23. Okt.

Conrad Electronic

G 1/8

Messing

Druckluft nach ISO 8573-1:2010 [7:4:4]

Stück

Min.: 1

Vielfache: 1

CHF 175.95^*

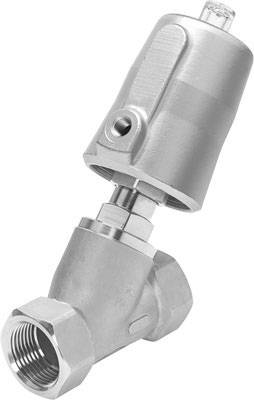

FESTO Schrägsitzventil 1002506 VZXF-L-M22C-M-A-G114-290-H3B1-50-10 Gehäusematerial Rotguss 1 St.

Bestell-Nr.:2121939

Lieferung Mi., 21. Okt.

Conrad Electronic

G 1/8

Rotguss

Druckluft

Stück

Min.: 1

Vielfache: 1

CHF 181.95^*

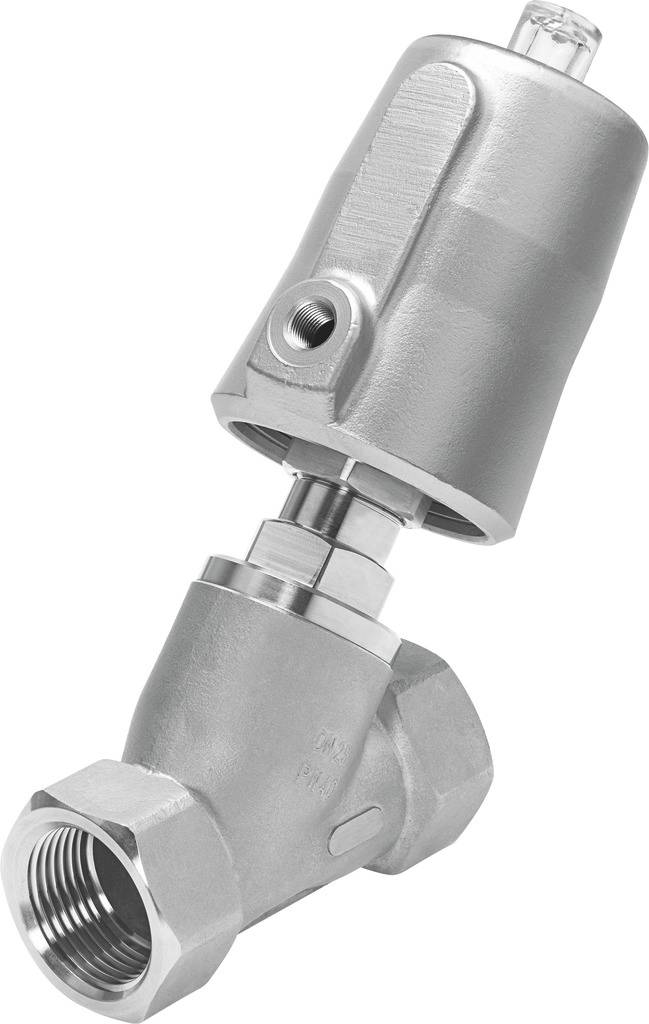

FESTO Schrägsitzventil 1002507 VZXF-L-M22C-M-B-G114-290-H3B1-50-7 1 St.

Bestell-Nr.:1944816

Lieferung Mi., 21. Okt.

Conrad Electronic

G 1 1/4

Druckluft nach ISO 8573-1:2010 [7:4:4]

Stück

Min.: 1

Vielfache: 1

CHF 205.95^*

FESTO Schrägsitzventil 1002508 VZXF-L-M22C-M-A-G112-350-H3B1-50-8 Gehäusematerial Rotguss 1 St.

Bestell-Nr.:2121940

Lieferung Mi., 21. Okt.

Conrad Electronic

G 1/8

Rotguss

Druckluft nach ISO 8573-1:2010 [7:4:4]

Stück

Min.: 1

Vielfache: 1

CHF 209.95^*

FESTO Schrägsitzventil 1002509 VZXF-L-M22C-M-B-G112-350-H3B1-50-6 Gehäusematerial Rotguss 1 St.

Bestell-Nr.:2121941

Lieferung Mi., 21. Okt.

Conrad Electronic

G 1/8

Rotguss

Druckluft nach ISO 8573-1:2010 [7:4:4]

Stück

Min.: 1

Vielfache: 1

CHF 245.95^*

FESTO Schrägsitzventil 1002510 VZXF-L-M22C-M-A-G2-430-H3B1-50-4 Gehäusematerial Rotguss 1 St.

Bestell-Nr.:2121942

Lieferung Mi., 21. Okt.

Conrad Electronic

G 1/8

Rotguss

Druckluft nach ISO 8573-1:2010 [7:4:4]

Stück

Min.: 1

Vielfache: 1

CHF 275.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2121968 FESTO Schrägsitzventil 1002544 VZXF-L-M22C-M-B-N2-430-H3B1-50-3 Gehäusematerial Rotguss 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2121968 FESTO Schrägsitzventil 1002544 VZXF-L-M22C-M-B-N2-430-H3B1-50-3 Gehäusematerial Rotguss 1 St.

Beschreibung

Schrägsitzventil VZXF-L-M22C-M-B-N2-430-H3B1-50-3 Konstruktiver Aufbau=Sitzventil mit Rückstellfeder, Betätigungsart=pneumatisch, Dichtprinzip=weich, Einbaulage=beliebig, Befestigungsart=Leitungseinbau

Hinweise

Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
