TRU COMPONENTS Luftgesteuertes Ventil TC-14215244 TC-TPV101PX2563NCS Gehäusematerial Edelstahl Dichtungsmaterial PTFE 1

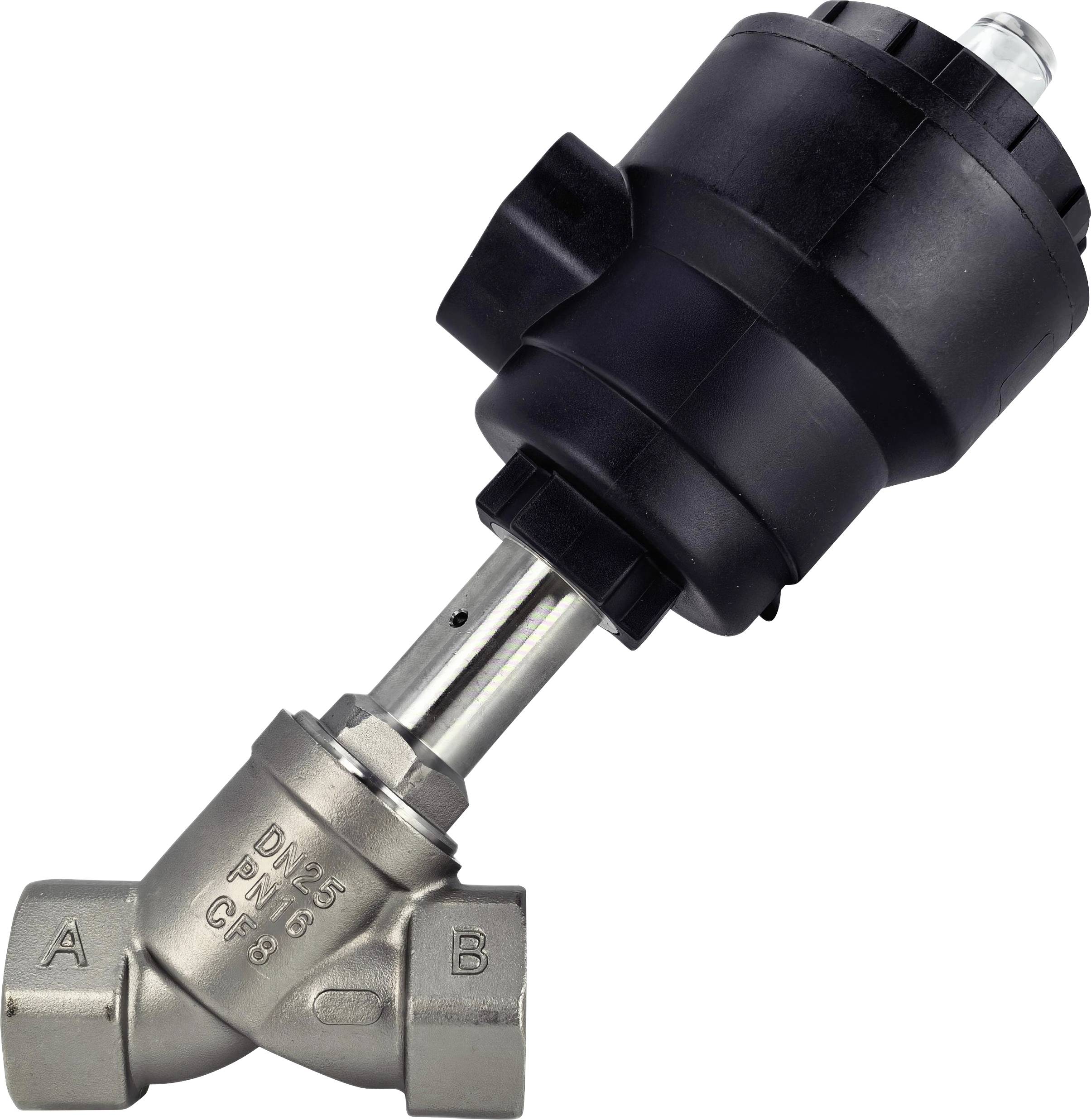

Ein Metallwinkelventil mit schwarzem Aktuator, mit der Bezeichnung „DN25 PN16 CF8" auf dem Gehäuse, hat Anschlüsse, die mit „A" und „B" gekennzeichnet sind und wird in Fluidsteuerungssystemen verwendet.

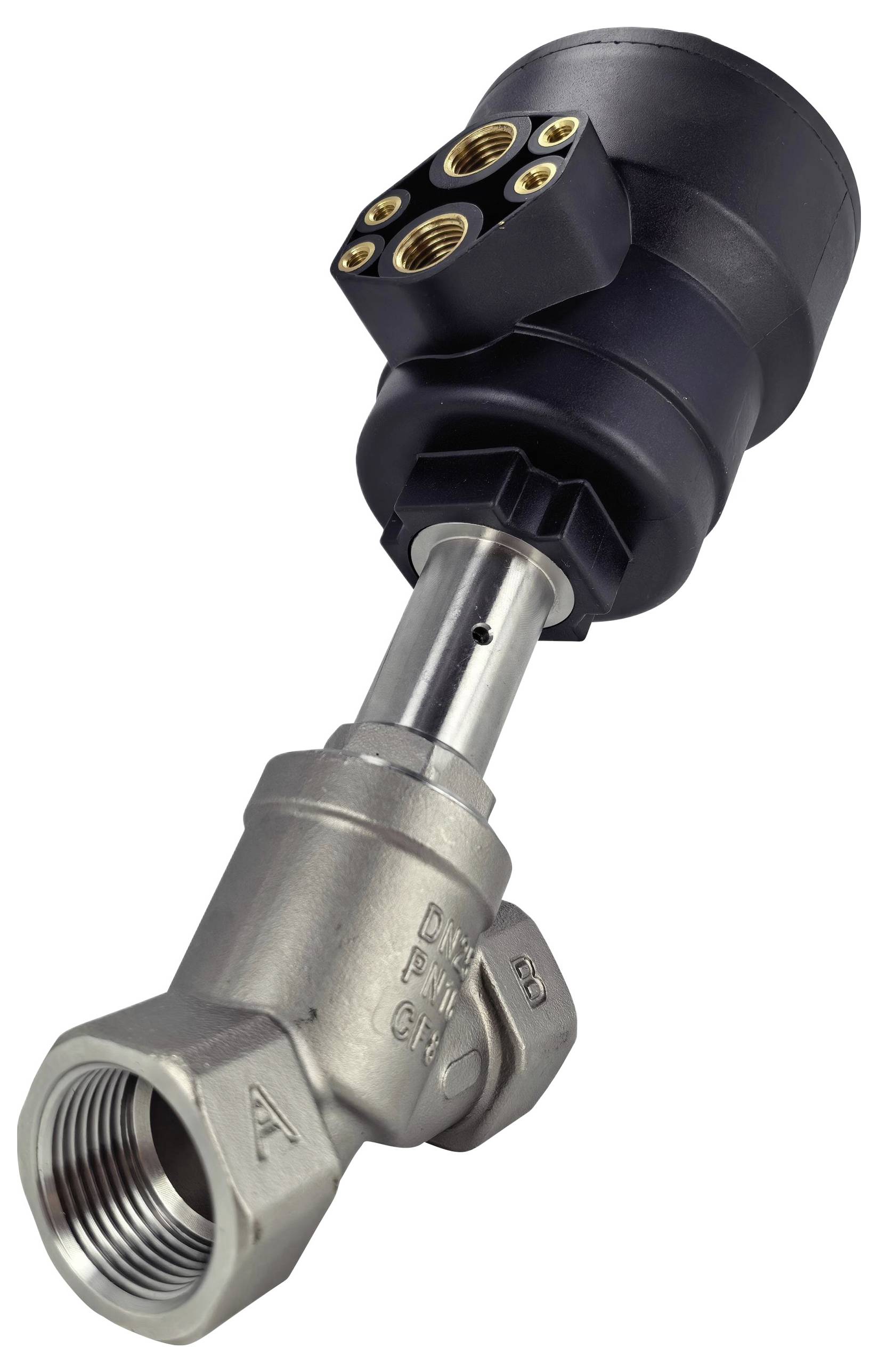

Ein Metallventil mit einem schwarzen Betätigungselement oben, das Gewinderohrverbindungen und technische Spezifikationen zeigt, die auf dem Gehäuse eingraviert sind.

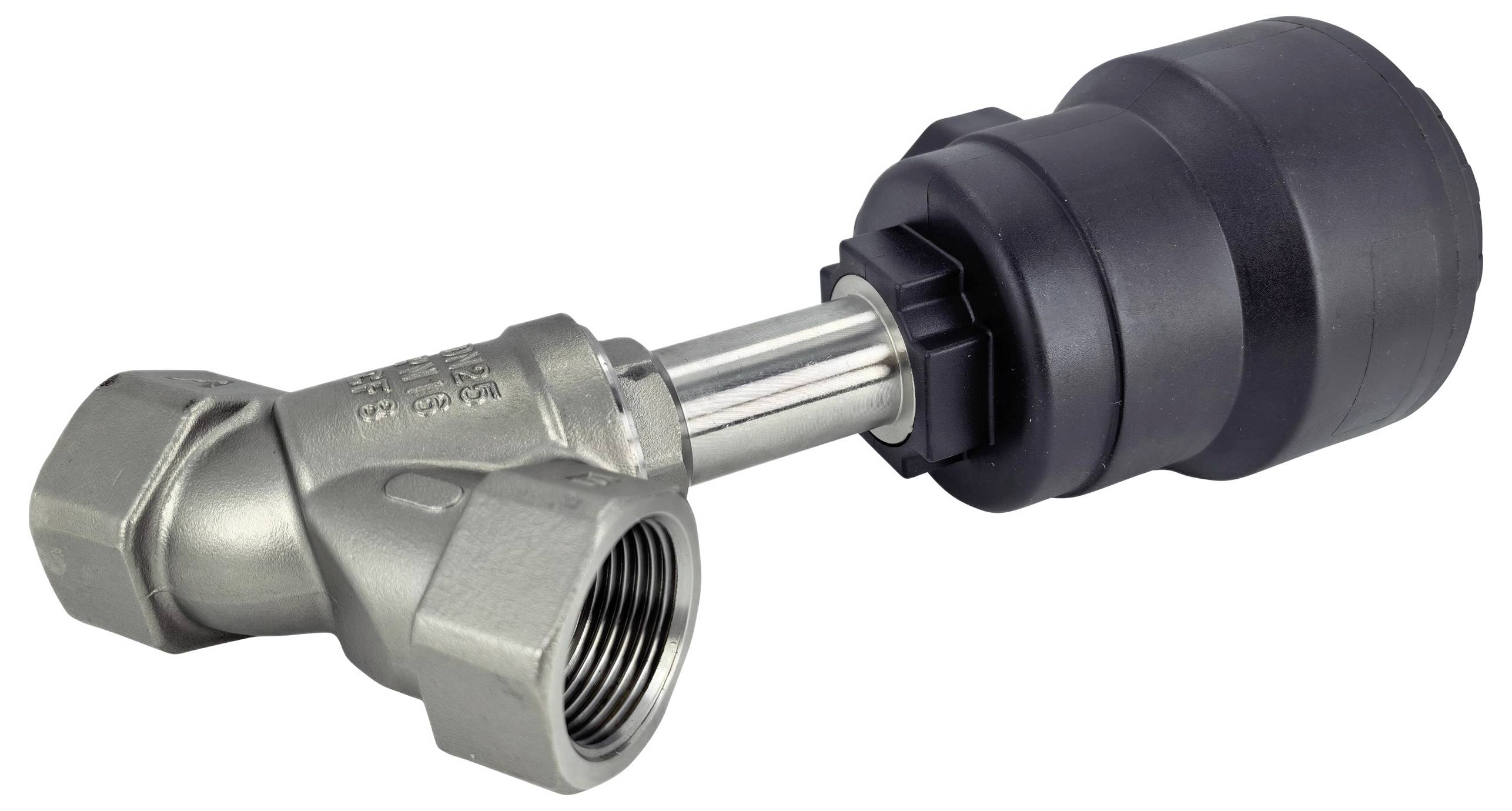

Ein Edelstahlventil mit schwarzem Stellantrieb, das zur Steuerung des Fluidstroms verwendet wird, vor einem einfachen weißen Hintergrund.

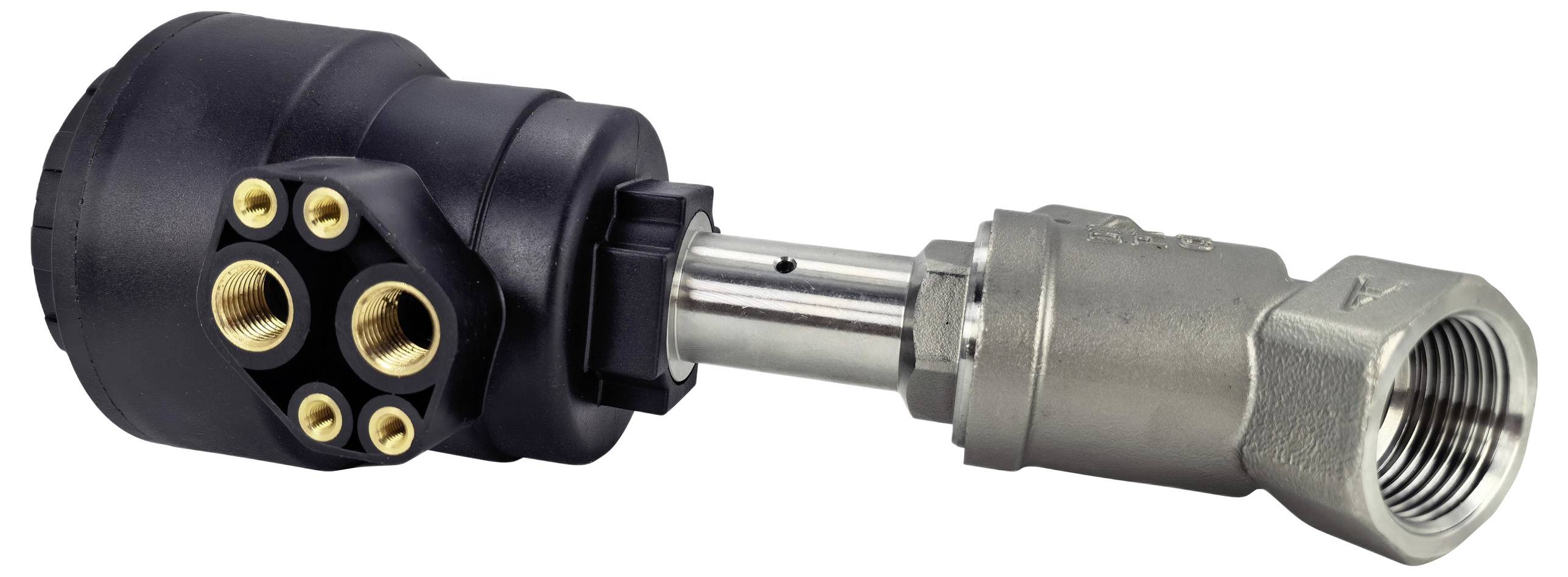

Ein schwarzer und silberner industrieller Ventilstellantrieb mit mehreren Messingverbindungspunkten, entwickelt zur Steuerung des Flüssigkeitsflusses in Maschinen.

1/4

Unser Service für Sie

Datenblatt (PDF)

Sofort-Lieferung Mo., 5. Okt.

19 Stück

Anzahl

Stück

Gesamt (CHF 98.01 / Stück)

CHF 98.01

zzgl. MwSt.

nur CHF 13.93

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

2/2-Wege Schrägsitzventil G1" 16 bar max.

Anschlussgröße: G1"
Ventilgröße: DN25
Normal geschlossen
Max. Druck: 16 bar
Steuerdruck: 5 - 8 bar
Mediumstemperaturbereich: -10 - 180 °C

Technische Daten

Ventilgröße: DN25
Wirktyp: Einfachwirkend
Normal geschlossen
Kolbendurchmesser: 63 mm

Betriebs-Medium: Druckluft

Produkt-Art: Luftgesteuertes Ventil

Gehäusematerial: Edelstahl

Anschluss: G 1

Betriebsdruck (max.): 16 bar

Betriebstemperatur: -10 bis 180 °C

Min. Betriebstemperatur: -10 °C

Max. Betriebstemperatur: 180 °C

Betätigung: Luftgesteuertes

Gewinde-Maß: G1" Zoll

Ausführung: TC-14215244 TC-TPV101PX2563NCS

Herst.-Teilenr.: TC-14215244

Antriebsgröße Ø: 63 mm

Baugröße: 63

Betriebsdruck (min.): 0 bar

Dichtungsmaterial: PTFE

Funktion: 2/2-Wege

Medien-Temperatur Bereich: -10 bis +180 °C

Max. Medien-Temperatur: +180 °C

Min. Medien-Temperatur: -10 °C

Medium: Druckluft

Nennweite: 25 mm

Steuerdruck (max.): 10 bar

Steuerdruck (min.): 2 bar

Wirkungsweise: Einfachwirkend

kv-Wert: 18.0

Plastikfreie Verpackung: Plastikfreie Verpackung

Dokumente & Downloads

Datenblatt

Datenblatt 3553811 TRU COMPONENTS Luftgesteuertes Ventil TC-14215244 TC-TPV101PX2563NCS Gehäusematerial Edelstahl Dichtungsmaterial PTFE 1

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3553811 TRU COMPONENTS Luftgesteuertes Ventil TC-14215244 TC-TPV101PX2563NCS Gehäusematerial Edelstahl Dichtungsmaterial PTFE 1

Beschreibung

Hinweise

Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
