Name: FESTO Magnetventil 575268 VUVS-L20-P53C-MD-G18-F7-1C1 24 V/DC G 1/8 Nennweite (Details) 5 mm 1 St.
Brand: FESTO
SKU: 1942574
Availability: BackOrder

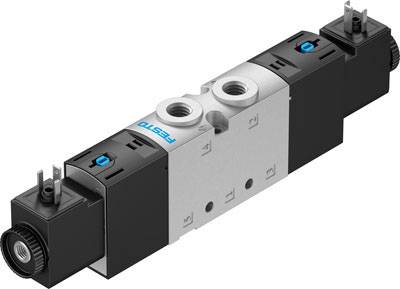

Ein pneumatisches Ventil in rechteckiger Form mit zwei Anschlussstellen und elektrischen Komponenten zeigt die Marke 'Festo'.

Datenblatt (PDF)

Gesamt (CHF 143.95 / Stück)

CHF 143.95

inkl. MwSt.

nur CHF 15.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Magnetventil VUVS-L20-P53C-MD-G18-F7-1C1

Technische Daten

Ventilfunktion: 5/3 geschlossen
Betätigungsart: elektrisch
Ventilgröße: 21 mm
Normalnenndurchfluss: 700 l/min
Betriebsdruck Mpa in MPa (Spanne): 0.25, 1
Betriebsdruck in bar (Spanne): 2.5, 10
Konstruktiver Aufbau: Kolben-Schieber
Rückstellart: mechanische Feder
Zulassung: c UL us - Recognized (OL)
Schutzart: IP65,mit Steckdose,nach IEC 60529
Nennweite: 5 mm
Abluftfunktion: drosselbar
Dichtprinzip: weich
Einbaulage: beliebig
Handhilfsbetätigung: rastend,tastend
Steuerart: vorgesteuert
Steuerluftversorgung: intern
Strömungsrichtung: nicht reversibel
Überdeckung: positive Überdeckung
b-Wert: 0.35
C-Wert: 2.9 l/sbar
Schaltzeit aus: 42 ms
Schaltzeit ein: 13 ms
Schaltzeit um: 24 ms
Einschaltdauer: 100 %
Max. positiver Prüfimpuls bei 0 Signal: 1900 µs
Max. negativer Prüfimpuls bei 1 Signal: 2700 µs
Spulenkennwerte: 24 V DC: 2,6 W
Zulässige Spannungsschwankungen: +/- 10 %
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Schwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit: Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Mediumstemperatur in °C (Spanne): -10, 60
Steuermedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur in °C (Spanne): -10, 60
Produktgewicht: 263 g
Elektrischer Anschluss: Anschlussbild Form C nach EN 175301-803,nach EN 175301-803
Befestigungsart: mit Durchgangsbohrung,wahlweise:,auf Anschlussleiste
Anschluss Atmungsöffnung: nicht gefasst
Anschluss Steuerabluft 82: M5
Anschluss Steuerabluft 84: M5
Pneumatischer Anschluss 1: G1/8
Pneumatischer Anschluss 2: G1/8
Pneumatischer Anschluss 3: G1/8
Pneumatischer Anschluss 4: G1/8
Pneumatischer Anschluss 5: G1/8
Werkstoffhinweis: RoHS konform
Werkstoff Dichtungen: HNBR,NBR
Werkstoff Gehäuse: Aluminium-Druckguss,lackiert
Werkstoff Kolbenschieber: hochlegierter Stahl rostfrei
Werkstoff Schrauben: Stahl, verzinkt
Dokumente: Datenblatt zu 575268
Artikelzustand: Neu
Einzelgewicht: 0.263 kg
Ursprungsland**: CN
Zolltarifnummer: 84812090
RoHS konform: Ja
Hersteller: Festo

Produkt-Art: Magnetventil

Betriebsspannung: 24 V/DC

Betriebsdruck (max.): 10 bar

Gehäusematerial: Aluminium Druckguss

Anschluss: G 1/8

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Betriebstemperatur: -10 bis 60 °C

Medien-Temperatur Bereich: -10 bis 60 °C

Herst.-Teilenr.: 575268

Ausführung: Normalnenndurchfluss: 700 l/min

Betriebsdruck (min.): 2.5 bar

Max. Betriebstemperatur: 60 °C

Min. Betriebstemperatur: -10 °C

Betätigung: elektrisch

Dichtungsmaterial: HNBR
NBR

Max. Durchfluss: 700 l/min

Funktion: 5/3 geschlossen

Gewicht: 263 g

Max. Medien-Temperatur: 60 °C

Min. Medien-Temperatur: -10 °C

Medium: Druckluft nach ISO 8573-1:2010 [1:4:1]

Nennweite: 5 mm

Besonderheiten: P-Anschluss G 1/8

: IP65

Max. Umgebungstemperatur: 60 °C

Min. Umgebungstemperatur: -10 °C

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Gehäusematerial

FESTO Magnetventil 1491828 VZWD-L-M22C-M-G14-10-V-1P4-50 24 V/DC G 1/4 Nennweite (Details) 1 mm Ruhestellung geschlossen 1 St.

Bestell-Nr.:1942858

Lieferung Fr., 23. Okt.

Conrad Electronic

G 1/4

Messing

Stück

Min.: 1

Vielfache: 1

CHF 75.95^*

FESTO Magnetventil 575249 VUVS-L20-M52-AD-G18-F7 G 1/8 Nennweite (Details) 5.7 mm 1 St.

Bestell-Nr.:1942555

Lieferung Fr., 23. Okt.

Conrad Electronic

G 1/8

Aluminium Druckguss

Stück

Min.: 1

Vielfache: 1

CHF 87.95^*

FESTO Magnetventil 575250 VUVS-L20-M52-MD-G18-F7 G 1/8 Nennweite (Details) 5.7 mm 1 St.

Bestell-Nr.:1942556

Lieferung Fr., 23. Okt.

Conrad Electronic

G 1/8

Aluminium Druckguss

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

FESTO Magnetventil 575251 VUVS-L20-B52-D-G18-F7 G 1/8 Nennweite (Details) 5.7 mm 1 St.

Bestell-Nr.:1942557

Lieferung Fr., 23. Okt.

Conrad Electronic

G 1/8

Aluminium Druckguss

Stück

Min.: 1

Vielfache: 1

CHF 95.95^*

FESTO Magnetventil 575252 VUVS-L20-P53E-MD-G18-F7 G 1/8 Nennweite (Details) 4.5 mm 1 St.

Bestell-Nr.:1942558

Lieferung Fr., 23. Okt.

Conrad Electronic

G 1/8

Aluminium Druckguss

Stück

Min.: 1

Vielfache: 1

CHF 109.95^*

FESTO Magnetventil 575253 VUVS-L20-P53U-MD-G18-F7 G 1/8 Nennweite (Details) 4.8 mm 1 St.

Bestell-Nr.:1942559

Lieferung Fr., 23. Okt.

Conrad Electronic

G 1/8

Aluminium Druckguss

Stück

Min.: 1

Vielfache: 1

CHF 109.95^*

FESTO Magnetventil 575254 VUVS-L20-P53C-MD-G18-F7 G 1/8 Nennweite (Details) 5 mm 1 St.

Bestell-Nr.:1942560

Lieferung Fr., 23. Okt.

Conrad Electronic

G 1/8

Aluminium Druckguss

Stück

Min.: 1

Vielfache: 1

CHF 109.95^*

FESTO Magnetventil 575255 VUVS-L20-M32C-AD-G18-F7 G 1/8 Nennweite (Details) 5.7 mm 1 St.

Bestell-Nr.:1942561

Lieferung Fr., 23. Okt.

Conrad Electronic

G 1/8

Aluminium Druckguss

Stück

Min.: 1

Vielfache: 1

CHF 69.95^*

FESTO Magnetventil 575256 VUVS-L20-M32U-AD-G18-F7 G 1/8 Nennweite (Details) 5.7 mm 1 St.

Bestell-Nr.:1942562

Lieferung Fr., 23. Okt.

Conrad Electronic

G 1/8

Aluminium Druckguss

Stück

Min.: 1

Vielfache: 1

CHF 69.95^*

FESTO Magnetventil 575257 VUVS-L20-M32C-AZD-G18-F7 G 1/8 Nennweite (Details) 5.7 mm 1 St.

Bestell-Nr.:1942563

Lieferung Fr., 23. Okt.

Conrad Electronic

G 1/8

Aluminium Druckguss

Stück

Min.: 1

Vielfache: 1

CHF 69.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1942574 FESTO Magnetventil 575268 VUVS-L20-P53C-MD-G18-F7-1C1 24 V/DC G 1/8 Nennweite (Details) 5 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1942574 FESTO Magnetventil 575268 VUVS-L20-P53C-MD-G18-F7-1C1 24 V/DC G 1/8 Nennweite (Details) 5 mm 1 St.

Information

Information 1942574 FESTO Magnetventil 575268 VUVS-L20-P53C-MD-G18-F7-1C1 24 V/DC G 1/8 Nennweite (Details) 5 mm 1 St.

Beschreibung

Magnetventil VUVS-L20-P53C-MD-G18-F7-1C1

Nennweite: 5 mm
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B1/B2-L
Pneumatischer Anschluss 1: G1/8
Pneumatischer Anschluss 2: G1/8
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur: -10
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 263 G
Werkstoff Gehäuse: Aluminium-Druckguss
Mediumstemperatur: -10
Ventilfunktion: 5/3 geschlossen
Befestigungsart: wahlweise:
Betriebsdruck: 46144
Symbol: 991033
Werkstoff Dichtungen: HNBR
Normalnenndurchfluss normalisiert nach DIN 1343: 700 L2
Konstruktiver Aufbau: Kolben-Schieber
Betätigungsart: elektrisch
Rückstellart: mechanische Feder
Schutzart: IP65
Dichtprinzip: weich
Handhilfsbetätigung: rastend
Steuerart: vorgesteuert
Strömungsrichtung: nicht reversibel
Schaltzeit aus: 42 MS
Schaltzeit ein: 13 MS
Einschaltdauer: 1
Spulenkennwerte: 24 V DC: 2,6 W
Pneumatischer Anschluss 3: G1/8
Abluftfunktion: drosselbar
Steuerluftversorgung: intern
Steuermedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Pneumatischer Anschluss 4: G1/8
Zulassung: c UL us - Recognized (OL)
Elektrischer Anschluss: Form C
Zulässige Spannungsschwankungen: +/- 10 %
Überdeckung: positive Überdeckung
b-Wert: 0.35
C-Wert: 2.9 LSB
Max. positiver Prüfimpuls bei 0 Signal: 1900 MIS
Max. negativer Prüfimpuls bei 1 Signal: 2700 MIS
Anschluss Steuerabluft 84: M5
Pneumatischer Anschluss 5: G1/8
Anschluss Steuerabluft 82: M5
Schaltzeit um: 24 MS
Werkstoff Schrauben: Stahl, verzinkt
Reinraumtauglichkeit, gemessen nach ISO 14644-14: Klasse 6 nach ISO 14644-1
Schwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit: Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Ventilgröße: 21 MM
Anschluss Atmungsöffnung: nicht gefasst

Hinweise

Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
