FESTO 554236 ADNGF-25-50-P-A Kompaktzylinder Hublänge: 50 mm 1 St. – Conrad Electronic Schweiz | Conrad CH (DE)

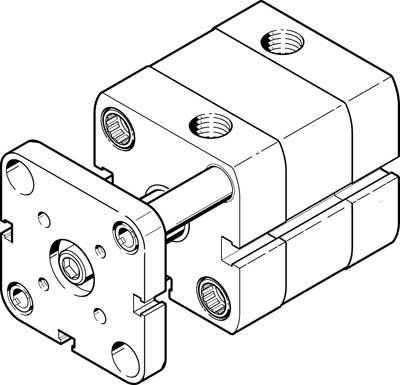

Strichzeichnung eines pneumatischen Zylinders mit seitlichen Anschlüssen und einem zentralen Verlängerungsstift.

Strichzeichnung eines pneumatischen Zylinders mit seitlichen Anschlüssen und einem zentralen Verlängerungsstift.

FESTO

Datenblatt (PDF)

Gesamt (CHF 127.95 / Stück)

CHF 127.95

inkl. MwSt.

nur CHF 15.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Kompaktzylinder ADNGF-25-50-P-A

Technische Daten

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Kompaktzylinder

Hublänge: 50 mm

Min. Betriebsdruck: 1 bar

Betriebsdruck (max.): 10 bar

Material (Details): Deckel: Aluminium

Herst.-Teilenr.: 554236

Ausführung: Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung

Gewicht: 191 g

Baugröße: 25

Dichtungsmaterial: TPE-U(PUR)

Druckluft-Anschluss: M5

Kolben-Durchmesser: 25 mm

Kolbenstangen-Material: Stahl

Kraft (max.): 295 N

Max. Umgebungstemperatur: 80 °C

Min. Umgebungstemperatur: -20 °C

Wirkungsweise: Doppelwirkend

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1939697 FESTO 554236 ADNGF-25-50-P-A Kompaktzylinder Hublänge: 50 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1939697 FESTO 554236 ADNGF-25-50-P-A Kompaktzylinder Hublänge: 50 mm 1 St.

Beschreibung

Kompaktzylinder ADNGF-25-50-P-A

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B1/B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur: -20
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 354 G
Betriebsdruck: 1
Werkstoff Dichtungen: TPE-U(PUR)
Konstruktiver Aufbau: Kolben
Pneumatischer Anschluss: M5
Basierend auf Norm: ISO 21287
Werkstoff Deckel: Aluminium-Knetlegierung, eloxiert
Dämpfung: elastische Dämpfungsringe/-platten beidseitig
Funktionsweise: doppeltwirkend
Positionserkennung: für Näherungsschalter
Hub: 50 MM
Kolben-Ø: 25 mm
Verdrehsicherung/Führung: Führungsstange mit Joch
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 247 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 295 N
Bewegte Masse: 126 G
Werkstoff Kolbenstange: hochlegierter Stahl
Werkstoff Zylinderrohr: Aluminium-Knetlegierung, gleiteloxiert
Aufprallenergie in den Endlagen: 0.3 J
Werkstoff Bundschrauben: Stahl
Werkstoff Endplatte: Aluminium-Knetlegierung, eloxiert
