FESTO 554228 ADNGF-20-60-P-A Kompaktzylinder Gehäusematerial: Aluminium Hublänge: 60 mm 1 St. – Conrad Electronic Schweiz | Conrad CH (DE)

Technische Zeichnung eines quadratischen pneumatischen Zylinders mit vier seitlichen Befestigungslöchern und einem zentralen Schaft.

Technische Zeichnung eines quadratischen pneumatischen Zylinders mit vier seitlichen Befestigungslöchern und einem zentralen Schaft.

FESTO

Datenblatt (PDF)

Gesamt (CHF 111.95 / Stück)

CHF 111.95

inkl. MwSt.

nur CHF 15.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Kompaktzylinder ADNGF-20-60-P-A

Technische Daten

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Kompaktzylinder

Hublänge: 60 mm

Min. Betriebsdruck: 1.5 bar

Betriebsdruck (max.): 10 bar

Material (Details): Deckel: Aluminium

Herst.-Teilenr.: 554228

Ausführung: Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung

Gewicht: 161 g

Baugröße: 20

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]

Dichtungsmaterial: TPE-U(PUR)

Druckluft-Anschluss: M5

Gehäusematerial: Aluminium

Kolben-Durchmesser: 20 mm

Kolbenstangen-Material: Stahl

Kraft (max.): 188 N

Luftanschluss: M5

Material: Stahl hochlegiert

Norm: ISO 21287

Max. Umgebungstemperatur: 80 °C

Min. Umgebungstemperatur: -20 °C

Wirkungsweise: Doppelwirkend

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1939689 FESTO 554228 ADNGF-20-60-P-A Kompaktzylinder Gehäusematerial: Aluminium Hublänge: 60 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1939689 FESTO 554228 ADNGF-20-60-P-A Kompaktzylinder Gehäusematerial: Aluminium Hublänge: 60 mm 1 St.

Beschreibung

Kompaktzylinder ADNGF-20-60-P-A

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B1/B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur: -20
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 311 G
Betriebsdruck: 46143
Werkstoff Dichtungen: TPE-U(PUR)
Konstruktiver Aufbau: Kolben
Pneumatischer Anschluss: M5
Basierend auf Norm: ISO 21287
Werkstoff Deckel: Aluminium-Knetlegierung, eloxiert
Dämpfung: elastische Dämpfungsringe/-platten beidseitig
Funktionsweise: doppeltwirkend
Positionserkennung: für Näherungsschalter
Hub: 60 MM
Kolben-Ø: 20 mm
Verdrehsicherung/Führung: Führungsstange mit Joch
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 141 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 188 N
Bewegte Masse: 122 G
Werkstoff Kolbenstange: hochlegierter Stahl
Werkstoff Zylinderrohr: Aluminium-Knetlegierung, gleiteloxiert
Aufprallenergie in den Endlagen: 0.2 J
Werkstoff Bundschrauben: Stahl
Werkstoff Endplatte: Aluminium-Knetlegierung, eloxiert

Beschreibung

Kompaktzylinder ADNGF-20-60-P-A

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B1/B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur: -20
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 311 G
Betriebsdruck: 46143
Werkstoff Dichtungen: TPE-U(PUR)
Konstruktiver Aufbau: Kolben
Pneumatischer Anschluss: M5
Basierend auf Norm: ISO 21287
Werkstoff Deckel: Aluminium-Knetlegierung, eloxiert
Dämpfung: elastische Dämpfungsringe/-platten beidseitig
Funktionsweise: doppeltwirkend
Positionserkennung: für Näherungsschalter
Hub: 60 MM
Kolben-Ø: 20 mm
Verdrehsicherung/Führung: Führungsstange mit Joch
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 141 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 188 N
Bewegte Masse: 122 G
Werkstoff Kolbenstange: hochlegierter Stahl
Werkstoff Zylinderrohr: Aluminium-Knetlegierung, gleiteloxiert
Aufprallenergie in den Endlagen: 0.2 J
Werkstoff Bundschrauben: Stahl
Werkstoff Endplatte: Aluminium-Knetlegierung, eloxiert

Wird oft zusammen gekauft

(^*Alle Angaben sind zzgl. gesetzl. MwSt)

Dieser Artikel

FESTO 554228 ADNGF-20-60-P-A Kompaktzylinder Gehäusematerial: Aluminium Hublänge: 60 mm 1 St.

FESTO 554228 ADNGF-20-60-P-A Kompaktzylinder Gehäusematerial: Aluminium Hublänge: 60 mm 1 St.

Conrad Electronic

CHF 111.95^*

-5%

FESTO Rückschlagventil 193138 GRLA-M5-QS-4-D 0.2 bis 10 bar Außengewinde M5 1 St.

FESTO Rückschlagventil 193138 GRLA-M5-QS-4-D 0.2 bis 10 bar Außengewinde M5 1 St.

Conrad Electronic

CHF 18.95

CHF 17.95^*

FESTO Näherungsschalter Induktiv SME-8M-DS-24V-K-0,3-M8D 543861 M8 für T-Nut

FESTO Näherungsschalter Induktiv SME-8M-DS-24V-K-0,3-M8D 543861 M8 für T-Nut

Conrad Electronic

CHF 37.95^*

FESTO Winkelverbinder 153333 QSML-M5-4 Außengewinde: M5 Rohr-Ø: 4 mm Gewinde-Maß: M5 1 St.

FESTO Winkelverbinder 153333 QSML-M5-4 Außengewinde: M5 Rohr-Ø: 4 mm Gewinde-Maß: M5 1 St.

Conrad Electronic

CHF 4.05^*

Gesamtpreis:

CHF 172.90CHF 171.90^*

Wird oft zusammen gekauft

(^*Alle Angaben sind zzgl. gesetzl. MwSt)

Dieser Artikel

FESTO 554228 ADNGF-20-60-P-A Kompaktzylinder Gehäusematerial: Aluminium Hublänge: 60 mm 1 St.

FESTO 554228 ADNGF-20-60-P-A Kompaktzylinder Gehäusematerial: Aluminium Hublänge: 60 mm 1 St.

Conrad Electronic

CHF 111.95^*

-5%

FESTO Rückschlagventil 193138 GRLA-M5-QS-4-D 0.2 bis 10 bar Außengewinde M5 1 St.

FESTO Rückschlagventil 193138 GRLA-M5-QS-4-D 0.2 bis 10 bar Außengewinde M5 1 St.

Conrad Electronic

CHF 18.95

CHF 17.95^*

FESTO Näherungsschalter Induktiv SME-8M-DS-24V-K-0,3-M8D 543861 M8 für T-Nut

FESTO Näherungsschalter Induktiv SME-8M-DS-24V-K-0,3-M8D 543861 M8 für T-Nut

Conrad Electronic

CHF 37.95^*

FESTO Winkelverbinder 153333 QSML-M5-4 Außengewinde: M5 Rohr-Ø: 4 mm Gewinde-Maß: M5 1 St.

FESTO Winkelverbinder 153333 QSML-M5-4 Außengewinde: M5 Rohr-Ø: 4 mm Gewinde-Maß: M5 1 St.

Conrad Electronic

CHF 4.05^*

Gesamtpreis:

CHF 172.90CHF 171.90^*

Häufig gesuchte Kolbenstangenzylinder:

FESTO Pneumatikzylinder

Zubehör

(^*Alle Angaben sind zzgl. gesetzl. MwSt)

Das notwendige Zubehör ist erforderlich, um den Artikel wie beschrieben zu verwenden

FESTO Winkelverbinder 153333 QSML-M5-4 Außengewinde: M5 Rohr-Ø: 4 mm Gewinde-Maß: M5 1 St.

FESTO Winkelverbinder 153333 QSML-M5-4 Außengewinde: M5 Rohr-Ø: 4 mm Gewinde-Maß: M5 1 St.

Conrad Electronic

CHF 4.05^*

FESTO Druckluftschlauch 551456 PEN-4X0,75-BL PE Blau Innen-Durchmesser: 2.7 mm 10 bar 50 m

FESTO Druckluftschlauch 551456 PEN-4X0,75-BL PE Blau Innen-Durchmesser: 2.7 mm 10 bar 50 m

Conrad Electronic

CHF 24.95^*

1 m = CHF 0.50

FESTO Näherungsschalter Induktiv SMT-8M-A-PS-24V-E-0,3-M8D 574334 für T-Nut PNP

FESTO Näherungsschalter Induktiv SMT-8M-A-PS-24V-E-0,3-M8D 574334 für T-Nut PNP

Conrad Electronic

CHF 37.95^*

-5%

FESTO Rückschlagventil 193138 GRLA-M5-QS-4-D 0.2 bis 10 bar Außengewinde M5 1 St.

FESTO Rückschlagventil 193138 GRLA-M5-QS-4-D 0.2 bis 10 bar Außengewinde M5 1 St.

Conrad Electronic

CHF 18.95

CHF 17.95^*

FESTO Näherungsschalter Induktiv SME-8M-DS-24V-K-0,3-M8D 543861 M8 für T-Nut

FESTO Näherungsschalter Induktiv SME-8M-DS-24V-K-0,3-M8D 543861 M8 für T-Nut

Conrad Electronic

CHF 37.95^*

FESTO Druckluftschlauch 159662 PUN-4X0,75-BL TPU Blau Innen-Durchmesser: 2.6 mm 10 bar 50 m

FESTO Druckluftschlauch 159662 PUN-4X0,75-BL TPU Blau Innen-Durchmesser: 2.6 mm 10 bar 50 m

Conrad Electronic

CHF 61.95^*

1 m = CHF 1.24

FESTO Rückschlagventil 197577 GRLA-M5-QS-4-RS-D 0.2 bis 10 bar 1 St.

FESTO Rückschlagventil 197577 GRLA-M5-QS-4-RS-D 0.2 bis 10 bar 1 St.

Conrad Electronic

CHF 20.95^*

Weitere interessante Produkte

(^*Alle Angaben sind zzgl. gesetzl. MwSt)

TRU COMPONENTS TC-14376448 TC-DNC63X150S Profilzylinder Gehäusematerial: Aluminium Hublänge: 150 mm 1 St.

TRU COMPONENTS TC-14376448 TC-DNC63X150S Profilzylinder Gehäusematerial: Aluminium Hublänge: 150 mm 1 St.

Conrad Electronic

CHF 81.95^*

-9%

TRU COMPONENTS TC-14376420 TC-DNC40X100S Profilzylinder Gehäusematerial: Aluminium Hublänge: 100 mm 1 St.

TRU COMPONENTS TC-14376420 TC-DNC40X100S Profilzylinder Gehäusematerial: Aluminium Hublänge: 100 mm 1 St.

Conrad Electronic

CHF 45.95

CHF 41.95^*

TRU COMPONENTS TC-14376408 TC-DNC40X50S Profilzylinder Gehäusematerial: Aluminium Hublänge: 50 mm 1 St.

TRU COMPONENTS TC-14376408 TC-DNC40X50S Profilzylinder Gehäusematerial: Aluminium Hublänge: 50 mm 1 St.

Conrad Electronic

CHF 39.95^*

TRU COMPONENTS TC-14376416 TC-DNC40X75S Profilzylinder Gehäusematerial: Aluminium Hublänge: 75 mm 1 St.

TRU COMPONENTS TC-14376416 TC-DNC40X75S Profilzylinder Gehäusematerial: Aluminium Hublänge: 75 mm 1 St.

Conrad Electronic

CHF 43.95^*

TRU COMPONENTS TC-14376440 TC-DNC63X75S Profilzylinder Gehäusematerial: Aluminium Hublänge: 75 mm 1 St.

TRU COMPONENTS TC-14376440 TC-DNC63X75S Profilzylinder Gehäusematerial: Aluminium Hublänge: 75 mm 1 St.

Conrad Electronic

CHF 67.95^*

TRU COMPONENTS TC-14376444 TC-DNC63X100S Profilzylinder Gehäusematerial: Aluminium Hublänge: 100 mm 1 St.

TRU COMPONENTS TC-14376444 TC-DNC63X100S Profilzylinder Gehäusematerial: Aluminium Hublänge: 100 mm 1 St.

Conrad Electronic

CHF 71.95^*

TRU COMPONENTS TC-14376436 TC-DNC50X75S Profilzylinder Gehäusematerial: Aluminium Hublänge: 75 mm 1 St.

TRU COMPONENTS TC-14376436 TC-DNC50X75S Profilzylinder Gehäusematerial: Aluminium Hublänge: 75 mm 1 St.

Conrad Electronic

CHF 57.95^*

TRU COMPONENTS TC-14376452 TC-DNC80X100S Profilzylinder Gehäusematerial: Aluminium Hublänge: 100 mm 1 St.

TRU COMPONENTS TC-14376452 TC-DNC80X100S Profilzylinder Gehäusematerial: Aluminium Hublänge: 100 mm 1 St.

Conrad Electronic

CHF 105.95^*

TRU COMPONENTS TC-14376432 TC-DNC50X50S Profilzylinder Gehäusematerial: Aluminium Hublänge: 50 mm 1 St.

TRU COMPONENTS TC-14376432 TC-DNC50X50S Profilzylinder Gehäusematerial: Aluminium Hublänge: 50 mm 1 St.

Conrad Electronic

CHF 53.95^*

-8%

TRU COMPONENTS TC-14376424 TC-DNC50X25S Profilzylinder Gehäusematerial: Aluminium Hublänge: 25 mm 1 St.

TRU COMPONENTS TC-14376424 TC-DNC50X25S Profilzylinder Gehäusematerial: Aluminium Hublänge: 25 mm 1 St.

Conrad Electronic

CHF 47.95

CHF 43.95^*

TRU COMPONENTS TC-14376456 TC-DNC80X125S Profilzylinder Gehäusematerial: Aluminium Hublänge: 125 mm 1 St.

TRU COMPONENTS TC-14376456 TC-DNC80X125S Profilzylinder Gehäusematerial: Aluminium Hublänge: 125 mm 1 St.

Conrad Electronic

CHF 109.95^*

-6%

IMI NORGREN RM/8012/M/80 Rundzylinder Hublänge: 80 mm 1 St.

IMI NORGREN RM/8012/M/80 Rundzylinder Hublänge: 80 mm 1 St.

Conrad Electronic

CHF 65.95

CHF 61.95^*

-5%

IMI NORGREN RT/57225/M/125 Rundzylinder Hublänge: 125 mm 1 St.

IMI NORGREN RT/57225/M/125 Rundzylinder Hublänge: 125 mm 1 St.

Conrad Electronic

CHF 111.95

CHF 105.95^*

-6%

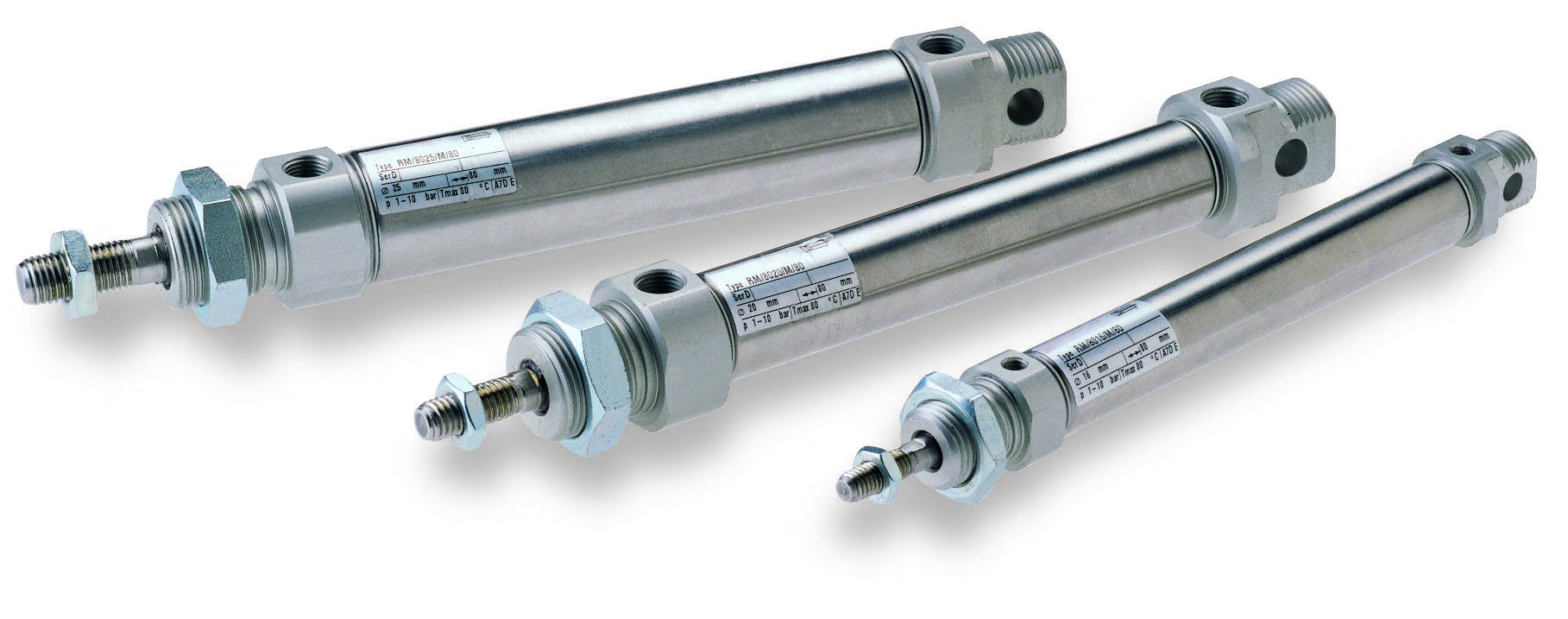

IMI NORGREN RM/8026/M/200 Rundzylinder Hublänge: 200 mm 1 St.

IMI NORGREN RM/8026/M/200 Rundzylinder Hublänge: 200 mm 1 St.

Conrad Electronic

CHF 103.95

CHF 97.95^*

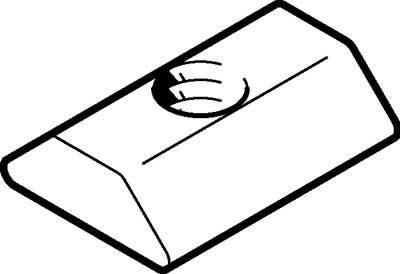

FESTO 547264 HMBN-5-1M5 Nutenstein 1 St.

FESTO 547264 HMBN-5-1M5 Nutenstein 1 St.

Conrad Electronic

CHF 3.80^*

-27%

FESTO 5211909 DSNU-S-12-150-P-A-MQ Rundzylinder Gehäusematerial: Stahl hochlegiert Hublänge: 150 mm 1 St.

FESTO 5211909 DSNU-S-12-150-P-A-MQ Rundzylinder Gehäusematerial: Stahl hochlegiert Hublänge: 150 mm 1 St.

Conrad Electronic

CHF 43.95

CHF 31.90^*

FESTO 19199 DSNU-16-25-P-A Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 25 mm 1 St.

FESTO 19199 DSNU-16-25-P-A Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 25 mm 1 St.

Conrad Electronic

CHF 57.95^*

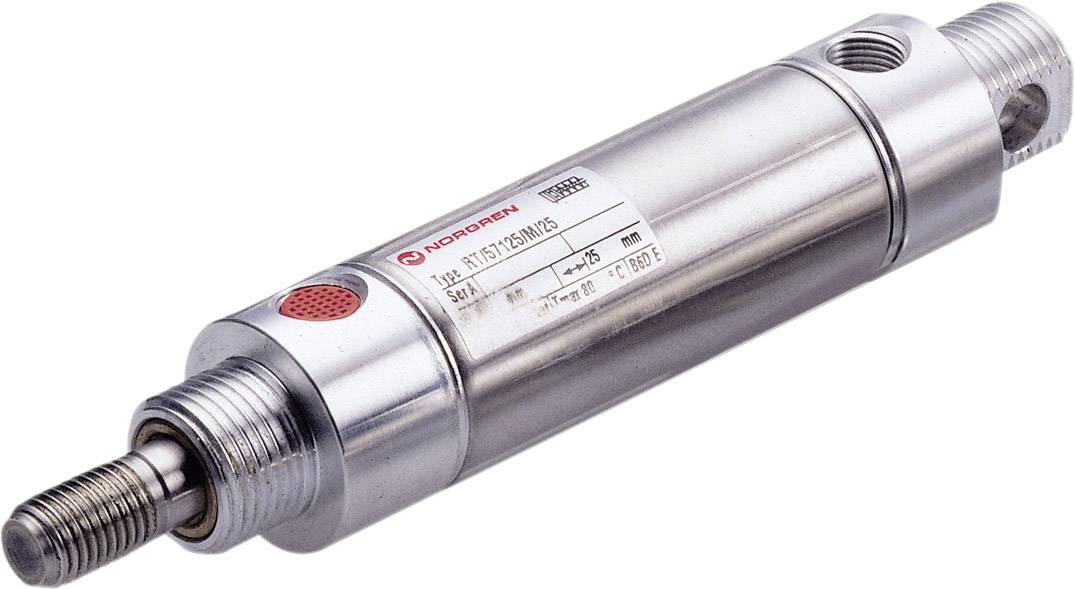

IMI NORGREN RT/57108/M/10 Rundzylinder Hublänge: 10 mm 1 St.
