FESTO 196384 ESNU-50-50-P-A Rundzylinder Hublänge: 50 mm 1 St. – Conrad Electronic Schweiz | Conrad CH (DE)

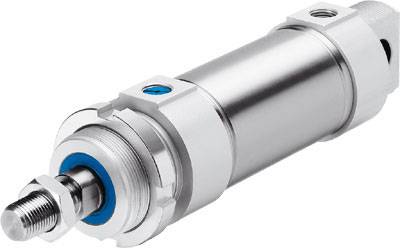

Ein zylindrischer Pneumatikzylinder aus Metall mit blauer Dichtung und seitlicher Befestigungsschraube. Verwendet in Maschinenbau.

Ein zylindrischer Pneumatikzylinder aus Metall mit blauer Dichtung und seitlicher Befestigungsschraube. Verwendet in Maschinenbau.

FESTO

Datenblatt (PDF)

Gesamt (CHF 123.95 / Stück)

CHF 123.95

inkl. MwSt.

nur CHF 15.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Rundzylinder ESNU-50-50-P-A

Technische Daten

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Rundzylinder

Hublänge: 50 mm

Min. Betriebsdruck: 1.2 bar

Betriebsdruck (max.): 10 bar

Material (Details): Deckel: Aluminium-Knetlegierung

Herst.-Teilenr.: 196384

Ausführung: Befestigungsart: mit Zubehör

Gewicht: 1287 g

Baugröße: 50

Dichtungsmaterial: NBR
TPE-U(PU)

Druckluft-Anschluss: G1/4"

Kolben-Durchmesser: 50 mm

Kolbenstangen-Material: Stahl

Kolbenstangengewinde: M16 x 1.5

Kraft (max.): 1072.8 N

Max. Umgebungstemperatur: 80 °C

Min. Umgebungstemperatur: -20 °C

Wirkungsweise: Einfachwirkend

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1944671 FESTO 196384 ESNU-50-50-P-A Rundzylinder Hublänge: 50 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1944671 FESTO 196384 ESNU-50-50-P-A Rundzylinder Hublänge: 50 mm 1 St.

Beschreibung

Rundzylinder ESNU-50-50-P-A

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B1/B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur: -20
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 1287 G
Befestigungsart: mit Zubehör
Betriebsdruck: 46054
Symbol: 991729
Werkstoff Dichtungen: NBR
Konstruktiver Aufbau: Kolben
Pneumatischer Anschluss: G1/4
Werkstoff Deckel: Aluminium-Knetlegierung
Dämpfung: elastische Dämpfungsringe/-platten beidseitig
Funktionsweise: drückend
Positionserkennung: für Näherungsschalter
Hub: 50 MM
Kolben-Ø: 50 mm
Kolbenstangengewinde: M16x1,5
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 60 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 1072.8 N
Bewegte Masse: 538 G
Gewichtszuschlag pro 10 mm Hub: 40 G
Grundgewicht bei 0 mm Hub: 1087 G
Werkstoff Kolbenstange: hochlegierter Stahl
Werkstoff Zylinderrohr: hochlegierter Stahl rostfrei
Aufprallenergie in den Endlagen: 1 J
Bewegte Masse bei 0 mm Hub: 413 G
Zuschlag bewegte Masse pro 10 mm Hub: 25 G
Federrückstellkraft bei eingefahrener Kolbenstange: 60 N

Beschreibung

Rundzylinder ESNU-50-50-P-A

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B1/B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur: -20
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 1287 G
Befestigungsart: mit Zubehör
Betriebsdruck: 46054
Symbol: 991729
Werkstoff Dichtungen: NBR
Konstruktiver Aufbau: Kolben
Pneumatischer Anschluss: G1/4
Werkstoff Deckel: Aluminium-Knetlegierung
Dämpfung: elastische Dämpfungsringe/-platten beidseitig
Funktionsweise: drückend
Positionserkennung: für Näherungsschalter
Hub: 50 MM
Kolben-Ø: 50 mm
Kolbenstangengewinde: M16x1,5
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 60 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 1072.8 N
Bewegte Masse: 538 G
Gewichtszuschlag pro 10 mm Hub: 40 G
Grundgewicht bei 0 mm Hub: 1087 G
Werkstoff Kolbenstange: hochlegierter Stahl
Werkstoff Zylinderrohr: hochlegierter Stahl rostfrei
Aufprallenergie in den Endlagen: 1 J
Bewegte Masse bei 0 mm Hub: 413 G
Zuschlag bewegte Masse pro 10 mm Hub: 25 G
Federrückstellkraft bei eingefahrener Kolbenstange: 60 N

Wird oft zusammen gekauft

(^*Alle Angaben sind zzgl. gesetzl. MwSt)

Dieser Artikel

FESTO 196384 ESNU-50-50-P-A Rundzylinder Hublänge: 50 mm 1 St.

FESTO 196384 ESNU-50-50-P-A Rundzylinder Hublänge: 50 mm 1 St.

Conrad Electronic

CHF 123.95^*

FESTO Winkelverbinder 186120 QSL-G1/4-8 Rohr-Ø: 8 mm Gewinde-Maß: G1/4" 1 St.

FESTO Winkelverbinder 186120 QSL-G1/4-8 Rohr-Ø: 8 mm Gewinde-Maß: G1/4" 1 St.

Conrad Electronic

CHF 5.00^*

FESTO Näherungsschalter Induktiv SME-8M-DS-24V-K-0,3-M8D 543861 M8 für T-Nut

FESTO Näherungsschalter Induktiv SME-8M-DS-24V-K-0,3-M8D 543861 M8 für T-Nut

Conrad Electronic

CHF 37.95^*

FESTO Druckluftschlauch 159666 PUN-8X1,25-BL TPU Blau Innen-Durchmesser: 5.7 mm 10 bar 50 m

FESTO Druckluftschlauch 159666 PUN-8X1,25-BL TPU Blau Innen-Durchmesser: 5.7 mm 10 bar 50 m

Conrad Electronic

CHF 129.95^*

1 m = CHF 2.60

Gesamtpreis:

CHF 296.85^*

Wird oft zusammen gekauft

(^*Alle Angaben sind zzgl. gesetzl. MwSt)

Dieser Artikel

FESTO 196384 ESNU-50-50-P-A Rundzylinder Hublänge: 50 mm 1 St.

FESTO 196384 ESNU-50-50-P-A Rundzylinder Hublänge: 50 mm 1 St.

Conrad Electronic

CHF 123.95^*

FESTO Winkelverbinder 186120 QSL-G1/4-8 Rohr-Ø: 8 mm Gewinde-Maß: G1/4" 1 St.

FESTO Winkelverbinder 186120 QSL-G1/4-8 Rohr-Ø: 8 mm Gewinde-Maß: G1/4" 1 St.

Conrad Electronic

CHF 5.00^*

FESTO Näherungsschalter Induktiv SME-8M-DS-24V-K-0,3-M8D 543861 M8 für T-Nut

FESTO Näherungsschalter Induktiv SME-8M-DS-24V-K-0,3-M8D 543861 M8 für T-Nut

Conrad Electronic

CHF 37.95^*

FESTO Druckluftschlauch 159666 PUN-8X1,25-BL TPU Blau Innen-Durchmesser: 5.7 mm 10 bar 50 m

FESTO Druckluftschlauch 159666 PUN-8X1,25-BL TPU Blau Innen-Durchmesser: 5.7 mm 10 bar 50 m

Conrad Electronic

CHF 129.95^*

1 m = CHF 2.60

Gesamtpreis:

CHF 296.85^*

Häufig gesuchte Kolbenstangenzylinder:

FESTO Pneumatikzylinder

Zubehör

(^*Alle Angaben sind zzgl. gesetzl. MwSt)

Das notwendige Zubehör ist erforderlich, um den Artikel wie beschrieben zu verwenden

FESTO Druckluftschlauch 159666 PUN-8X1,25-BL TPU Blau Innen-Durchmesser: 5.7 mm 10 bar 50 m

FESTO Druckluftschlauch 159666 PUN-8X1,25-BL TPU Blau Innen-Durchmesser: 5.7 mm 10 bar 50 m

Conrad Electronic

CHF 129.95^*

1 m = CHF 2.60

FESTO Näherungsschalter Induktiv SMT-8M-A-PS-24V-E-0,3-M8D 574334 für T-Nut PNP

FESTO Näherungsschalter Induktiv SMT-8M-A-PS-24V-E-0,3-M8D 574334 für T-Nut PNP

Conrad Electronic

CHF 37.95^*

FESTO Gerade-Verbinder 186099 QS-G1/4-8 Außengewinde: G1/4" Rohr-Ø: 8 mm Gewinde-Maß: G1/4" 1 St.

FESTO Gerade-Verbinder 186099 QS-G1/4-8 Außengewinde: G1/4" Rohr-Ø: 8 mm Gewinde-Maß: G1/4" 1 St.

Conrad Electronic

CHF 3.35^*

FESTO Winkelverbinder 186120 QSL-G1/4-8 Rohr-Ø: 8 mm Gewinde-Maß: G1/4" 1 St.

FESTO Winkelverbinder 186120 QSL-G1/4-8 Rohr-Ø: 8 mm Gewinde-Maß: G1/4" 1 St.

Conrad Electronic

CHF 5.00^*

FESTO Näherungsschalter Induktiv SME-8M-DS-24V-K-0,3-M8D 543861 M8 für T-Nut

FESTO Näherungsschalter Induktiv SME-8M-DS-24V-K-0,3-M8D 543861 M8 für T-Nut

Conrad Electronic

CHF 37.95^*

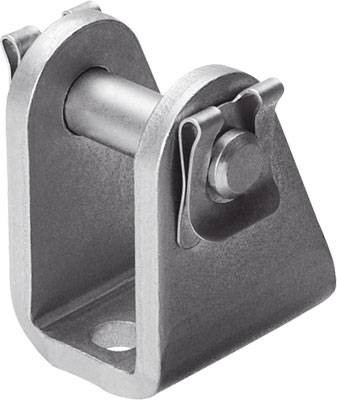

FESTO Lagerblock 195862 LBN-50/63 1 St.

FESTO Lagerblock 195862 LBN-50/63 1 St.

Conrad Electronic

CHF 25.95^*

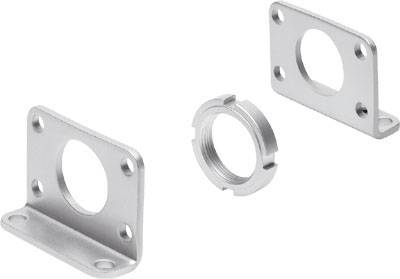

FESTO Fußbefestigung 195853 HBN-50X2 1 St.
