Name: FESTO 196046 DSNU-50-160-PPV-A Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 160 mm 1 St.
Brand: FESTO
SKU: 1944649
Availability: BackOrder

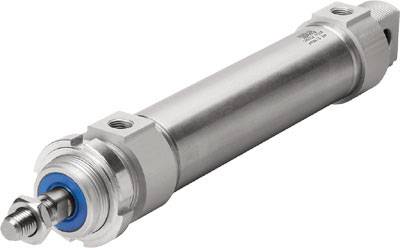

Ein silberner, metallischer Zylinder mit Gewinde und blauer Dichtung, vermutlich ein pneumatischer oder hydraulischer Kolben.

Datenblatt (PDF)

Gesamt (CHF 137.95 / Stück)

CHF 151.95

-9 %

CHF 137.95

inkl. MwSt.

nur CHF 15.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Rundzylinder DSNU-50-160-PPV-A

Technische Daten

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Rundzylinder

Hublänge: 160 mm

Min. Betriebsdruck: 1 bar

Betriebsdruck (max.): 10 bar

Material (Details): Deckel: Aluminium-Knetlegierung

Herst.-Teilenr.: 196046

Ausführung: Befestigungsart: mit Zubehör

Gewicht: 1727 g

Baugröße: 50

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]

Dichtungsmaterial: NBR
TPE-U(PU)

Druckluft-Anschluss: G1/4"

Gehäusematerial: Aluminium-Knetlegierung

Kolben-Durchmesser: 50 mm

Kolbenstangen-Material: Stahl

Kolbenstangengewinde: M16 x 1.5

Kraft (max.): 1178.1 N

Luftanschluss: G1/4

Max. Umgebungstemperatur: 80 °C

Min. Umgebungstemperatur: -20 °C

Wirkungsweise: Doppelwirkend

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Hublänge

Herst.-Teilenr.

FESTO 195980 DSNU-32-25-P-A Rundzylinder Hublänge: 25 mm 1 St.

Bestell-Nr.:1944583

Lieferung Mi., 21. Okt.

Conrad Electronic

25 mm

195980

Stück

Min.: 1

Vielfache: 1

CHF 77.95^*

FESTO 195981 DSNU-32-40-P-A Rundzylinder Hublänge: 40 mm 1 St.

Bestell-Nr.:1944584

Lieferung Mi., 21. Okt.

Conrad Electronic

40 mm

195981

Stück

Min.: 1

Vielfache: 1

CHF 77.95^*

FESTO 195983 DSNU-32-80-P-A Rundzylinder Hublänge: 80 mm 1 St.

Bestell-Nr.:1944586

Lieferung Mi., 21. Okt.

Conrad Electronic

80 mm

195983

Stück

Min.: 1

Vielfache: 1

CHF 77.95^*

FESTO 195984 DSNU-32-100-P-A Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 100 mm 1 St.

Bestell-Nr.:1944587

Lieferung Mi., 21. Okt.

Conrad Electronic

100 mm

195984

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

FESTO 195985 DSNU-32-125-P-A Rundzylinder Hublänge: 125 mm 1 St.

Bestell-Nr.:1944588

Lieferung Mi., 21. Okt.

Conrad Electronic

125 mm

195985

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

FESTO 195986 DSNU-32-160-P-A Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 160 mm 1 St.

Bestell-Nr.:1944589

Lieferung Mi., 21. Okt.

Conrad Electronic

160 mm

195986

Stück

Min.: 1

Vielfache: 1

CHF 83.95^*

FESTO 195987 DSNU-32-200-P-A Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 200 mm 1 St.

Bestell-Nr.:1944590

Lieferung Mi., 21. Okt.

Conrad Electronic

200 mm

195987

Stück

Min.: 1

Vielfache: 1

CHF 83.95^*

FESTO 195988 DSNU-32-250-P-A Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 250 mm 1 St.

Bestell-Nr.:1944591

Lieferung Mi., 21. Okt.

Conrad Electronic

250 mm

195988

Stück

Min.: 1

Vielfache: 1

CHF 87.95^*

FESTO 195989 DSNU-32-320-P-A Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 320 mm 1 St.

Bestell-Nr.:1944592

Lieferung Mi., 21. Okt.

Conrad Electronic

320 mm

195989

Stück

Min.: 1

Vielfache: 1

CHF 89.95^*

FESTO 195990 DSNU-40-25-P-A Rundzylinder Hublänge: 25 mm 1 St.

Bestell-Nr.:1944593

Lieferung Mi., 21. Okt.

Conrad Electronic

25 mm

195990

Stück

Min.: 1

Vielfache: 1

CHF 93.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1944649 FESTO 196046 DSNU-50-160-PPV-A Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 160 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1944649 FESTO 196046 DSNU-50-160-PPV-A Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 160 mm 1 St.

Beschreibung

Rundzylinder DSNU-50-160-PPV-A

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B1/B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur: -20
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 1727 G
Befestigungsart: mit Zubehör
Betriebsdruck: 1
Symbol: 991235
Werkstoff Dichtungen: NBR
Konstruktiver Aufbau: Kolben
Pneumatischer Anschluss: G1/4
Werkstoff Deckel: Aluminium-Knetlegierung
Dämpfung: pneumatische Dämpfung beidseitig einstellbar
Funktionsweise: doppeltwirkend
Positionserkennung: für Näherungsschalter
Hub: 160 MM
Kolben-Ø: 50 mm
Kolbenstangengewinde: M16x1,5
Dämpfungslänge: 20 MM
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 989.6 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 1178.1 N
Bewegte Masse: 813 G
Werkstoff Kolbenstange: hochlegierter Stahl
Werkstoff Zylinderrohr: hochlegierter Stahl rostfrei
Aufprallenergie in den Endlagen: 1 J
