Name: FESTO 1908288 DSNU-20-150-P-A Normzylinder Hublänge: 150 mm 1 St.
Brand: FESTO
SKU: 1944161
Availability: BackOrder

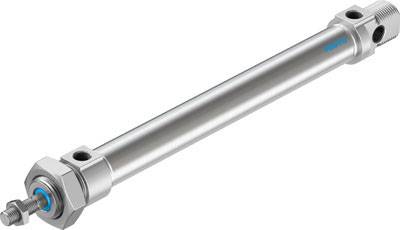

'Aluminium Pneumatikzylinder mit Gewindeanschlüssen an beiden Enden. Eignet sich zur Steuerung von Bewegung in Maschinen.'

Datenblatt (PDF)

Gesamt (CHF 65.95 / Stück)

CHF 71.95

-8 %

CHF 65.95

inkl. MwSt.

nur CHF 8.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Normzylinder DSNU-20-150-P-A

Technische Daten

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Normzylinder

Hublänge: 150 mm

Min. Betriebsdruck: 1 bar

Betriebsdruck (max.): 10 bar

Durchmesser: 20 mm

Herst.-Teilenr.: 1908288

Ausführung: Befestigungsart: mit Zubehör

Gewicht: 186.8 g

Baugröße: 20

Befestigungsgewinde: M8

Dichtungsmaterial: NBR
TPE-U(PU)

Druckluft-Anschluss: G1/8"

Kolben-Durchmesser: 20 mm

Kolbenstangen-Material: Stahl

Kolbenstangengewinde: M8

Kraft (max.): 188.5 N

Luftanschluss: G1/8

Max. Umgebungstemperatur: 80 °C

Min. Umgebungstemperatur: -20 °C

Wirkungsweise: Doppelwirkend

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Hublänge

Herst.-Teilenr.

Durchmesser

Produkt-Art

FESTO 1908247 DSNU-8-15-P-A Normzylinder Hublänge: 15 mm 1 St.

Bestell-Nr.:2123183

Lieferung Mi., 21. Okt.

Conrad Electronic

15 mm

1908247

8 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

CHF 43.95^*

FESTO 1908248 DSNU-8-20-P-A Normzylinder Hublänge: 20 mm 1 St.

Bestell-Nr.:2123184

Lieferung Mi., 21. Okt.

Conrad Electronic

20 mm

1908248

Normzylinder

Stück

Min.: 1

Vielfache: 1

CHF 43.95^*

FESTO 1908249 DSNU-8-30-P-A Normzylinder Hublänge: 30 mm 1 St.

Bestell-Nr.:2123185

Lieferung Mi., 21. Okt.

Conrad Electronic

30 mm

1908249

8 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

CHF 43.95^*

FESTO 1908250 DSNU-8-60-P-A Normzylinder Hublänge: 60 mm 1 St.

Bestell-Nr.:2123186

Lieferung Mi., 21. Okt.

Conrad Electronic

60 mm

1908250

8 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

CHF 43.95^*

FESTO 1908251 DSNU-10-15-P-A Normzylinder Hublänge: 15 mm 1 St.

Bestell-Nr.:2123187

Lieferung Mi., 21. Okt.

Conrad Electronic

15 mm

1908251

10 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

CHF 47.95^*

FESTO 1908252 DSNU-10-20-P-A Normzylinder Hublänge: 20 mm 1 St.

Bestell-Nr.:2123188

Lieferung Mi., 21. Okt.

Conrad Electronic

20 mm

1908252

10 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

CHF 47.95^*

FESTO 1908253 DSNU-10-30-P-A Normzylinder Hublänge: 30 mm 1 St.

Bestell-Nr.:2123189

Lieferung Mi., 21. Okt.

Conrad Electronic

30 mm

1908253

10 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

CHF 47.95^*

FESTO 1908254 DSNU-10-60-P-A Normzylinder Hublänge: 60 mm 1 St.

Bestell-Nr.:2123190

Lieferung Mi., 14. Okt.

5 StückConrad Electronic

60 mm

1908254

10 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

CHF 47.95^*

FESTO 1908256 DSNU-12-20-P-A Normzylinder Hublänge: 20 mm 1 St.

Bestell-Nr.:1944129

Lieferung Mi., 21. Okt.

Conrad Electronic

20 mm

1908256

12 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

CHF 51.95^*

FESTO 1908258 DSNU-12-60-P-A Normzylinder Hublänge: 60 mm 1 St.

Bestell-Nr.:1944131

Lieferung Mi., 21. Okt.

Conrad Electronic

60 mm

1908258

12 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

CHF 51.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1944161 FESTO 1908288 DSNU-20-150-P-A Normzylinder Hublänge: 150 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1944161 FESTO 1908288 DSNU-20-150-P-A Normzylinder Hublänge: 150 mm 1 St.

Beschreibung

Normzylinder DSNU-20-150-P-A

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B1/B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur: -20
Werkstoff-Hinweis: RoHS konform
Befestigungsart: mit Zubehör
Betriebsdruck: 1
Symbol: 991217
Werkstoff Dichtungen: NBR
Konstruktiver Aufbau: Kolben
Pneumatischer Anschluss: G1/8
Entspricht Norm: CETOP RP 52 P
Werkstoff Deckel: Aluminium-Knetlegierung
Dämpfung: elastische Dämpfungsringe/-platten beidseitig
Funktionsweise: doppeltwirkend
Positionserkennung: für Näherungsschalter
Hub: 150 MM
Kolben-Ø: 20 mm
Kolbenstangengewinde: M8
Varianten: einseitige Kolbenstange
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 158.3 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 188.5 N
Gewichtszuschlag pro 10 mm Hub: 7.2 G
Grundgewicht bei 0 mm Hub: 186.8 G
Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
Kolbenstangenende: Außengewinde
Werkstoff Zylinderrohr: hochlegierter Stahl rostfrei
Reinraumtauglichkeit, gemessen nach ISO 14644-14: Klasse 6 nach ISO 14644-1
Aufprallenergie in den Endlagen: 0.2 J
Bewegte Masse bei 0 mm Hub: 44 G
Zuschlag bewegte Masse pro 10 mm Hub: 4 G
