Name: Escha 8071668 Flanschdose 0.5 m Polzahl Sensoren: 8 1 St.
Brand: Escha
SKU: 3553479
Availability: InStock

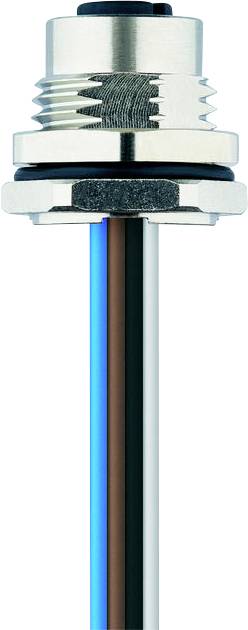

Eine Nahaufnahme eines zylindrischen Metall-Elektroverbinders mit drei farbigen Kabeln: blau, braun und schwarz, die unten aus dem Anschluss heraustreten.

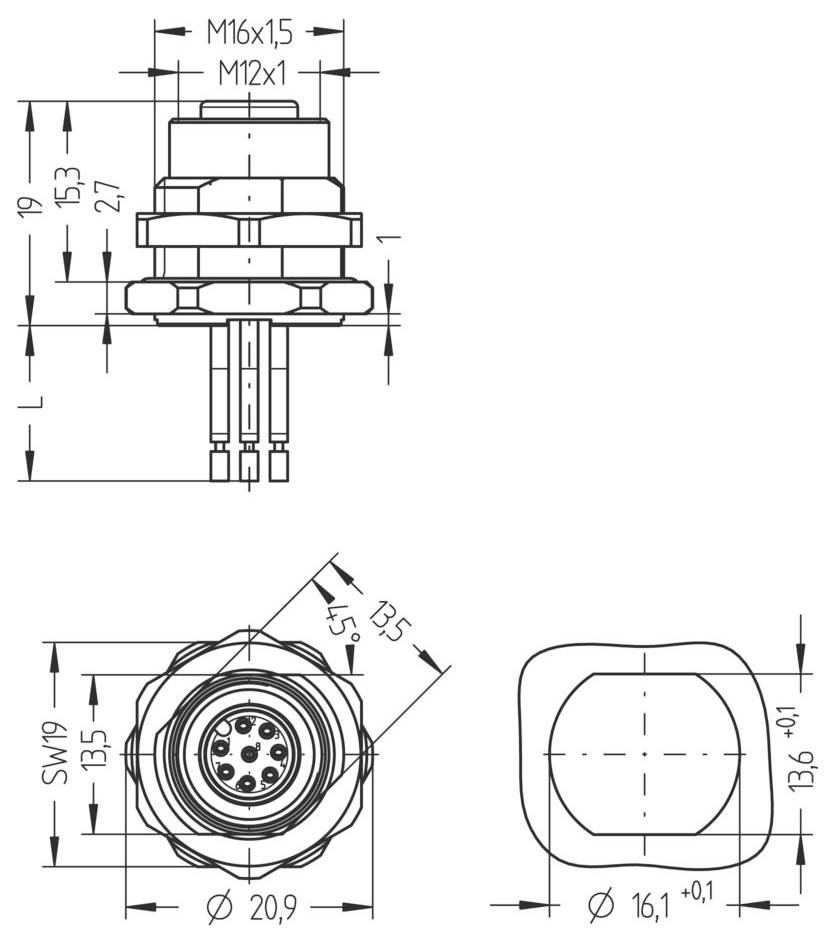

Technische Zeichnung eines elektrischen Anschlusses mit detaillierten Abmessungen und Maßangaben. Enthält Ansichten von oben, vorne und unten.

1/2

Produkt-Art

Flanschdose

Stecker-Norm

Sensorik Steckverbinder

Anschlussseite A

M12-Buchse, gerade

Anschlussseite B

Kabel, offenes Ende

Polzahl

Datenblatt (PDF)

Lieferung Do., 15. Okt.

5 Stück

Anzahl

Stück

Gesamt (CHF 15.80 / Stück)

CHF 15.80

inkl. MwSt.

Nur noch 5 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Bemessungsspannung: 30V
Isolationswiderstand: ≥108 Ω
Material Dichtung (Buchse): FPM/FKM
Material Kontakte: Metall, CuZn, vergoldet
Material Kontaktträger: Kunststoff, PA GF, BK
Mechanische Lebensdauer: >100 Steckzyklen
Normen: IEC 61076-2-101
Pin-Belegung: 1 WH, 2 BN, 3 GN, 4 YE, 5 GY, 6 PK, 7 BU, 8 RD
Polzahl: 8
Schutzart (montiert): IP65, IP67, IP68
Steckverbinder: Buchse, gerade, M12
Strombelastbarkeit pro Pin (bei 40°C): 2.0 A
Umgebungstemperatur: -30°C...+90°C
Verschmutzungsgrad: 3
Aderfarben: WH, BN, GN, YE, GY, PK, BU, RD
Aderquerschnitt: 8 x 0,25 mm²
Material Aderisolierung: PVC
Codierung: A
Anschlussart: Litzenanschluss
Befestigungsgewinde: M16x1,5
Ersatz für: 8028120
Litzenlänge: 0.5 m
Material Flanschgehäuse: Metall, CuZn, vernickelt
Material äußere Dichtung: NBR
Montagerichtung: Hinterwandmontage (inkl. Befestigungsmutter)
Schlüsselweite Befestigungsmutter: SW19

Typ: AL-FHM12KUA8-0,5/M16

Produkt-Art: Flanschdose

Stecker-Norm: Sensorik Steckverbinder

Anschlussseite A: M12-Buchse, gerade

Anschlussseite B: Kabel, offenes Ende

Polzahl: 8

Kabellänge: 0.5 m

Nennspannung: 30 V

Nennstrom: 2.0 A

Nennstrom - gerundet: 2 A

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.25 mm²

Anschluss: Litze

Gewinde-Typ Kabelanschluss und Montage: M16

Kodierung: A

Kontaktmaterial: CuZn

Kontaktoberfläche: Vergoldet

Montageart Sensor-/Aktor-Verbindungstechnik: Hinterwandmontage

Min. Temperatur: -30 °C

Max. Temperatur: 90 °C

Verschlussart: Schraub

Herst.-Teilenr.: 8071668

Inhalt: 1 St.

Dokumente & Downloads

Datenblatt

Datenblatt 3553479 Escha 8071668 Flanschdose 0.5 m Polzahl Sensoren: 8 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3553479 Escha 8071668 Flanschdose 0.5 m Polzahl Sensoren: 8 1 St.

Beschreibung

ESCHA Standard-Anschlusstechnik steht für Vielfalt, Qualität und Zuverlässigkeit in den Schutzklassen IP67, IP68 und IP69. Dank unterschiedlicher Bauformen, Codierungen und einer Vielzahl von Kabelqualitäten finden Sie für jede Applikation die passende Lösung. Ob M8-, M12- oder M23-Rundsteckverbinder, RJ45- oder Ventilstecker – alle Produkte gibt es in vielen Leitungslängen. Praktische T- und Y-Verteiler, Einbaustecker, Adapter und I/O-Module ermöglichen einen flexiblen Verdrahtungsaufbau.
