Name: Eaton DILM9-01(230V50HZ,240V60HZ)-PI Leistungsschütz 3 Schließer 4 kW 9 A Passend für Marke (Relais): Eaton 1 St.
Brand: Eaton
SKU: 2498733
Availability: BackOrder

Frontansicht eines elektrischen Schützes mit mehreren Anschlüssen und der Aufschrift 'EATON'.

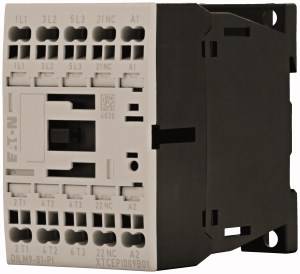

Ein elektrischer Schütz mit mehreren Anschlüssen für Steuer- und Lastkreise, geeignet für industrielle Anwendungen.

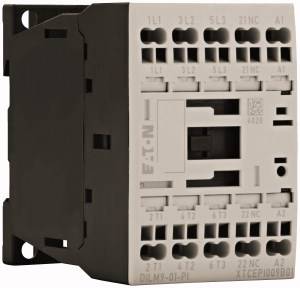

'Schütz DIL M8-01-P1 von Eaton' zeigt Anschlüsse mit sichtbarem Label und Barcode. Hauptsächlich in industriellen Schaltschränken verwendet.

1/3

Produkt-Art

Leistungsschütz

Polzahl

3polig

Laststrom

9 A

Leistung

4 kW

Anschluss

Push-In-Klemme

Datenblatt (PDF)

Bald verfügbar

Anzahl

Stück

Gesamt (CHF 53.95 / Stück)

CHF 53.95

inkl. MwSt.

nur CHF 8.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leistungsschütz DILM9-01(230V50HZ,240V60HZ)-PI

230 V, 240 V, 0 V, AC, 3, Federzuganschluss, 24..690 V, 22 A, 9 A, 4 kW, 6 A, 2,5 kW, 0 kW, 1, Geeignet für Reiheneinbau: nein, 45 mm, 68 mm, 75 mm

Technische Daten

Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230 V Bemessungssteuerspeisespannung Us bei AC 60 Hz: 240 V Bemessungssteuerspeisespannung Us bei DC: 0 V Spannungsart zur Betätigung: AC Anzahl der Schließer als Hauptkontakte: 3 Anschlussart Hauptstromkreis: Federzuganschluss Betriebsspannung bei AC 50 Hz: 24..690 V Betriebsspannung bei AC 60 Hz: 24..690 V Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 6 A Bemessungsbetriebsleistung bei AC-4, 400 V: 2,5 kW Bemessungsbetriebsleistung NEMA: 0 kW Anzahl der Hilfskontakte als Öffner: 1 Geeignet für Reiheneinbau: nein Breite: 45 mm Höhe: 68 mm Tiefe: 75 mm Verpackungseinheit: 1 Stück Maße (cm): 79 × 46 × 70 Bruttogewicht: 0,238 kg, Nettogewicht: 0,225 kg ECLASS 7: Leistungsschütz zum Schalten von Wechselstrom (27371003)

Produkt-Art: Leistungsschütz

Typ: DILM9-01(230V50HZ,240V60HZ)-PI

Polzahl: 3polig

Kontaktart: 3 Schließer

Hilfskontaktart: 1 Öffner

Steuerspannung (min.): 110 V/DC
110 V/AC

Steuerspannung (max.): 250 V/DC
250 V/AC

Steuerspannungs-Bereich: 110, 110 - 250, 250 V/DC, V/AC

Schaltspannung (min.): 24 V/AC

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 22 A

Laststrom: 9 A

: 4 kW

Passend für Marke: Eaton

Passend für Serie: Eaton Serie DILM9

Montageart: Hutschiene

Anschluss: Push-In-Klemme

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 68 mm

Tiefe: 75 mm

Abm.: (B x H x T) 45 x 68 x 75 mm

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Verpackungsart

Eaton DILDC300/22(RDS250) Leistungsschütz Gleichstromschaltung 2 Öffner, 2 Schließer 300 A mit Weitbereichselektronik Piece 1 St.

Bestell-Nr.:3193570

Lieferung Mo., 2. Nov.

Conrad Electronic

Piece

Stück

Min.: 1

Vielfache: 1

CHF 3'599.95^*

Eaton DILEEM-01(230V50HZ,240V60HZ) Leistungsschütz 3 Schließer 3 kW mit Hilfskontakt Passend für Marke (Relais): Eaton Piece 1 St.

Bestell-Nr.:2306654

Sofort-Lieferung Do., 22. Okt.

8 StückConrad Electronic

Piece

Stück

Min.: 1

Vielfache: 1

CHF 45.95^*

Eaton DILEEM-01-G(24VDC) Leistungsschütz 3 Schließer 3 kW mit Hilfskontakt Passend für Marke (Relais): Eaton 1 St.

Bestell-Nr.:2306655

Lieferung Di., 3. Nov.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 59.95^*

Eaton DILEEM-10(230V50HZ,240V60HZ) Leistungsschütz 3 Schließer 3 kW mit Hilfskontakt Passend für Marke (Relais): Eaton Piece 1 St.

Bestell-Nr.:2306657

Sofort-Lieferung Do., 22. Okt.

7 StückConrad Electronic

Piece

Stück

Min.: 1

Vielfache: 1

CHF 37.95^*

Eaton DILEEM-10-G(24VDC) Leistungsschütz 3 Schließer 3 kW mit Hilfskontakt Passend für Marke (Relais): Eaton Piece 1 St.

Bestell-Nr.:2306658

Sofort-Lieferung Do., 22. Okt.

8 StückConrad Electronic

Piece

Stück

Min.: 1

Vielfache: 1

CHF 59.95^*

Eaton DILEM-01(24V50HZ) Leistungsschütz 3 Schließer 4 kW mit Hilfskontakt Passend für Marke (Relais): Eaton Piece 1 St.

Bestell-Nr.:2306659

Sofort-Lieferung Do., 22. Okt.

22 StückConrad Electronic

Piece

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Eaton DILEM-01-G-C(24VDC) Leistungsschütz 3 Schließer 4 kW mit Hilfskontakt Passend für Marke (Relais): Eaton 1 St.

Bestell-Nr.:2306660

Sofort-Lieferung Do., 22. Okt.

10 StückConrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 65.95^*

Eaton DILEM-10(230V50/60HZ) Leistungsschütz 3 Schließer 4 kW mit Hilfskontakt Passend für Marke (Relais): Eaton Piece 1 St.

Bestell-Nr.:2306661

Sofort-Lieferung Do., 22. Okt.

11 StückConrad Electronic

Piece

Stück

Min.: 1

Vielfache: 1

CHF 47.95^*

Eaton DILEM-10(24V50HZ) Leistungsschütz 3 Schließer 4 kW mit Hilfskontakt Passend für Marke (Relais): Eaton Piece 1 St.

Bestell-Nr.:2306662

Sofort-Lieferung Do., 22. Okt.

24 StückConrad Electronic

Piece

Stück

Min.: 1

Vielfache: 1

CHF 39.95^*

Eaton DILEM-10-G(12VDC) Leistungsschütz 3 Schließer 4 kW mit Hilfskontakt Passend für Marke (Relais): Eaton 1 St.

Bestell-Nr.:2306663

Sofort-Lieferung Do., 22. Okt.

8 StückConrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 59.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2498733 Eaton DILM9-01(230V50HZ,240V60HZ)-PI Leistungsschütz 3 Schließer 4 kW 9 A Passend für Marke (Relais): Eaton 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2498733 Eaton DILM9-01(230V50HZ,240V60HZ)-PI Leistungsschütz 3 Schließer 4 kW 9 A Passend für Marke (Relais): Eaton 1 St.

Beschreibung

Eaton Leistungsschütz DILM9-01(230V#199234

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:EatonBezeichnung:Leistungsschütz Typ:DILM9-01(230V#199234Bemessungssteuerspeisespannung Us bei AC 50 Hz:230 VBemessungssteuerspeisespannung Us bei AC 60 Hz:240 VBemessungssteuerspeisespannung Us bei DC:0 VSpannungsart zur Betätigung:ACAnzahl der Schließer als Hauptkontakte:3Anschlussart Hauptstromkreis:FederzuganschlussBetriebsspannung bei AC 50 Hz:24..690 VBetriebsspannung bei AC 60 Hz:24..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:22 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:9 ABemessungsbetriebsleistung bei AC-3, 400 V:4 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:6 ABemessungsbetriebsleistung bei AC-4, 400 V:2,5 kWBemessungsbetriebsleistung NEMA:0 kWAnzahl der Hilfskontakte als Öffner:1Geeignet für Reiheneinbau:neinBreite:45 mmHöhe:68 mmTiefe:75 mm
Eaton Leistungsschütz DILM9-01(230V#199234: weitere Details
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 95 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith = 18 A EAN: 4015081973187

Geliefert wird: Eaton (Moeller) Leistungsschütz DILM9-01(230V#199234, Verpackungseinheit: 1 Stk., EAN: 4015081973187
