Eaton 072738 PKZM0-6,3 Motorschutzschalter mit Drehschalter 690 V/AC 6.3 A 1 St. – Conrad Electronic Schweiz | Conrad CH (DE)

Dreipoliger Motorschutzschalter von Eaton, erkennbar durch den Kippschalter und die Beschriftung.

Dreipoliger Motorschutzschalter von Eaton, erkennbar durch den Kippschalter und die Beschriftung.

Abbildung ähnlich

Produkt-Art

Motorschutzschalter

Schaltspannung

690 V/AC

Schaltstrom (max.)

6.3 A

Schalter/Taster-Besonderheiten

mit Drehschalter

Ausführung

3 polig

Datenblatt (PDF)

Eaton

Lieferung Mi., 14. Okt.

32 Stück

Anzahl

Stück

Gesamt (CHF 67.95 / Stück)

CHF 67.95

inkl. MwSt.

nur CHF 8.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Motorschutzschalter PKZ0

Motorschutzschalter 6,3A PKZM0-6,3 2,2kW/400V Knebelbetätigung

Technische Daten

Verlustleistung des Betriebsmittels, stromabhängig [Pvid]: 5.68 W
Verlustleistung pro Pol, stromabhängig [Pvid]: 1.89 W
Bemessungsbetriebsleistung bei AC-3, 400 V: 2.2 kW
Bemessungsfrequenz [f]: 40 - 60 Hz
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V/AC: 150 kA
Bemessungsstoßspannungsfestigkeit [Uimp]: 6000 V/AC
Polzahl: 3
Anschlussquerschnitte Hauptleiter: 10 mm
Anzugsdrehmoment Anschlussschrauben: 1 Nm
Aufstellungshöhe: max. 2000 m
Kurzschlussauslöser [Irm]: 97.7 A
Kurzschlussfestigkeit: bis 250 V
Mit thermischem Schutz: ja
Stromwärmeverluste (3-polig betriebswarm): 5.68 W
Max. Schalthäufigkeit: 40 S/h
Überspannungskategorie/Verschmutzungsgrad: III/3

Produkt-Art: Motorschutzschalter

Schalter/Taster-Besonderheiten: mit Drehschalter

Ausführung: 3 polig

Anschluss: Schraubklemme

Herstellerfarbe: Grau

Schaltspannung: 690 V/AC

Schaltstrom (min.): 4 A

Schaltstrom (max.): 6.3 A

Min. Temperatur: -25 °C

Max. Temperatur: +55 °C

: IP20
IP00

Länge: 76 mm

Breite: 45 mm

Höhe: 93 mm

Mechanische Lebensdauer: 0.1 x 10⁶

Inhalt: 1 St.

Typ: PKZM0-6,3

Abm.: (L x B x H) 76 x 45 x 93 mm

Tiefe: 76.0000 mm

Gewicht: 0

: 45

: 93 mm

: 76 mm

: 2.2 kW

: FALSE

: 6.3 A

: FALSE

: 3

: 690-690 V

: 4-6.3 A

: 5.68 W

: IP20

: FALSE

: Schraubanschluss

: Drehknopf

: thermomagnetisch

: 1.1 kW

: 150 kA

: 98-98 A

: TRUE

: Einbaugerät Festeinbautechnik

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1434248 Eaton 072738 PKZM0-6,3 Motorschutzschalter mit Drehschalter 690 V/AC 6.3 A 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1434248 Eaton 072738 PKZM0-6,3 Motorschutzschalter mit Drehschalter 690 V/AC 6.3 A 1 St.

Information

Information 1434248 Eaton 072738 PKZM0-6,3 Motorschutzschalter mit Drehschalter 690 V/AC 6.3 A 1 St.

Information 1434248 Eaton 072738 PKZM0-6,3 Motorschutzschalter mit Drehschalter 690 V/AC 6.3 A 1 St.

Beschreibung

Eaton PKZM0-6,3 Motorschutzschalter, 3p, Ir=4-6.3A, Schraubanschluss
Zum Schutz von Motoren und AnlagenKurzsc hlussauslöser festeingestellt auf 14xIuB emessungsbetriebsstrom bis 32 ABemessung skurzschlussstrom bei 400 = bis 12 eigen fest von 16 32 = 50 kAPhasenausfallempfi ndlichkeit nach IECEN 60 947-4-1Aufschna ppbar auf Hutschiene EN 50 022 mit 7,5 o der 15 mm HöheDrehantriebSchaltanzeige E inAusAusgelöst PKZM0-6,3

Ausführung

Ausstattung: 690 V, nein

Lieferumfang

Geliefert wird: Eaton (Moeller) Motorschutzschalter 3p,handbetätigt PKZM0-6,3, Verpackungseinheit: 1 Stk., EAN: 4015080727385

Systemvoraussetzungen

EATON 072738 PKZM0-6,3 4...6,3A 3-pol Motorschutzschalter handbetätigt

Beschreibung

Eaton PKZM0-6,3 Motorschutzschalter, 3p, Ir=4-6.3A, Schraubanschluss
Zum Schutz von Motoren und AnlagenKurzsc hlussauslöser festeingestellt auf 14xIuB emessungsbetriebsstrom bis 32 ABemessung skurzschlussstrom bei 400 = bis 12 eigen fest von 16 32 = 50 kAPhasenausfallempfi ndlichkeit nach IECEN 60 947-4-1Aufschna ppbar auf Hutschiene EN 50 022 mit 7,5 o der 15 mm HöheDrehantriebSchaltanzeige E inAusAusgelöst PKZM0-6,3

Ausführung

Ausstattung: 690 V, nein

Lieferumfang

Geliefert wird: Eaton (Moeller) Motorschutzschalter 3p,handbetätigt PKZM0-6,3, Verpackungseinheit: 1 Stk., EAN: 4015080727385

Systemvoraussetzungen

EATON 072738 PKZM0-6,3 4...6,3A 3-pol Motorschutzschalter handbetätigt

Wird oft zusammen gekauft

(^*Alle Angaben sind zzgl. gesetzl. MwSt)

Dieser Artikel

Eaton 072738 PKZM0-6,3 Motorschutzschalter mit Drehschalter 690 V/AC 6.3 A 1 St.

Eaton 072738 PKZM0-6,3 Motorschutzschalter mit Drehschalter 690 V/AC 6.3 A 1 St.

Conrad Electronic

CHF 67.95^*

Eaton 072896 NHI11-PKZ0 Hilfsschalter 250 V/DC 3.5 A 1 Schließer, 1 Öffner 1 St.

Eaton 072896 NHI11-PKZ0 Hilfsschalter 250 V/DC 3.5 A 1 Schließer, 1 Öffner 1 St.

Conrad Electronic

CHF 17.95^*

Eaton CI-K2-PKZ0-GR 219655 Leergehäuse mit NOT-Aus-Schalter (L x B x H) 130 x 100 x 160 mm NOT-AUS Rot, Gelb, Grau, Schw

Eaton CI-K2-PKZ0-GR 219655 Leergehäuse mit NOT-Aus-Schalter (L x B x H) 130 x 100 x 160 mm NOT-AUS Rot, Gelb, Grau, Schw

Conrad Electronic

CHF 29.95^*

-14%

Phoenix Contact 0811969 Kennzeichnungsträger 100 St.

Phoenix Contact 0811969 Kennzeichnungsträger 100 St.

Conrad Electronic

CHF 43.95

CHF 37.95^*

Gesamtpreis:

CHF 159.80CHF 153.80^*

Wird oft zusammen gekauft

(^*Alle Angaben sind zzgl. gesetzl. MwSt)

Dieser Artikel

Eaton 072738 PKZM0-6,3 Motorschutzschalter mit Drehschalter 690 V/AC 6.3 A 1 St.

Eaton 072738 PKZM0-6,3 Motorschutzschalter mit Drehschalter 690 V/AC 6.3 A 1 St.

Conrad Electronic

CHF 67.95^*

Eaton 072896 NHI11-PKZ0 Hilfsschalter 250 V/DC 3.5 A 1 Schließer, 1 Öffner 1 St.

Eaton 072896 NHI11-PKZ0 Hilfsschalter 250 V/DC 3.5 A 1 Schließer, 1 Öffner 1 St.

Conrad Electronic

CHF 17.95^*

Eaton CI-K2-PKZ0-GR 219655 Leergehäuse mit NOT-Aus-Schalter (L x B x H) 130 x 100 x 160 mm NOT-AUS Rot, Gelb, Grau, Schw

Eaton CI-K2-PKZ0-GR 219655 Leergehäuse mit NOT-Aus-Schalter (L x B x H) 130 x 100 x 160 mm NOT-AUS Rot, Gelb, Grau, Schw

Conrad Electronic

CHF 29.95^*

-14%

Phoenix Contact 0811969 Kennzeichnungsträger 100 St.

Phoenix Contact 0811969 Kennzeichnungsträger 100 St.

Conrad Electronic

CHF 43.95

CHF 37.95^*

Gesamtpreis:

CHF 159.80CHF 153.80^*

Häufig gesuchte Schutzschalter:

Zubehör

(^*Alle Angaben sind zzgl. gesetzl. MwSt)

Das notwendige Zubehör ist erforderlich, um den Artikel wie beschrieben zu verwenden

Eaton 072896 NHI11-PKZ0 Hilfsschalter 250 V/DC 3.5 A 1 Schließer, 1 Öffner 1 St.

Eaton 072896 NHI11-PKZ0 Hilfsschalter 250 V/DC 3.5 A 1 Schließer, 1 Öffner 1 St.

Conrad Electronic

CHF 17.95^*

Eaton CI-K2-PKZ0-GR 219655 Leergehäuse mit NOT-Aus-Schalter (L x B x H) 130 x 100 x 160 mm NOT-AUS Rot, Gelb, Grau, Schw

Eaton CI-K2-PKZ0-GR 219655 Leergehäuse mit NOT-Aus-Schalter (L x B x H) 130 x 100 x 160 mm NOT-AUS Rot, Gelb, Grau, Schw

Conrad Electronic

CHF 29.95^*

Eaton 073135 U-PKZ0(230V50HZ) Unterspannungsauslöser 230 V/AC 1 St.

Eaton 073135 U-PKZ0(230V50HZ) Unterspannungsauslöser 230 V/AC 1 St.

Conrad Electronic

CHF 53.95^*

Eaton PKZ0-XH 106132 Türkupplungsgriff absperrbar (L x B x H) 64 x 64 x 54 mm Schwarz 1 St. Piece

Eaton PKZ0-XH 106132 Türkupplungsgriff absperrbar (L x B x H) 64 x 64 x 54 mm Schwarz 1 St. Piece

Conrad Electronic

CHF 61.95^*

Eaton AGM2-01-PKZ0 072899 Ausgelöstmelder (B x H) 9 mm x 90 mm Mehrfarbig 1 St. Piece

Eaton AGM2-01-PKZ0 072899 Ausgelöstmelder (B x H) 9 mm x 90 mm Mehrfarbig 1 St. Piece

Conrad Electronic

CHF 29.95^*

Eaton 082882 NHI-E-11-PKZ0 Hilfsschalter Einbau 250 V/DC 2 A 1 Schließer, 1 Öffner 1 St.

Eaton 082882 NHI-E-11-PKZ0 Hilfsschalter Einbau 250 V/DC 2 A 1 Schließer, 1 Öffner 1 St.

Conrad Electronic

CHF 16.95^*

-7%

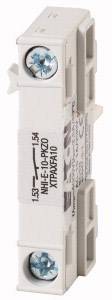

Eaton 082884 NHI-E-10-PKZ0 Hilfsschalter Einbau 250 V/DC 2 A 1 Schließer 1 St.

Eaton 082884 NHI-E-10-PKZ0 Hilfsschalter Einbau 250 V/DC 2 A 1 Schließer 1 St.

Conrad Electronic

CHF 13.95

CHF 12.95^*

Eaton 203595 VHI20-PKZ0 Hilfsschalter 250 V/DC 2 A 2 Schließer 1 St.

Eaton 203595 VHI20-PKZ0 Hilfsschalter 250 V/DC 2 A 2 Schließer 1 St.

Conrad Electronic

CHF 19.95^*

Eaton AGM2-10-PKZ0 072898 Ausgelöstmelder (L x B x H) 150 cm x 9 mm x 90 mm 1 St. Piece

Eaton AGM2-10-PKZ0 072898 Ausgelöstmelder (L x B x H) 150 cm x 9 mm x 90 mm 1 St. Piece

Conrad Electronic

CHF 28.95^*

-10%

Eaton A-PKZ0(230V50HZ) 073187 Arbeitsstromauslöser (L x B x H) 90 x 18 x 90 mm Grau 1 St. Piece

Eaton A-PKZ0(230V50HZ) 073187 Arbeitsstromauslöser (L x B x H) 90 x 18 x 90 mm Grau 1 St. Piece

Conrad Electronic

CHF 41.95

CHF 37.95^*

Eaton PKZ0-XAH 106134 Verlängerungsachse (Ø x H) 5 mm x 5 mm Rot, Gelb, Schwarz 1 St. Piece

Eaton PKZ0-XAH 106134 Verlängerungsachse (Ø x H) 5 mm x 5 mm Rot, Gelb, Schwarz 1 St. Piece

Conrad Electronic

CHF 25.95^*

Eaton 082881 CL-PKZ0 Strombegrenzer 690 V/AC 63 A 1 St.

Eaton 082881 CL-PKZ0 Strombegrenzer 690 V/AC 63 A 1 St.

Conrad Electronic

CHF 51.95^*

Weitere interessante Produkte

(^*Alle Angaben sind zzgl. gesetzl. MwSt)

-6%

Eaton 072732 PKZM0-0,4 Motorschutzschalter mit Drehschalter 690 V/AC 0.4 A 1 St.

Eaton 072732 PKZM0-0,4 Motorschutzschalter mit Drehschalter 690 V/AC 0.4 A 1 St.

Conrad Electronic

CHF 65.95

CHF 61.95^*

Eaton 072733 PKZM0-0,63 Motorschutzschalter mit Drehschalter 690 V/AC 0.63 A 1 St.

Eaton 072733 PKZM0-0,63 Motorschutzschalter mit Drehschalter 690 V/AC 0.63 A 1 St.

Conrad Electronic

CHF 61.95^*

Eaton 072734 PKZM0-1 Motorschutzschalter mit Drehschalter 690 V/AC 1 A 1 St.

Eaton 072734 PKZM0-1 Motorschutzschalter mit Drehschalter 690 V/AC 1 A 1 St.

Conrad Electronic

CHF 61.95^*

Eaton 278482 PKZM01-4 Motorschutzschalter 690 V/AC 4 A 1 St.

Eaton 278482 PKZM01-4 Motorschutzschalter 690 V/AC 4 A 1 St.

Conrad Electronic

CHF 71.95^*

Eaton 072736 PKZM0-2,5 Motorschutzschalter mit Drehschalter 690 V/AC 2.5 A 1 St.

Eaton 072736 PKZM0-2,5 Motorschutzschalter mit Drehschalter 690 V/AC 2.5 A 1 St.

Conrad Electronic

CHF 67.95^*

Eaton 046989 PKZM0-25 Motorschutzschalter mit Drehschalter 690 V/AC 25 A 1 St.

Eaton 046989 PKZM0-25 Motorschutzschalter mit Drehschalter 690 V/AC 25 A 1 St.

Conrad Electronic

CHF 103.95^*

Eaton 283149 PKZM0-XDM12 Verdrahtungssatz 1 St.

Eaton 283149 PKZM0-XDM12 Verdrahtungssatz 1 St.

Conrad Electronic

CHF 10.95^*

-5%

Eaton 072739 PKZM0-10 Motorschutzschalter mit Drehschalter 690 V/AC 10 A 1 St.

Eaton 072739 PKZM0-10 Motorschutzschalter mit Drehschalter 690 V/AC 10 A 1 St.

Conrad Electronic

CHF 79.95

CHF 75.95^*

Eaton 046938 PKZM0-16 Motorschutzschalter mit Drehschalter 690 V/AC 16 A 1 St.

Eaton 046938 PKZM0-16 Motorschutzschalter mit Drehschalter 690 V/AC 16 A 1 St.

Conrad Electronic

CHF 79.95^*

Eaton 072735 PKZM0-1,6 Motorschutzschalter mit Drehschalter 690 V/AC 1.6 A 1 St.

Eaton 072735 PKZM0-1,6 Motorschutzschalter mit Drehschalter 690 V/AC 1.6 A 1 St.

Conrad Electronic

CHF 69.95^*

-6%

Eaton 072737 PKZM0-4 Motorschutzschalter mit Drehschalter 690 V/AC 4 A 1 St.

Eaton 072737 PKZM0-4 Motorschutzschalter mit Drehschalter 690 V/AC 4 A 1 St.

Conrad Electronic

CHF 69.95

CHF 65.95^*

TRU COMPONENTS TC-13401608 Leistungsschalter thermisch 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 5 A 1 St.

TRU COMPONENTS TC-13401608 Leistungsschalter thermisch 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 5 A 1 St.

Conrad Electronic

CHF 3.35^*

Eaton 278484 PKZM01-10 Motorschutzschalter 690 V/AC 10 A 1 St.

Eaton 278484 PKZM01-10 Motorschutzschalter 690 V/AC 10 A 1 St.

Conrad Electronic

CHF 75.95^*

Eaton 046988 PKZM0-20 Motorschutzschalter mit Drehschalter 690 V/AC 20 A 1 St.

Eaton 046988 PKZM0-20 Motorschutzschalter mit Drehschalter 690 V/AC 20 A 1 St.

Conrad Electronic

CHF 89.95^*

Eaton 278480 PKZM01-1,6 Motorschutzschalter 690 V/AC 1.6 A 1 St.

Eaton 278480 PKZM01-1,6 Motorschutzschalter 690 V/AC 1.6 A 1 St.

Conrad Electronic

CHF 67.95^*

Eaton 222413 PKZM4-63 Motorschutzschalter mit Drehschalter 690 V/AC 65 A 1 St.

Eaton 222413 PKZM4-63 Motorschutzschalter mit Drehschalter 690 V/AC 65 A 1 St.

Conrad Electronic

CHF 287.95^*

Eaton 072731 PKZM0-0,25 Motorschutzschalter mit Drehschalter 690 V/AC 0.25 A 1 St.

Eaton 072731 PKZM0-0,25 Motorschutzschalter mit Drehschalter 690 V/AC 0.25 A 1 St.

Conrad Electronic

CHF 61.95^*

Eaton 278479 PKZM01-1 Motorschutzschalter 690 V/AC 1 A 1 St.

Eaton 278479 PKZM01-1 Motorschutzschalter 690 V/AC 1 A 1 St.

Conrad Electronic

CHF 83.95^*

Eaton 278486 PKZM0-12 Motorschutzschalter mit Drehschalter 690 V/AC 12 A 1 St.

Eaton 278486 PKZM0-12 Motorschutzschalter mit Drehschalter 690 V/AC 12 A 1 St.

Conrad Electronic

CHF 93.95^*

WEG 12429371 MPW18-3-D063 Motorschutzschalter einstellbar 6.3 A 1 St.

WEG 12429371 MPW18-3-D063 Motorschutzschalter einstellbar 6.3 A 1 St.

Conrad Electronic

CHF 39.95^*

TRU COMPONENTS TC-13401612 Leistungsschalter thermisch 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 10 A 1 St.

TRU COMPONENTS TC-13401612 Leistungsschalter thermisch 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 10 A 1 St.

Conrad Electronic

CHF 3.35^*

Eaton 278481 PKZM01-2,5 Motorschutzschalter 690 V/AC 2.5 A 1 St.

Eaton 278481 PKZM01-2,5 Motorschutzschalter 690 V/AC 2.5 A 1 St.

Conrad Electronic

CHF 71.95^*

Eaton 073138 U-PKZ0(400V50HZ) Unterspannungsauslöser 1 St.

Eaton 073138 U-PKZ0(400V50HZ) Unterspannungsauslöser 1 St.

Conrad Electronic

CHF 51.95^*

Schneider Electric GV2ME03 GV2ME03 Motorschutzschalter 1 St. Box

Schneider Electric GV2ME03 GV2ME03 Motorschutzschalter 1 St. Box

Conrad Electronic

CHF 59.95^*

Eaton 278483 PKZM01-6,3 Motorschutzschalter 690 V/AC 6.3 A 1 St.

Eaton 278483 PKZM01-6,3 Motorschutzschalter 690 V/AC 6.3 A 1 St.

Conrad Electronic

CHF 71.95^*

-6%

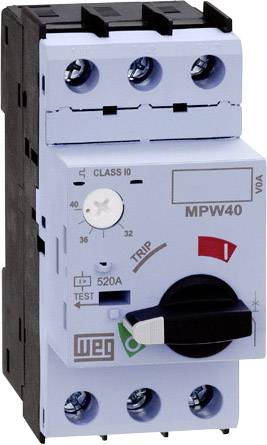

WEG 12428133 MPW40-3-U025 Motorschutzschalter einstellbar 25 A 1 St.

WEG 12428133 MPW40-3-U025 Motorschutzschalter einstellbar 25 A 1 St.

Conrad Electronic

CHF 71.95

CHF 67.95^*

Eaton P1-32/EA/SVB Nockenschalter absperrbar 32 A 690 V 1 x 90 ° Gelb, Rot 1 St. Piece

Eaton P1-32/EA/SVB Nockenschalter absperrbar 32 A 690 V 1 x 90 ° Gelb, Rot 1 St. Piece

Conrad Electronic

CHF 63.95^*

Schneider Electric GV2ME06 GV2ME06 Motorschutzschalter 1 St. Box

Schneider Electric GV2ME06 GV2ME06 Motorschutzschalter 1 St. Box

Conrad Electronic

CHF 69.95^*

Schneider Electric GV2ME20 GV2ME20 Motorschutzschalter 1 St. Box

Schneider Electric GV2ME20 GV2ME20 Motorschutzschalter 1 St. Box

Conrad Electronic

CHF 73.95^*

Eaton P1-25/EA/SVB Nockenschalter absperrbar 25 A 690 V 1 x 90 ° Gelb, Rot 1 St. Piece

Eaton P1-25/EA/SVB Nockenschalter absperrbar 25 A 690 V 1 x 90 ° Gelb, Rot 1 St. Piece

Conrad Electronic

CHF 47.95^*
