Name: Diotec Z-Diode ZY22 Gehäuseart (Halbleiter) DO-41 Zener-Spannung 22 V Leistung (max) P(TOT) 2 W Sperrspannung U(R) 12 V
Brand: Diotec
SKU: 2811709
Availability: BackOrder

Zwei schwarze Zylinder mit langen silbernen Drähten an beiden Enden, vermutlich elektronische Bauteile oder Dioden.

Abbildung ähnlich

Produkt-Art

Z-Diode

Zener-Spannung U(Z)

22 V

Leistung (max) P(TOT)

2 W

Sperrspannung U(R)

12 V

Gehäuse

DO-41

Datenblatt (PDF)

Lieferung Mi., 11. Nov.

2850 Stück

Anzahl

Stück

Min.: 250

Gesamt (CHF 0.09 / Stück)

CHF 0.10

-12 %

CHF 21.97

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Zener, DO-41, 22V, 2W, 5%

Unser Service für Sie

Technische Daten

Typ: Axial
Gehäuse: DO-41
Zener Spannung - Vzmin: 20.80 V
Vznom: 22.00 V
Vzmax: 23.30 V
Iztest: 25.00 mA
Verlustleistung - Ptot: 2.000 W
Sperrschicht Temperatur - Tjmax: 150 °C
Sperrstrom - IR: 1.000 µA
VR: 12 V
Inhärenter Differentieller Widerstand - rzj: 6.0 Ω
Sperrschicht Kapazität - Cj: pF
VR: V

Typ: ZY22

Produkt-Art: Z-Diode

Hersteller: Diotec

Zener-Spannung U(Z): 22 V

Leistung (max) P(TOT): 2 W

Sperrspannung U(R): 12 V

Betriebstemperatur (max.): 150 °C

Z.-Spg. max.: 23.30 V

Z.-Spg. min.: 20.80 V

Gehäuse: DO-41

Montageart: Durchsteckmontage

RoHS-konform: Ja

Sperrstrom I(r): 1 µA

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Gehäuse

Zener-Spannung U(Z)

Sperrspannung U(R)

Leistung (max) P(TOT)

Montageart

Diotec Z-Diode ZY22 Gehäuseart (Halbleiter) DO-41 Zener-Spannung 22 V Leistung (max) P(TOT) 2 W Sperrspannung U(R) 12 V

Bestell-Nr.:2811709

Lieferung Mi., 11. Nov.

2850 StückConrad Electronic

Dieser Artikel

DO-41

22 V

12 V

2 W

Durchsteckmontage

Stück

Min.: 250

Vielfache: 1

CHF 0.08789^*

Diotec Z-Diode ZMC8.2 Gehäuseart (Halbleiter) Quadro MicroMelf Zener-Spannung 8.20 V Leistung (max) P(TOT) 0.5 W Sperrspannung U(R) 6 V

Bestell-Nr.:2811452

Lieferung Do., 11. März 2027

Conrad Electronic

Quadro MicroMelf

8.20 V

6 V

0.5 W

Oberflächenmontage

Stück

Min.: 750

Vielfache: 1

CHF 0.04456^*

Diotec Z-Diode ZMM8B2 Gehäuseart (Halbleiter) SOD-80 Zener-Spannung 8.20 V Leistung (max) P(TOT) 0.5 W Sperrspannung U(R) 6 V

Bestell-Nr.:2811578

Lieferung Di., 15. Dez. 2026

Conrad Electronic

SOD-80

8.20 V

6 V

0.5 W

Oberflächenmontage

Stück

Min.: 750

Vielfache: 1

CHF 0.03664^*

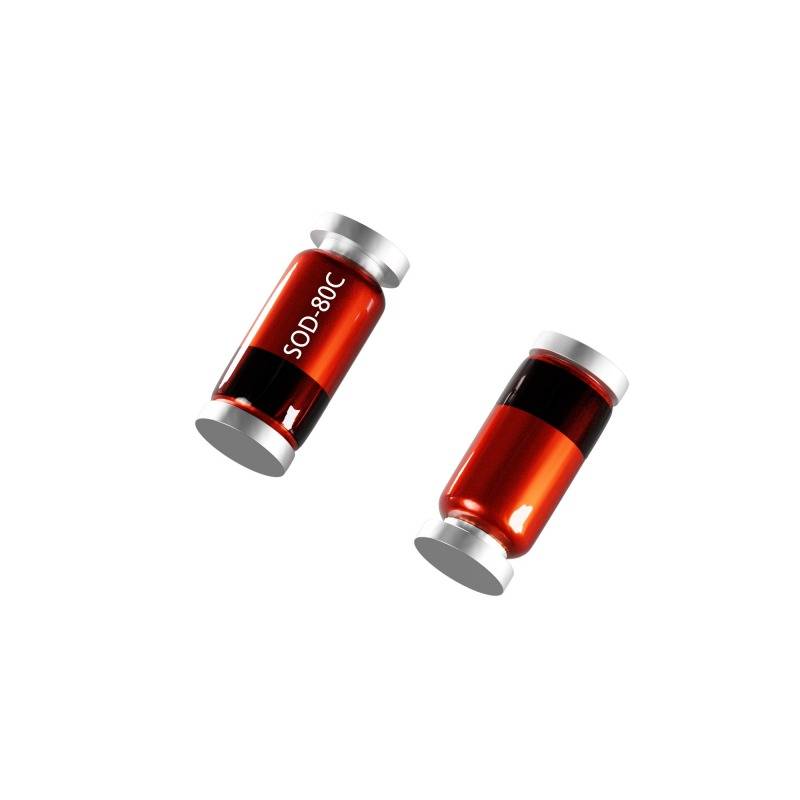

Diotec Z-Diode ZMM9B1 Gehäuseart (Halbleiter) SOD-80 Zener-Spannung 9.10 V Leistung (max) P(TOT) 0.5 W Sperrspannung U(R) 7 V

Bestell-Nr.:2811579

Lieferung Di., 15. Dez. 2026

Conrad Electronic

SOD-80

9.10 V

7 V

0.5 W

Oberflächenmontage

Stück

Min.: 750

Vielfache: 1

CHF 0.03664^*

Diotec Z-Diode ZPD75 Gehäuseart (Halbleiter) DO-35 Zener-Spannung 75 V Leistung (max) P(TOT) 0.5 W Sperrspannung U(R) 52 V

Bestell-Nr.:2811679

Lieferung Di., 15. Dez. 2026

Conrad Electronic

DO-35

75 V

52 V

0.5 W

Durchsteckmontage

Stück

Min.: 750

Vielfache: 1

CHF 0.0493^*

Diotec Z-Diode ZPD8B2 Gehäuseart (Halbleiter) DO-35 Zener-Spannung 8.20 V Leistung (max) P(TOT) 0.5 W Sperrspannung U(R) 6 V

Bestell-Nr.:2811680

Lieferung Mi., 11. Nov.

6003 StückConrad Electronic

DO-35

8.20 V

6 V

0.5 W

Durchsteckmontage

Stück

Min.: 1000

Vielfache: 1

CHF 0.02182^*

Diotec Z-Diode ZPY200 Gehäuseart (Halbleiter) DO-41 Zener-Spannung 200 V Leistung (max) P(TOT) 1.3 W Sperrspannung U(R) 90 V

Bestell-Nr.:2811689

Lieferung Mi., 11. Nov.

4700 StückConrad Electronic

DO-41

200 V

90 V

1.3 W

Durchsteckmontage

Stück

Min.: 250

Vielfache: 1

CHF 0.08789^*

Diotec Z-Diode ZPY51 Gehäuseart (Halbleiter) DO-41 Zener-Spannung 51 V Leistung (max) P(TOT) 1.3 W Sperrspannung U(R) 24 V

Bestell-Nr.:2811690

Lieferung Fr., 22. Jan. 2027

Conrad Electronic

DO-41

51 V

24 V

1.3 W

Durchsteckmontage

Stück

Min.: 250

Vielfache: 1

CHF 0.09837^*

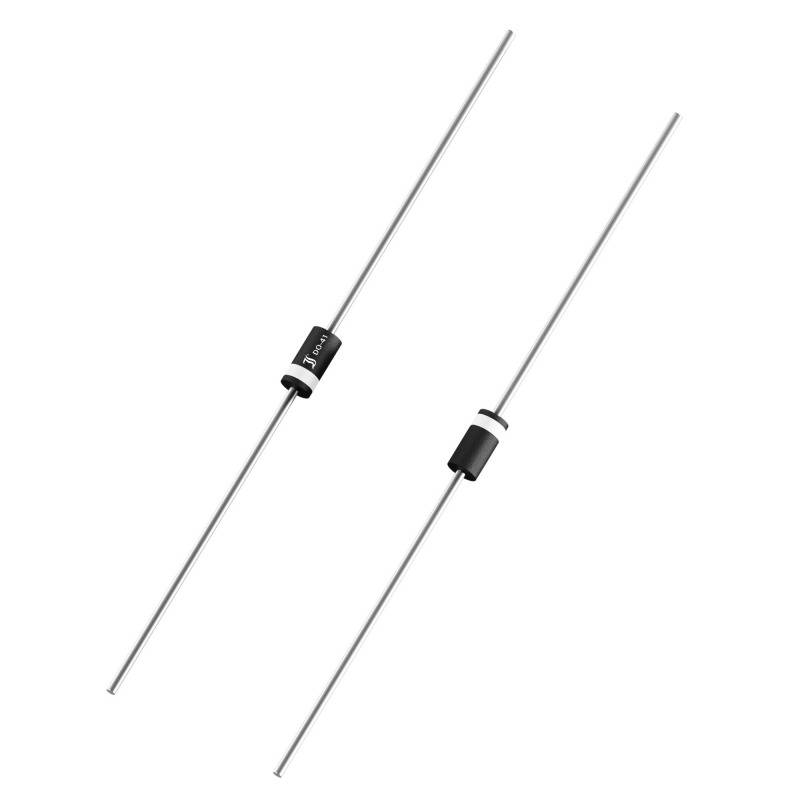

Diotec Z-Diode ZPY91 Gehäuseart (Halbleiter) DO-41 Zener-Spannung 91 V Leistung (max) P(TOT) 1.3 W Sperrspannung U(R) 41 V

Bestell-Nr.:2811691

Lieferung Fr., 22. Jan. 2027

Conrad Electronic

DO-41

91 V

41 V

1.3 W

Durchsteckmontage

Stück

Min.: 250

Vielfache: 1

CHF 0.08789^*

Diotec Z-Diode ZY1 Gehäuseart (Halbleiter) DO-41 Zener-Spannung 0.77 V Leistung (max) P(TOT) 2 W

Bestell-Nr.:2811692

Sofort-Lieferung Mo., 19. Okt.

4643 StückConrad Electronic

DO-41

0.77 V

2 W

Durchsteckmontage

Stück

Min.: 10

Vielfache: 1

CHF 0.21361^*

Dokumente & Downloads

Datenblatt

Datenblatt 2811709 Diotec Z-Diode ZY22 Gehäuseart (Halbleiter) DO-41 Zener-Spannung 22 V Leistung (max) P(TOT) 2 W Sperrspannung U(R) 12 V

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2811709 Diotec Z-Diode ZY22 Gehäuseart (Halbleiter) DO-41 Zener-Spannung 22 V Leistung (max) P(TOT) 2 W Sperrspannung U(R) 12 V

Beschreibung

Zenerdiode, Typ=ZY22, Betriebstemperatur, max.=150 °C, Betriebstemperatur, min.=-50 °C, Durchlassspannung (Vf)=-999, Leistungsverteilung (PV)=2 W, Pins=2, Prüfstrom=25 mA, Reflow Löttemperatur max=260 °C, Sperrstrom=1 µA, Thermischer Widerstand=45 K/W, Zener-Impedanz=6 Ω, Zener-Spannung=22 V, Zener-Strom=86 mA, Zener-Toleranz=5 %, Bauform=DO-41, Konfiguration=Einfach, Montageart=Durchsteckmontage, Verpackung=Gurtware, Serien=ZY
