Name: Bürkert Direktgesteuertes Ventil 226664 6650 24 V/DC Flansch Nennweite (Details) 0.8 mm Direktwirkend 1 St.
Brand: Bürkert
SKU: 625770
Availability: BackOrder

Elektronisches Bauteil mit der Aufschrift 'burkert Made in Germany'. Beinhaltet Anschlüsse für 'NC', 'COM' und 'NO'.

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Di., 17. Nov.

1 Stück

Anzahl

Stück

Gesamt (CHF 143.95 / Stück)

CHF 143.95

inkl. MwSt.

nur CHF 15.00

Nur noch 1 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Miniaturisiertes mediengetrenntes Magnetventil für Analysentechnik

Nur 4,5 mm Anreihmaß
Mediengetrennt, für aggressive Medien
Direktwirkend
Vakuum bis 3 bar
Schnellschaltend

Technische Daten

Nennweite 0,8 mm
Leitungsanschluss Flansch
Kv-Wert 0,010 m³/h
Druckbereich Vakuum bis 3 bar
Max. Differenzdruck 3 bar
Batteriespannung 24 V
Mediumstemperatur +15 bis +50 °C
Umgebungstemperatur +10 bis +50 °C
Internes Volumen ca. 30 µl
Nennleistung 5,7 W Anzugsleistung (für 5 ms), 0,7 W Halteleistung
Schaltfrequenz: max. 80 Hz
Schaltzeit: < 5 ms (nach ISO 12238)

Produkt-Art: Direktgesteuertes Ventil

Betriebsspannung: 24 V/DC

Betriebsdruck (max.): 3 bar

Gehäusematerial: PEEK

Anschluss: Flansch

Betriebs-Medium: neutrale und aggressive Flüssigkeiten und Gase

Betriebstemperatur: 10 bis 50 °C

Medien-Temperatur Bereich: +15 bis +50 °C

Herst.-Teilenr.: 226664

Ausführung: 6650

Betriebsdruck (min.): -1 bar

Max. Betriebstemperatur: 50 °C

Min. Betriebstemperatur: 10 °C

Dichtungsmaterial: FFPM

Funktion: 2/2-Wege

Gewicht: 0.012 kg

Max. Medien-Temperatur: +50 °C

Min. Medien-Temperatur: +15 °C

Medium: Aggressive Medien

Nennweite: 0.8 mm

Besonderheiten: Flansch

Länge: 38 mm

Schaltfrequenz: 80 Hz

Max. Umgebungstemperatur: +50 °C

Min. Umgebungstemperatur: +10 °C

Wirkungsweise: Direktwirkend

kv-Wert: 0.010 m³/h

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Betriebsspannung

Anschluss

Betriebsdruck (max.)

Gehäusematerial

Bürkert Direktgesteuertes Ventil 122101 0330 24 V/DC G 1/4 Muffe Nennweite (Details) 4 mm Direktwirkend 1 St.

Bestell-Nr.:623811

Lieferung Di., 17. Nov.

1 StückConrad Electronic

24 V/DC

G 1/4 Muffe

3 bar

Edelstahl

Stück

Min.: 1

Vielfache: 1

CHF 363.95^*

Bürkert Direktgesteuertes Ventil 124909 0330 230 V/AC G 1/4 Muffe Nennweite (Details) 3 mm Direktwirkend 1 St.

Bestell-Nr.:623812

Lieferung Di., 17. Nov.

1 StückConrad Electronic

230 V/AC

G 1/4 Muffe

10 bar

Messing

Stück

Min.: 1

Vielfache: 1

CHF 205.95^*

Bürkert Direktgesteuertes Ventil 124912 0330 230 V/AC G 1/4 Muffe Nennweite (Details) 4 mm Direktwirkend 1 St.

Bestell-Nr.:623813

Lieferung Di., 17. Nov.

1 StückConrad Electronic

230 V/AC

G 1/4 Muffe

5 bar

Messing

Stück

Min.: 1

Vielfache: 1

CHF 205.95^*

Bürkert Direktgesteuertes Ventil 124922 0330 24 V/DC G 1/4 Muffe Nennweite (Details) 2 mm Direktwirkend 1 St.

Bestell-Nr.:623815

Lieferung Di., 17. Nov.

1 StückConrad Electronic

24 V/DC

G 1/4 Muffe

12 bar

Messing

Stück

Min.: 1

Vielfache: 1

CHF 205.95^*

Bürkert Direktgesteuertes Ventil 124925 0330 230 V/AC G 1/4 Muffe Nennweite (Details) 2 mm Direktwirkend 1 St.

Bestell-Nr.:623816

Lieferung Di., 17. Nov.

1 StückConrad Electronic

230 V/AC

G 1/4 Muffe

12 bar

Messing

Stück

Min.: 1

Vielfache: 1

CHF 205.95^*

Bürkert Direktgesteuertes Ventil 124927 0330 24 V/DC G 1/4 Muffe Nennweite (Details) 3 mm Direktwirkend 1 St.

Bestell-Nr.:623818

Lieferung Di., 17. Nov.

1 StückConrad Electronic

24 V/DC

G 1/4 Muffe

8 bar

Messing

Stück

Min.: 1

Vielfache: 1

CHF 205.95^*

Bürkert Direktgesteuertes Ventil 124928 0330 24 V/AC G 1/4 Muffe Nennweite (Details) 3 mm Direktwirkend 1 St.

Bestell-Nr.:623819

Lieferung Di., 17. Nov.

1 StückConrad Electronic

24 V/AC

G 1/4 Muffe

8 bar

Messing

Stück

Min.: 1

Vielfache: 1

CHF 205.95^*

Bürkert Direktgesteuertes Ventil 124930 0330 230 V/AC G 1/4 Muffe Nennweite (Details) 3 mm Direktwirkend 1 St.

Bestell-Nr.:623821

Lieferung Di., 17. Nov.

1 StückConrad Electronic

230 V/AC

G 1/4 Muffe

8 bar

Messing

Stück

Min.: 1

Vielfache: 1

CHF 205.95^*

Bürkert Direktgesteuertes Ventil 124932 0330 24 V/DC G 1/4 Muffe Nennweite (Details) 2 mm Direktwirkend 1 St.

Bestell-Nr.:623823

Lieferung Di., 17. Nov.

1 StückConrad Electronic

24 V/DC

G 1/4 Muffe

12 bar

Edelstahl

Stück

Min.: 1

Vielfache: 1

CHF 323.95^*

Bürkert Direktgesteuertes Ventil 124933 0330 24 V/AC G 1/4 Muffe Nennweite (Details) 2 mm Direktwirkend 1 St.

Bestell-Nr.:623825

Lieferung Di., 17. Nov.

1 StückConrad Electronic

24 V/AC

G 1/4 Muffe

12 bar

Edelstahl

Stück

Min.: 1

Vielfache: 1

CHF 323.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 625770 Bürkert Direktgesteuertes Ventil 226664 6650 24 V/DC Flansch Nennweite (Details) 0.8 mm Direktwirkend 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 625770 Bürkert Direktgesteuertes Ventil 226664 6650 24 V/DC Flansch Nennweite (Details) 0.8 mm Direktwirkend 1 St.

Beschreibung

Der Typ 6650 setzt mit dem geringen Anreihmaß von 4,5 mm einen neuen Standard in der Miniaturisierung mediengetrennter Magnetventile. Das konsequent optimierte Design ermöglicht reproduzierbares und präzises Dosieren, eine gute Spülbarkeit und eignet sich dank der hochwertigen Materialien auch für den Einsatz aggressiver Chemikalien. Es ist ideal geeignet für Anwendungen wo höchste fluidische Leistungen auf kleinstem Raum gefordert sind.

Ausführung

2/2-Wege-Klappanker-Magnetventil
Stromlos geschlossen
Gehäusewerkstoff PEEK
Dichtwerkstoff FFKM (Simriz)
Medien: beständig gegen neutrale und aggressive Flüssigkeiten und Gase
Spannungstoleranz ±10 %
Nennbetriebsart: Dauerbetrieb 100 % Einschaltdauer mit Leistungsabsenkungselektronik
Schutzart IP 65

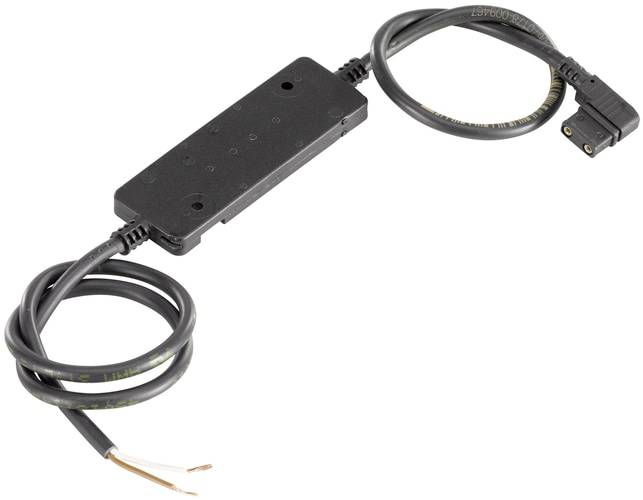

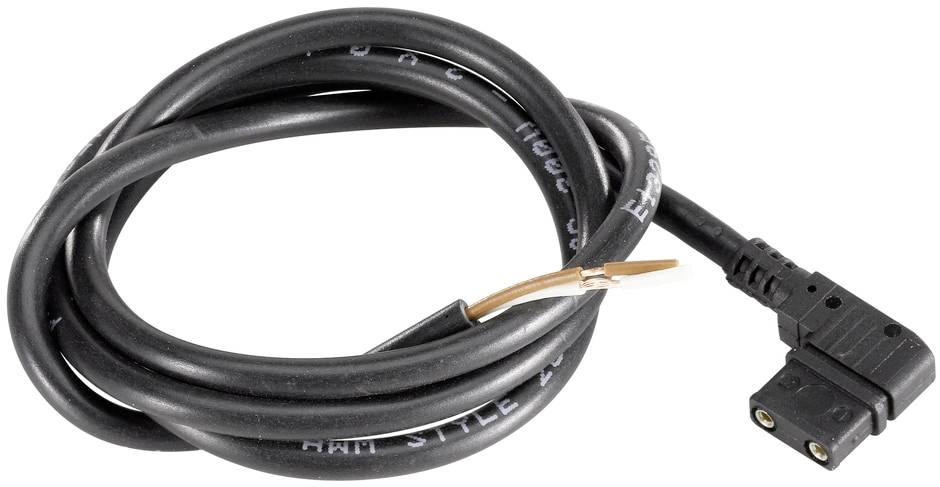

Elektrischer Anschluss: Stecker mit Litze und integrierter Leistungsabsenkungs-Elektronik oder Stecker mit Litze
Einbaulage beliebig, bei Anreihung einheitliche Polarität beachten

Hinweise

Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Bitte das Ventil nur mit integriertem Booster- und Leistungsabsenkungselektronik betreiben (siehe Zubehör).

Wird auf eine Leistungsabsenkung verzichtet, reduziert sich die zulässige Einschaltdauer (siehe Bedienungsanleitung)..

Beschreibung

Ausführung

2/2-Wege-Klappanker-Magnetventil
Stromlos geschlossen
Gehäusewerkstoff PEEK
Dichtwerkstoff FFKM (Simriz)
Medien: beständig gegen neutrale und aggressive Flüssigkeiten und Gase
Spannungstoleranz ±10 %
Nennbetriebsart: Dauerbetrieb 100 % Einschaltdauer mit Leistungsabsenkungselektronik
Schutzart IP 65
Elektrischer Anschluss: Stecker mit Litze und integrierter Leistungsabsenkungs-Elektronik oder Stecker mit Litze
Einbaulage beliebig, bei Anreihung einheitliche Polarität beachten
