Name: binder 99 5125 00 07-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 7 Serie (Rundsteckverbinder): 423 1 St.
Brand: binder
SKU: 3216271
Availability: BackOrder

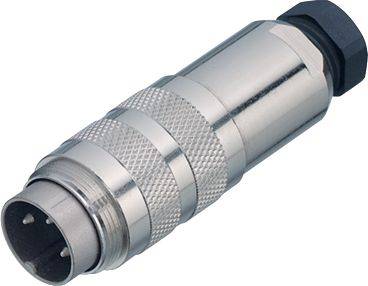

Metallischer, zylindrischer Stecker mit gerändelter Oberfläche und mehreren Stiftkontakten an einem Ende. Geeignet für elektrische Verbindungen.

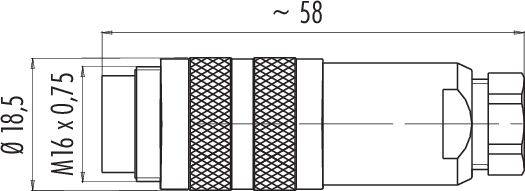

Technische Zeichnung eines zylindrischen Steckers mit den Maßen: Durchmesser 18,5 mm, Länge ca. 58 mm, Gewinde M16 x 0,75.

'Diagramm eines 7-poligen Steckers mit nummerierten Kontakten. Kontakte sind gleichmäßig im Kreis angeordnet, Nummer 7 in der Mitte.'

1/3

Abbildung ähnlich

Produkt-Art

Kabelstecker

Bauform

Stecker, gerade

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

Lieferung Mo., 14. Dez.

Anzahl

Stück

Gesamt (CHF 22.95 / Stück)

CHF 22.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

99 5125 00 07 Serie 423

M16 IP67 Kabelstecker
Polzahl: 7
4.0 - 6.0 mm
schirmbar
löten
IP67
UL

Technische Daten

EMV-Tauglichkeit: schirmbar
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 5 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: I
Verschmutzungsgrad: 1
Material Kontaktkörper: PBT (UL94 V-0)
Kabeldurchlass: 4.0 - 6.0 mm
Montageart: Kabelmontage

Typ: 99 5125 00 07

Produkt-Art: Kabelstecker

Bauform: Stecker, gerade

Gesamtpolzahl: 7

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 5 A

Nennstrom - gerundet: 5 A

Verschluss: schrauben

Nennspannung: 125 V

Kontaktmaterial: CuZn

Gehäuse-Material: Messing vernickelt

: AWG 18

Herst.-Teilenr.: 99 5125 00 07-20

Polzahl: 7

max. Querschnitt: 0.75 mm²

Querschnitt-Bereich: 0.75 mm² (max)

RoHS-konform: Ja

: IP67

Serie: 423

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Nennstrom - gerundet

Anschluss

Bauform

Gesamtpolzahl

Produkt-Art

Nennspannung

binder 99 5101 00 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Bestell-Nr.:3216182

Lieferung Mo., 14. Dez.

Conrad Electronic

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

Stück

Min.: 1

Vielfache: 1

CHF 28.95^*

binder 99 5101 09 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Bestell-Nr.:3216183

Lieferung Mo., 14. Dez.

Conrad Electronic

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

Stück

Min.: 1

Vielfache: 1

CHF 24.95^*

binder 99 5101 15 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Bestell-Nr.:3216184

Lieferung Fr., 13. Nov.

44 StückConrad Electronic

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

Stück

Min.: 1

Vielfache: 1

CHF 19.95^*

binder 99 5101 19 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Bestell-Nr.:3216185

Lieferung Fr., 13. Nov.

20 StückConrad Electronic

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

Stück

Min.: 1

Vielfache: 1

CHF 23.95^*

binder 99 5101 40 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Bestell-Nr.:3216186

Lieferung Mo., 14. Dez.

Conrad Electronic

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

Stück

Min.: 1

Vielfache: 1

CHF 21.95^*

binder 99 5101 75 02-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Bestell-Nr.:3216187

Lieferung Mo., 14. Dez.

Conrad Electronic

7 A

Löten

Stecker, gewinkelt

Winkelstecker

250 V

Stück

Min.: 1

Vielfache: 1

CHF 22.95^*

binder 99 5102 00 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Bestell-Nr.:3216188

Lieferung Mo., 14. Dez.

Conrad Electronic

7 A

Löten

Buchse, gerade

Kabeldose

250 V

Stück

Min.: 1

Vielfache: 1

CHF 29.95^*

binder 99 5102 09 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Bestell-Nr.:3216189

Lieferung Mo., 14. Dez.

Conrad Electronic

7 A

Löten

Buchse, gerade

Kabeldose

250 V

Stück

Min.: 1

Vielfache: 1

CHF 23.95^*

binder 99 5102 15 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Bestell-Nr.:3216190

Lieferung Fr., 13. Nov.

18 StückConrad Electronic

7 A

Löten

Buchse, gerade

Kabeldose

250 V

Stück

Min.: 1

Vielfache: 1

CHF 20.95^*

binder 99 5102 19 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Bestell-Nr.:3216191

Lieferung Mo., 14. Dez.

Conrad Electronic

7 A

Löten

Buchse, gerade

Kabeldose

250 V

Stück

Min.: 1

Vielfache: 1

CHF 29.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3216271 binder 99 5125 00 07-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 7 Serie (Rundsteckverbinder): 423 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3216271 binder 99 5125 00 07-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 7 Serie (Rundsteckverbinder): 423 1 St.

Beschreibung

Diese sieben Serien Miniatur-Rundsteckverbinder sind dank einer großen Auswahl an Verriegelungssystemen, Kontaktanordnungen, IP-Schutzarten und Anschlüssen für ein breites Anwendungsspektrum geeignet. Kunden können zwischen Push-Pull-, Snap-in-, Bajonett- und M16-Verriegelung wählen. Je nach Serie sind Steckverbinder mit 2 bis 24 Kontakten in Kabel- oder Flanschausführung erhältlich. Anschlussarten sind Crimp-, Tauchlöt-, Schraubklemm- und Lötanschlüsse, Litzen und angespritztes Kabel. Wie alle Produkte von binder werden diese Miniatur-Steckverbinder aus hochwertigen Materialien für eine lange und zuverlässige Nutzungsdauer hergestellt. Viele sind UL- und VDE-zugelassen, einige ASIG-konform.

Eigenschaften:

• Schutzart IP40, IP67, IP67-geschirmt oder IP68
• 2- bis 24-polig
• Gerade und abgewinkelte Kabelausführungen
• Flanschausführungen
• Vergoldete oder versilberte Messing- und Bronzekontakte
• 1000 Steckzyklen und mehr
• Mehrere Verriegelungssysteme, darunter Bajonett, Snap-in und M16
