Name: binder 99 4202 00 07-20 Kabeldose Buchse, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.
Brand: binder
SKU: 3216125
Availability: BackOrder

Ein schwarzer, zylindrischer Steckverbinder mit vier Polanschlüssen und Aufschrift 'LS 929'. Verwendet für elektrische Verbindungen.

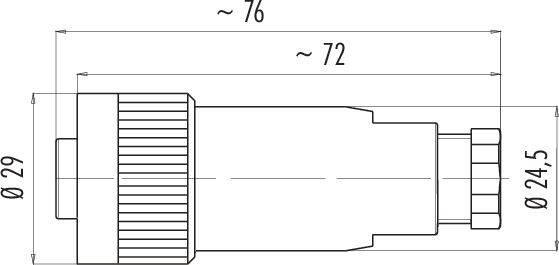

Technische Zeichnung eines zylindrischen Bauteils mit gerilltem Griff. Außenmaße: Länge ca. 76 mm, Durchmesser am Griff 29 mm, am Ende 24,5 mm.

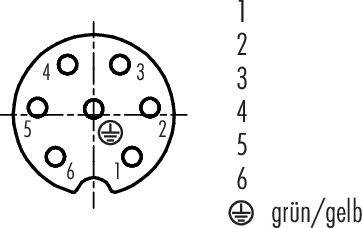

Diagramm eines DIN-Steckers mit sechs Anschluss-Pins und Erdungssymbol, daneben Nummerierung der Pins von 1 bis 6, Erdungsdraht grün/gelb.

1/3

Abbildung ähnlich

Produkt-Art

Kabeldose

Bauform

Buchse, gerade

Gesamtpolzahl

7 + PE

Anschluss

Crimpen

Inhalt

1 St.

Datenblatt (PDF)

Lieferung Fr., 13. Nov.

Anzahl

Stück

Gesamt (CHF 9.70 / Stück)

CHF 10.95

-11 %

CHF 9.70

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

99 4202 00 07 Serie 693

RD24 Kabeldose
Polzahl: 6+PE
6.0 - 8.0 mm
ungeschirmt
crimpen (Crimpkontakte müssen separat bestellt werden)
IP67
UL
ESTI+
VDE
PG9

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 5 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: III
Verschmutzungsgrad: 3
Material Kontaktkörper: PBT (UL94 V-0)
Kabeldurchlass: 6.0 - 8.0 mm
Montageart: Kabelmontage

Typ: 99 4202 00 07

Produkt-Art: Kabeldose

Bauform: Buchse, gerade

Gesamtpolzahl: 7 + PE

Anschluss: Crimpen

Inhalt: 1 St.

Nennstrom: 10 A

Nennstrom - gerundet: 10 A

Verschluss: schrauben

Voreilender Kontakt (PE): Ja

Nennspannung: 250 V

Herst.-Teilenr.: 99 4202 00 07-20

Polzahl: 7

: IP67
IP65

Serie: 693

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Nennstrom - gerundet

Anschluss

Bauform

Inhalt

Gesamtpolzahl

Produkt-Art

Nennspannung

binder 99 4202 00 07-20 Kabeldose Buchse, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3216125

Lieferung Fr., 13. Nov.

Conrad Electronic

Dieser Artikel

10 A

Crimpen

Buchse, gerade

1 St.

7 + PE

Kabeldose

250 V

Stück

Min.: 1

Vielfache: 1

CHF 9.70^*

binder 09 4203 00 07-20 Flanschstecker Flanschstecker Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3215184

Lieferung Mi., 11. Nov.

39 StückConrad Electronic

10 A

Crimpen

Flanschstecker

1 St.

7 + PE

Flanschstecker

250 V

Stück

Min.: 1

Vielfache: 1

CHF 5.75^*

binder 09 4204 00 07-20 Flanschdose Buchse, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3215185

Lieferung Mi., 11. Nov.

429 StückConrad Electronic

10 A

Crimpen

Buchse, gerade

1 St.

7 + PE

Flanschdose

250 V

Stück

Min.: 1

Vielfache: 1

CHF 7.05^*

binder 09 4219 150 07-20 Flanschstecker Flanschstecker Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3215186

Lieferung Mi., 11. Nov.

79 StückConrad Electronic

10 A

Schraubklemme

Flanschstecker

1 St.

7 + PE

Flanschstecker

250 V

Stück

Min.: 1

Vielfache: 1

CHF 18.95^*

binder 09 4220 150 07-20 Flanschdose Buchse, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3215187

Lieferung Mi., 11. Nov.

9 StückConrad Electronic

10 A

Schraubklemme

Buchse, gerade

1 St.

7 + PE

Flanschdose

250 V

Stück

Min.: 1

Vielfache: 1

CHF 22.95^*

binder 09 4223 150 04-20 Flanschstecker Flanschstecker Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3215188

Lieferung Mi., 11. Nov.

61 StückConrad Electronic

16 A

Schraubklemme

Flanschstecker

1 St.

4 + PE

Flanschstecker

400 V

Stück

Min.: 1

Vielfache: 1

CHF 11.95^*

binder 09 4224 150 04-20 Flanschdose Buchse, gerade Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3215189

Lieferung Mi., 11. Nov.

46 StückConrad Electronic

16 A

Schraubklemme

Buchse, gerade

1 St.

4 + PE

Flanschdose

400 V

Stück

Min.: 1

Vielfache: 1

CHF 12.95^*

binder 99 4201 00 07-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3216117

Lieferung Mi., 11. Nov.

319 StückConrad Electronic

10 A

Crimpen

Stecker, gerade

1 St.

7 + PE

Kabelstecker

250 V

Stück

Min.: 1

Vielfache: 1

CHF 10.95^*

binder 99 4201 110 07-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3216118

Lieferung Mi., 11. Nov.

33 StückConrad Electronic

10 A

Crimpen

Stecker, gerade

1 St.

7 + PE

Kabelstecker

250 V

Stück

Min.: 1

Vielfache: 1

CHF 10.95^*

binder 99 4201 14 07-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3216119

Lieferung Di., 1. Dez.

Conrad Electronic

10 A

Crimpen

Stecker, gerade

1 St.

7 + PE

Kabelstecker

250 V

Stück

Min.: 1

Vielfache: 1

CHF 8.20^*

Dokumente & Downloads

Datenblatt

Datenblatt 3216125 binder 99 4202 00 07-20 Kabeldose Buchse, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3216125 binder 99 4202 00 07-20 Kabeldose Buchse, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Beschreibung

Unser Sortiment an Power-Steckverbindern ist für praktisch jede Nieder- und Hochspannungsanwendung geeignet, von Sicherheits- und CCTV-Systemen über Feldbus-Ethernet-Komponenten bis hin zu AC- und DC-Motoren. Einige Modelle erfüllen die Anforderungen extremster Umgebungen – sowohl im Innen- als auch im Außenbereich. Es sind verschiedene Anschlussoptionen erhältlich, als Verriegelungssysteme sind Bajonett-, M23-, M25- und RD24-Verriegelung möglich. Einige Modelle sind ESTI+-, UL- und VDE-zugelassen. Um den Anwendungsbereich zu erweitern, können Nutzer zwischen geraden und rechtwinkligen Kabel- und Flanschausführungen wählen.

Eigenschaften:

• 3 bis 24 Kontakte, auch mit +PE
• Schutzart von IP40 bis IP69K
• UL-, VDE- und ESTI+-Zulassung
• Kabel- und Flanschformate
• Löt-, Schraubklemm-, Crimpanschluss und angespritztes Kabel
• Schirmbare Ausführungen
