Name: binder 99 0690 32 04-20 Rundsteckverbinder Buchse, gerade Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 814 1 St.
Brand: binder
SKU: 3215847
Availability: BackOrder

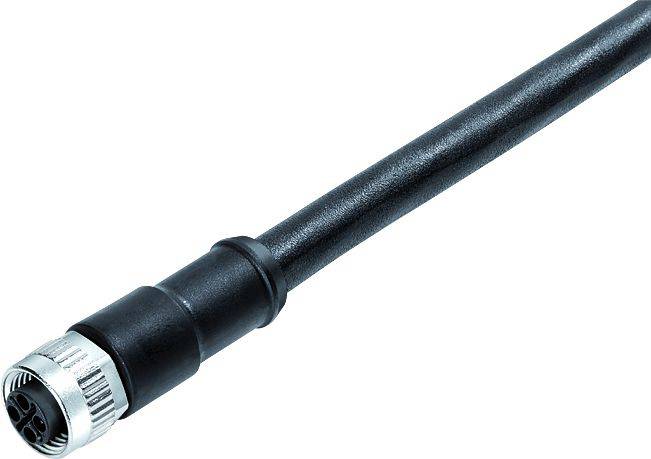

Ein schwarzer elektrischer Stecker mit silberner Schraubfassung und mehreren Anschlusskontakten, industrielles Design.

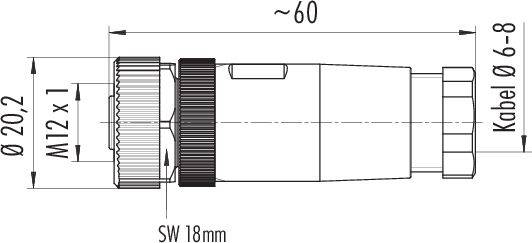

'Technische Zeichnung eines Steckverbinders: Länge ~60 mm, Durchmesser 20,2 mm, Kabeldurchmesser 6-8 mm, Gewinde M12 x 1, Schlüsselweite 18 mm.'

Ein kreisförmiges elektrisches Schaltbild mit vier nummerierten Anschlüssen 1 bis 4 und einem Erdungssymbol im oberen rechten Bereich.

1/3

Abbildung ähnlich

Produkt-Art

Rundsteckverbinder

Bauform

Buchse, gerade

Gesamtpolzahl

4 + PE

Anschluss

Schraubklemme

Inhalt

1 St.

Datenblatt (PDF)

Lieferung Mo., 21. Dez. 2026

Anzahl

Stück

Gesamt (CHF 22.95 / Stück)

CHF 27.95

-18 %

CHF 22.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

99 0690 32 04 Serie 814

M12-S Kabeldose
Polzahl: 3+PE
6.0 - 8.0 mm
ungeschirmt
schraubklemm
IP67
UL
VDE

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: II
Überspannungskategorie: III
Verschmutzungsgrad: 3
Material Kontaktkörper: PA
Kabeldurchlass: 6.0 - 8.0 mm
Montageart: Kabelmontage

Typ: 99 0690 32 04

Produkt-Art: Rundsteckverbinder

Bauform: Buchse, gerade

Gesamtpolzahl: 4 + PE

Anschluss: Schraubklemme

Inhalt: 1 St.

Nennstrom: 12 A

Nennstrom - gerundet: 12 A

Verschluss: schrauben

Voreilender Kontakt (PE): Ja

Nennspannung: 630 V

Kontaktmaterial: CuZn

Gehäuse-Material: PA

: AWG 16 / AWG 14

Herst.-Teilenr.: 99 0690 32 04-20

Polzahl: 4

max. Querschnitt: 1.50 mm²

Querschnitt-Bereich: 1.50 mm² (max)

RoHS-konform: Ja

: IP67

Serie: 814

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Bauform

Herstellerfarbe

Inhalt

Gesamtpolzahl

Produkt-Art

binder 77 0687 0000 50704-0200-20 Rundstecker konfektioniert Stecker, gewinkelt Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 814 1 St.

Bestell-Nr.:3215366

Lieferung Mi., 30. Dez. 2026

Conrad Electronic

Kabel mit Stecker

Stecker, gewinkelt

Schwarz

1 St.

4 + PE

Rundstecker konfektioniert

Stück

Min.: 1

Vielfache: 1

CHF 35.95^*

binder 77 0687 0000 50704-0500-20 Rundstecker konfektioniert Stecker, gewinkelt Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 814 1 St.

Bestell-Nr.:3215367

Lieferung Mo., 14. Dez.

Conrad Electronic

Kabel mit Stecker

Stecker, gewinkelt

Schwarz

1 St.

4 + PE

Rundstecker konfektioniert

Stück

Min.: 1

Vielfache: 1

CHF 51.95^*

binder 77 0689 0000 50703-0200-20 Rundstecker konfektioniert Stecker, gerade Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 814 1 St.

Bestell-Nr.:3215368

Lieferung Fr., 18. Dez. 2026

Conrad Electronic

Kabel mit Stecker

Stecker, gerade

Schwarz

1 St.

3 + PE

Rundstecker konfektioniert

Stück

Min.: 1

Vielfache: 1

CHF 28.95^*

binder 77 0689 0000 50703-0500-20 Rundstecker konfektioniert Stecker, gerade Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 814 1 St.

Bestell-Nr.:3215369

Lieferung Mo., 14. Dez.

Conrad Electronic

Kabel mit Stecker

Stecker, gerade

Schwarz

1 St.

3 + PE

Rundstecker konfektioniert

Stück

Min.: 1

Vielfache: 1

CHF 55.95^*

binder 77 0689 0000 50704-0200-20 Rundstecker konfektioniert Stecker, gerade Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 814 1 St.

Bestell-Nr.:3215370

Lieferung Mo., 14. Dez.

Conrad Electronic

Kabel mit Stecker

Stecker, gerade

Schwarz

1 St.

4 + PE

Rundstecker konfektioniert

Stück

Min.: 1

Vielfache: 1

CHF 29.95^*

binder 77 0689 0000 50704-0500-20 Rundstecker konfektioniert Stecker, gerade Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 814 1 St.

Bestell-Nr.:3215371

Lieferung Fr., 18. Dez. 2026

Conrad Electronic

Kabel mit Stecker

Stecker, gerade

Schwarz

1 St.

4 + PE

Rundstecker konfektioniert

Stück

Min.: 1

Vielfache: 1

CHF 51.95^*

binder 77 0690 0000 50703-0500-20 Rundstecker konfektioniert Buchse, gerade Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 814 1 St.

Bestell-Nr.:3215373

Lieferung Mo., 14. Dez.

Conrad Electronic

Kabel mit Stecker

Buchse, gerade

Schwarz

1 St.

3 + PE

Rundstecker konfektioniert

Stück

Min.: 1

Vielfache: 1

CHF 51.95^*

binder 77 0690 0000 50704-0200-20 Rundstecker konfektioniert Buchse, gerade Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 814 1 St.

Bestell-Nr.:3215374

Lieferung Fr., 18. Dez. 2026

Conrad Electronic

Kabel mit Stecker

Buchse, gerade

Schwarz

1 St.

4 + PE

Rundstecker konfektioniert

Stück

Min.: 1

Vielfache: 1

CHF 37.95^*

binder 77 0690 0000 50704-0500-20 Rundstecker konfektioniert Buchse, gerade Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 814 1 St.

Bestell-Nr.:3215375

Lieferung Fr., 13. Nov.

15 StückConrad Electronic

Kabel mit Stecker

Buchse, gerade

Schwarz

1 St.

4 + PE

Rundstecker konfektioniert

Stück

Min.: 1

Vielfache: 1

CHF 63.95^*

binder 77 0690 0689 50703-0200-20 Rundstecker konfektioniert Buchse, gerade, Stecker, gerade Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 814 1 St.

Bestell-Nr.:3215376

Lieferung Fr., 18. Dez. 2026

Conrad Electronic

Kabel mit Stecker

Buchse, gerade

Schwarz

1 St.

3 + PE

Rundstecker konfektioniert

Stück

Min.: 1

Vielfache: 1

CHF 47.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3215847 binder 99 0690 32 04-20 Rundsteckverbinder Buchse, gerade Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 814 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3215847 binder 99 0690 32 04-20 Rundsteckverbinder Buchse, gerade Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 814 1 St.

Beschreibung

Die Power-Steckverbinder werden verwendet, um AC-Motoren, Antriebe und Motorschalter über längere Zeiträume mit hohen Spannungen zu versorgen, aber auch für Niederspannungsanwendungen wie Feldbus-Ethernet-Komponenten und Netzwerkgeräte. Hauptsächlich handelt es sich dabei um M12-, M18- und 7/8-Zoll-Rundsteckverbinder, die vom Kunden passend zum jeweiligen Einsatzbereich konfiguriert werden können. Die M12 Steckverbinder mit K und S Kodierung sind bis zu einen Bemessungsspannung von 630V AC einsetzbar.

Eigenschaften:

• 9 Produktserien
• Verschiedene Verriegelungssysteme, darunter M12, M18 und 7/8\"
• Kodierung, darunter M12 - S, -K, -T, -L und -US
• Schutzart von IP20 bis IP69K
• 2 bis 8 Kontakte, darunter 2+PE, 3+PE und 4+PE
• Geschirmt und schirmbar
• PUR- und PVC-Gehäuse
• Kabellängen von 0,5 m bis 10 m
