Name: binder 99 0603 00 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 678 1 St.
Brand: binder
SKU: 3215749
Availability: BackOrder

Ein runder schwarzer 5-poliger Stecker mit Metallring, typisch für elektrische Geräteverbindungen.

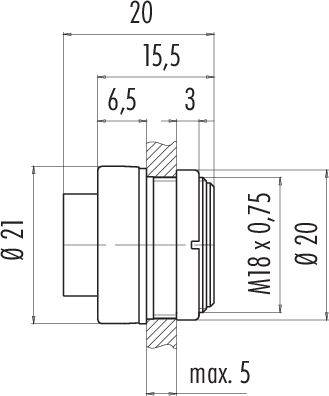

Technische Zeichnung eines Verbindungselements mit Abmessungen in Millimetern. Hauptdurchmesser 21 mm, Gewinde M18 x 0,75.

Schema eines elektrischen Steckers mit zwei Polen, nummeriert 1 und 2, auf weißem Hintergrund.

1/3

Abbildung ähnlich

Produkt-Art

Flanschstecker

Bauform

Flanschstecker

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 6.60 / Stück)

CHF 7.05

-6 %

CHF 6.60

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

99 0603 00 02 Serie 678

Bajonett Flanschstecker
Polzahl: 2
ungeschirmt
löten
IP40

Unser Service für Sie

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 5 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: I
Verschmutzungsgrad: 1
Material Kontaktkörper: PBT (UL94 V-0)
Montageart: Gehäusemontage

Typ: 99 0603 00 02

Produkt-Art: Flanschstecker

Bauform: Flanschstecker

Gesamtpolzahl: 2

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 7 A

Nennstrom - gerundet: 7 A

Verschluss: Bajonett

Nennspannung: 250 V

Kontaktmaterial: CuZn

Gehäuse-Material: PA

: AWG 18

Herst.-Teilenr.: 99 0603 00 02-20

Polzahl: 2

max. Querschnitt: 0.75 mm²

Querschnitt-Bereich: 0.75 mm² (max)

RoHS-konform: Ja

: IP40

Serie: 678

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Nennstrom - gerundet

Bauform

Inhalt

Gesamtpolzahl

Produkt-Art

Nennspannung

binder 99 0603 00 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 678 1 St.

Bestell-Nr.:3215749

Lieferung Fr., 27. Nov.

Conrad Electronic

Dieser Artikel

7 A

Flanschstecker

1 St.

Flanschstecker

250 V

Stück

Min.: 1

Vielfache: 1

CHF 6.60^*

binder 99 0601 00 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 678 1 St.

Bestell-Nr.:3215741

Lieferung Di., 10. Nov.

33 StückConrad Electronic

7 A

Stecker, gerade

1 St.

Kabelstecker

250 V

Stück

Min.: 1

Vielfache: 1

CHF 7.05^*

binder 99 0601 02 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 678 1 St.

Bestell-Nr.:3215742

Lieferung Di., 8. Dez.

Conrad Electronic

7 A

Stecker, gerade

1 St.

Kabelstecker

250 V

Stück

Min.: 1

Vielfache: 1

CHF 7.05^*

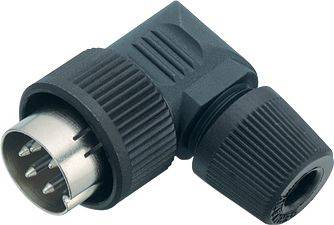

binder 99 0601 70 02-20 Winkelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 678 1 St.

Bestell-Nr.:3215743

Lieferung Di., 8. Dez.

Conrad Electronic

7 A

Stecker, gerade

1 St.

Winkelstecker

250 V

Stück

Min.: 1

Vielfache: 1

CHF 19.95^*

binder 99 0601 72 02-20 Winkelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 678 1 St.

Bestell-Nr.:3215744

Lieferung Di., 8. Dez.

Conrad Electronic

7 A

Stecker, gerade

1 St.

Winkelstecker

250 V

Stück

Min.: 1

Vielfache: 1

CHF 20.95^*

binder 99 0602 00 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 678 1 St.

Bestell-Nr.:3215745

Lieferung Di., 10. Nov.

72 StückConrad Electronic

7 A

Buchse, gerade

1 St.

Kabeldose

250 V

Stück

Min.: 1

Vielfache: 1

CHF 8.80^*

binder 99 0602 02 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 678 1 St.

Bestell-Nr.:3215746

Lieferung Di., 8. Dez.

Conrad Electronic

7 A

Buchse, gerade

1 St.

Kabeldose

250 V

Stück

Min.: 1

Vielfache: 1

CHF 9.70^*

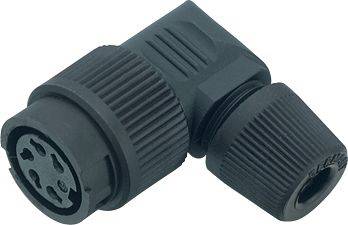

binder 99 0602 70 02-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 678 1 St.

Bestell-Nr.:3215747

Lieferung Mo., 16. Nov.

Conrad Electronic

7 A

Buchse, gewinkelt

1 St.

Winkeldose

250 V

Stück

Min.: 1

Vielfache: 1

CHF 25.95^*

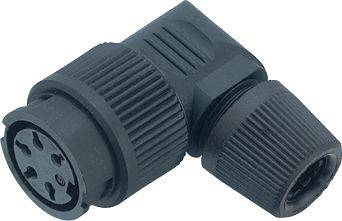

binder 99 0602 72 02-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 678 1 St.

Bestell-Nr.:3215748

Lieferung Di., 8. Dez.

Conrad Electronic

7 A

Buchse, gewinkelt

1 St.

Winkeldose

250 V

Stück

Min.: 1

Vielfache: 1

CHF 26.95^*

binder 99 0604 00 02-20 Flanschdose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 678 1 St.

Bestell-Nr.:3215750

Lieferung Di., 8. Dez.

Conrad Electronic

7 A

Buchse, gerade

1 St.

Flanschdose

250 V

Stück

Min.: 1

Vielfache: 1

CHF 4.65^*

Dokumente & Downloads

Datenblatt

Datenblatt 3215749 binder 99 0603 00 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 678 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3215749 binder 99 0603 00 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 678 1 St.

Beschreibung

Diese sieben Serien Miniatur-Rundsteckverbinder sind dank einer großen Auswahl an Verriegelungssystemen, Kontaktanordnungen, IP-Schutzarten und Anschlüssen für ein breites Anwendungsspektrum geeignet. Kunden können zwischen Push-Pull-, Snap-in-, Bajonett- und M16-Verriegelung wählen. Je nach Serie sind Steckverbinder mit 2 bis 24 Kontakten in Kabel- oder Flanschausführung erhältlich. Anschlussarten sind Crimp-, Tauchlöt-, Schraubklemm- und Lötanschlüsse, Litzen und angespritztes Kabel. Wie alle Produkte von binder werden diese Miniatur-Steckverbinder aus hochwertigen Materialien für eine lange und zuverlässige Nutzungsdauer hergestellt. Viele sind UL- und VDE-zugelassen, einige ASIG-konform.

Eigenschaften:

• Schutzart IP40, IP67, IP67-geschirmt oder IP68
• 2- bis 24-polig
• Gerade und abgewinkelte Kabelausführungen
• Flanschausführungen
• Vergoldete oder versilberte Messing- und Bronzekontakte
• 1000 Steckzyklen und mehr
• Mehrere Verriegelungssysteme, darunter Bajonett, Snap-in und M16
