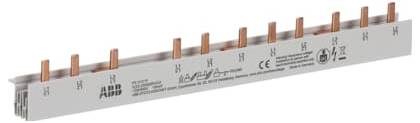

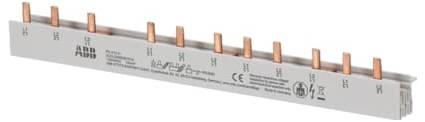

Name: ABB 2CDL230002R1012 Sammelschiene PS 3/12 FI Sammelschiene Grau 10 mm² 63 A 1 St.
Brand: ABB
SKU: 3785174
Availability: BackOrder

ABB 2CDL230002R1012 Sammelschiene PS 3/12 FI Sammelschiene Grau 10 mm² 63 A 1 St.-0

ABB 2CDL230002R1012 Sammelschiene PS 3/12 FI Sammelschiene Grau 10 mm² 63 A 1 St.-1

ABB 2CDL230002R1012 Sammelschiene PS 3/12 FI Sammelschiene Grau 10 mm² 63 A 1 St.-2

1/3

Produkt-Art

Sammelschiene

Typ

Isoliert

Passend für (Details)

Geräte mit N-Leiter

Betriebsspannung (Details)

690 V

Herstellerfarbe

Grau

Lieferung Fr., 20. Nov.

160 Stück

Anzahl

Stück

Gesamt (CHF 22.95 / Stück)

CHF 22.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Sammelschiene PS 3/12 FI

3, 12, 4, 44698 mm, 10 mm², 214 mm, 63 A, Stift, Isoliert: ja, 4,5 kV, 25 kA, 690 V, Geeignet für Geräte mit N-Leiter: ja, Geeignet für Geräte mit Hilfsschalter: nein, grau

Technische Daten

Anzahl der Phasen: 3 Polzahl: 12 Geeignet für Anzahl Geräte: 4 Teilungsmaß: 44698 mm Querschnitt: 10 mm² Länge: 214 mm Breite in Teilungseinheiten: 12 Bemessungsdauerstrom Iu: 63 A Ausführung des elektrischen Anschlusses: Stift Isoliert: ja Bemessungsstoßspannung: 4,5 kV Bedingter Bemessungskurzschlussstrom Iq: 25 kA Max. Bemessungsbetriebsspannung Ue: 690 V Bemessungskurzzeitstromfestigkeit Icw: 25 kA Geeignet für Geräte mit N-Leiter: ja Geeignet für Geräte mit Hilfsschalter: nein Farbe: grau ECLASS 7: Phasenschiene (27371306)

Typ: Isoliert

Produkt-Art: Sammelschiene

Passend für (Details): Geräte mit N-Leiter

Betriebsspannung (Details): 690 V

Herstellerfarbe: Grau

Querschnitt: 10 mm²

Polzahl: 12

Nennstrom: 63 A

Nennstrom - gerundet: 63 A

Anzahl Teilungen: 12

Inhalt: 1 St.

Länge: 214 mm

UKCA: Ja

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3785174 ABB 2CDL230002R1012 Sammelschiene PS 3/12 FI Sammelschiene Grau 10 mm² 63 A 1 St.

Beschreibung

ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)
