Ratgeber
Bauelemente sind essenzielle Bestandteile in der Elektronik. Es handelt sich dabei um die kleinsten, nicht weiter teilbaren Komponenten, aus denen ein Schaltkreis aufgebaut ist. Im Gegensatz zu passiven Bauelementen wie Widerständen, Kondensatoren oder Spulen, die lediglich Energie speichern, übertragen oder umwandeln, zeichnen sich aktive Bauelemente dadurch aus, dass sie Energie aus einer externen Quelle aufnehmen und verstärken oder steuern können. Zu den wichtigsten aktiven Bauelementen gehören Halbleiterkomponenten wie Transistoren, Dioden, integrierte Schaltungen (ICs) und Operationsverstärker. Sie spielen eine zentrale Rolle in der analogen sowie digitalen Elektronik. Ihr Einsatzbereich reicht von einfachen Verstärkern in Audiogeräten bis hin zu leistungsstarken Prozessoren in PCs und Mobilgeräten.

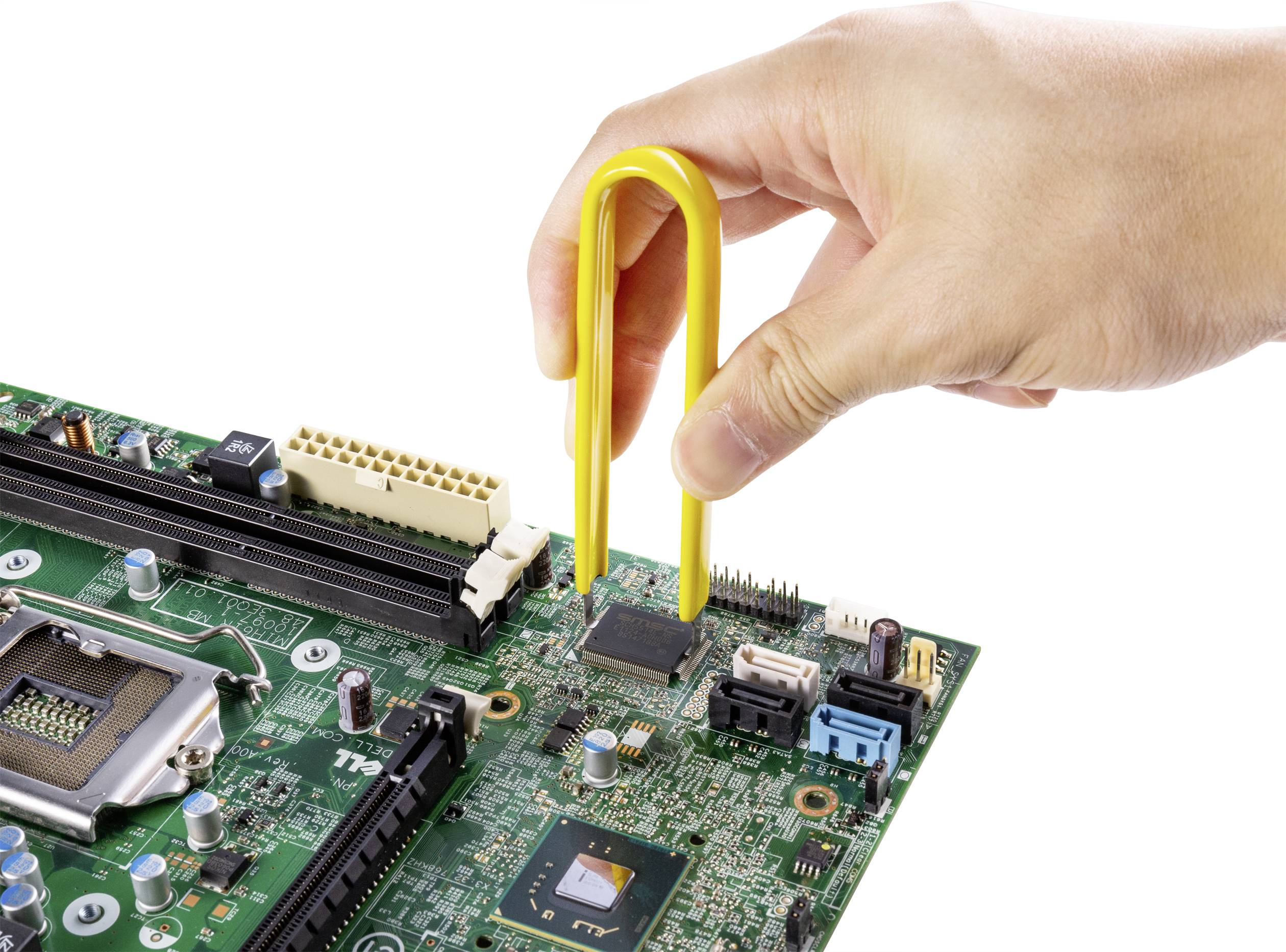

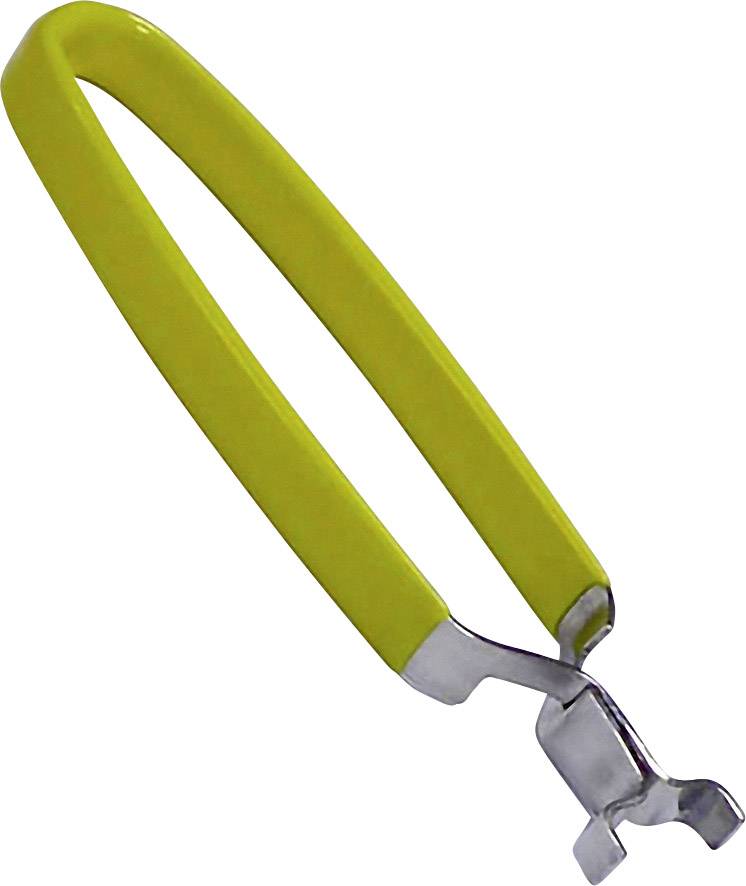

Damit aktive Bauelemente zuverlässig funktionieren und effizient arbeiten, ist das passende Zubehör entscheidend. Das können beispielsweise Heizelemente und Kühlkörper zur Temperaturkontrolle, aber auch Sockel, Gehäuse und Fassungen sowie Spezialwerkzeuge für die sichere Befestigung und Montage sein. Mithilfe des richtigen Zubehörs können Sie aktive Bauelemente optimal integrieren, die Leistungsfähigkeit Ihrer Elektronikanwendung steigern und deren Lebensdauer verlängern. In unserem Ratgeber geben wir Ihnen einen Überblick über das wichtigste Zubehör für aktive Bauelemente und erklären, auf welche Aspekte es bei der Auswahl zu achten gilt.
Heizelemente
Aktive Bauteile benötigen mitunter eine bestimmte Betriebstemperatur, um effizient und zuverlässig zu arbeiten. Zu diesem Zweck werden Heizelemente eingesetzt. Sie führen kontrolliert Wärme zu und stellen auf diese Weise die optimale Funktionalität des Bauteils sicher. Des Weiteren sorgen Heizelemente dafür, dass kälteempfindliche Komponenten in Umgebungen mit extremen Temperaturen nicht zu kalt werden, da das ihre Leistung sonst beeinträchtigen würde. Zudem verhindern sie Temperaturschwankungen, die zu Fehlfunktionen und Instabilitäten führen können. Heizelemente gibt es in zahlreichen Ausführungen und Bauformen, angefangen bei Modulen für den Ein- und Aufbau bis hin zu Heizfolien, die auf Oberflächen geklebt werden.

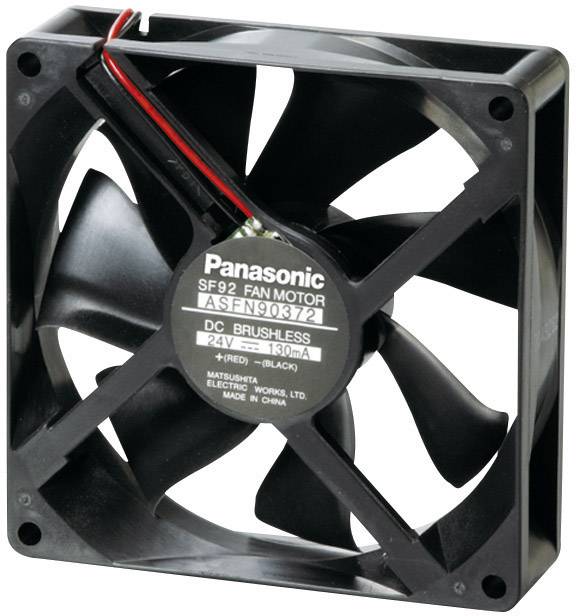

Lüfter und Gebläse
Lüfter und Gebläse dienen hauptsächlich der Kühlung elektronischer Bauteile. Mithilfe von Rotoren erzeugen sie einen Luftstrom, durch den Wärme, die durch den Betrieb der Komponenten entsteht, besser abtransportiert wird. Grundsätzlich zu unterscheiden sind Axiallüfter, bei denen sich die Luft entlang der Achse des Rotors bewegt, und Radiallüfter, bei denen die Luft in einem Winkel von 90 Grad zur Rotationsachse geleitet wird. Lüfter und Gebläse kommen vor allem in elektrischen Geräten und Anlagen zum Einsatz, die aufgrund ihrer hohen Leistungsfähigkeit viel Abwärme produzieren und dadurch Gefahr laufen, weniger effizient zu arbeiten oder zu überhitzen. Darüber hinaus werden sie in Heizgeräten verbaut, um die Warmluft schneller im Raum zu verteilen.

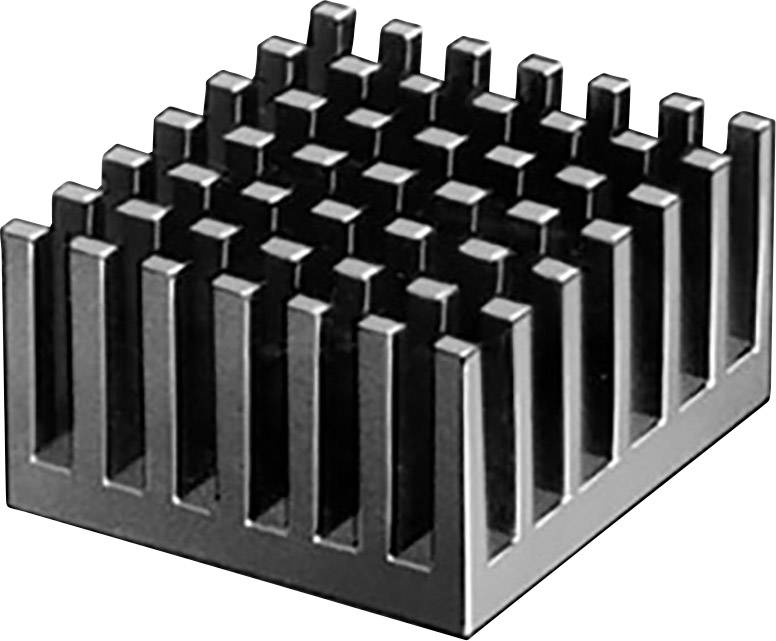

Kühlkörper
Kühlkörper werden an Bauelementen wie Halbleitern installiert, die ihre Wärme nicht in ausreichendem Maß selbst abführen können. Ihre Funktionsweise basiert auf dem Prinzip der Wärmeleitung und Wärmeabstrahlung. In der Regel bestehen Kühlkörper aus vielen einzelnen Lamellen oder Rippen, wodurch sich ihre Oberfläche vergrößert und mehr Wärme an die Umgebungsluft abgegeben werden kann. Unterstützt wird dieser Prozess durch Konvektion: Warme Luft dehnt sich aus und verliert dabei an Dichte, so dass sie leichter wird und aufsteigt, während kalte, dichtere Luft nach unten sinkt. Das führt zu einer natürlichen Luftzirkulation um den Kühlkörper, die den Abtransport der Wärme vorantreibt.

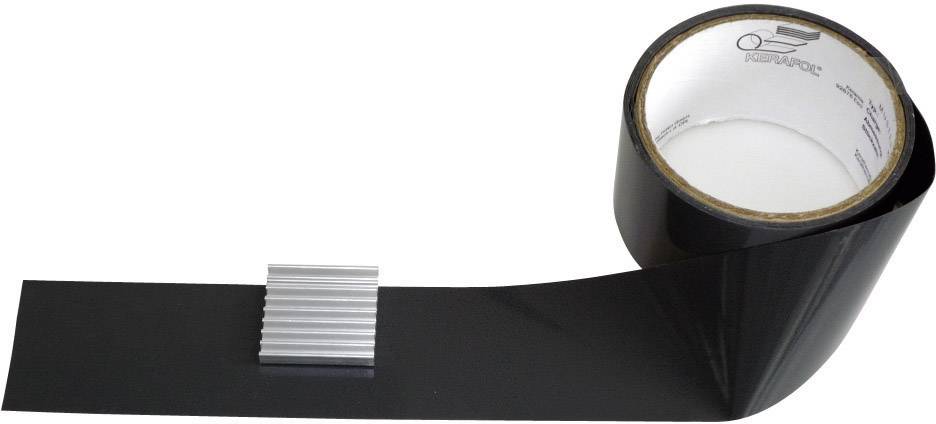

Wärmeleitmaterial
Wärmeleitmaterial wird zwischen zwei Oberflächen eingesetzt, um die Wärmeübertragung zu verbessern. Es füllt winzige Lufträume und Unebenheiten zwischen den Kontaktflächen aus, die sonst als Isolatoren wirken und die Wärmeableitung beeinträchtigen würden. Eine wichtige Eigenschaft dahingehend ist die thermische Leitfähigkeit. Sie gibt an, wie gut das Material Wärme leiten kann. Je höher der Wert, desto besser eignet es sich für eine effiziente Wärmeübertragung. Wärmeleitmaterialien spielen eine wichtige Rolle bei der Kühlung von elektronischen Bauteilen, wie CPUs, GPUs, Leistungsbauteilen und anderen Komponenten, die im Betrieb viel Wärme erzeugen.

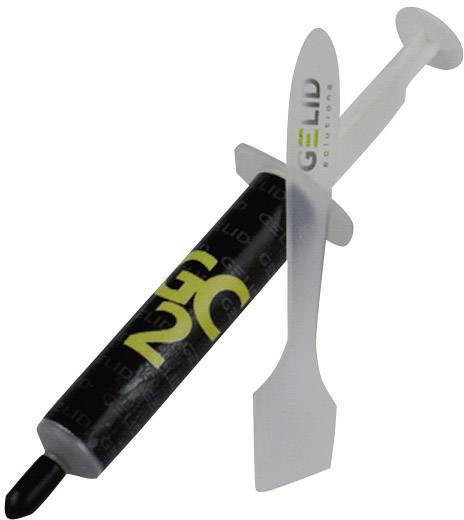

Wärmeleitpasten und Wärmeleitkleber
Wärmeleitpasten und Wärmeleitkleber gehören zur Gruppe der Wärmeleitmaterialien. Sie werden üblicherweise verwendet, um den Wärmeaustausch zwischen Bauelement und Kühlkörper zu verbessern, indem sie deren Oberflächen ebnen und Lufteinschlüsse nivellieren. Wärmeleitpasten stellen eine optimale thermische Verbindung her, da sie sich aufgrund ihrer halbflüssigen Konsistenz gut an die Oberfläche anpassen. Sie eignen sich ideal, um kleine Lücken zwischen Bauteilen und Kühlkörpern auszufüllen, können aber nach einiger Zeit austrocknen. Wärmeleitkleber bringt zusätzlich klebende Eigenschaften mit, ist nach dem Auftrag jedoch schwer zu entfernen und hat oft eine geringere Wärmeleitfähigkeit als Wärmeleitpaste.

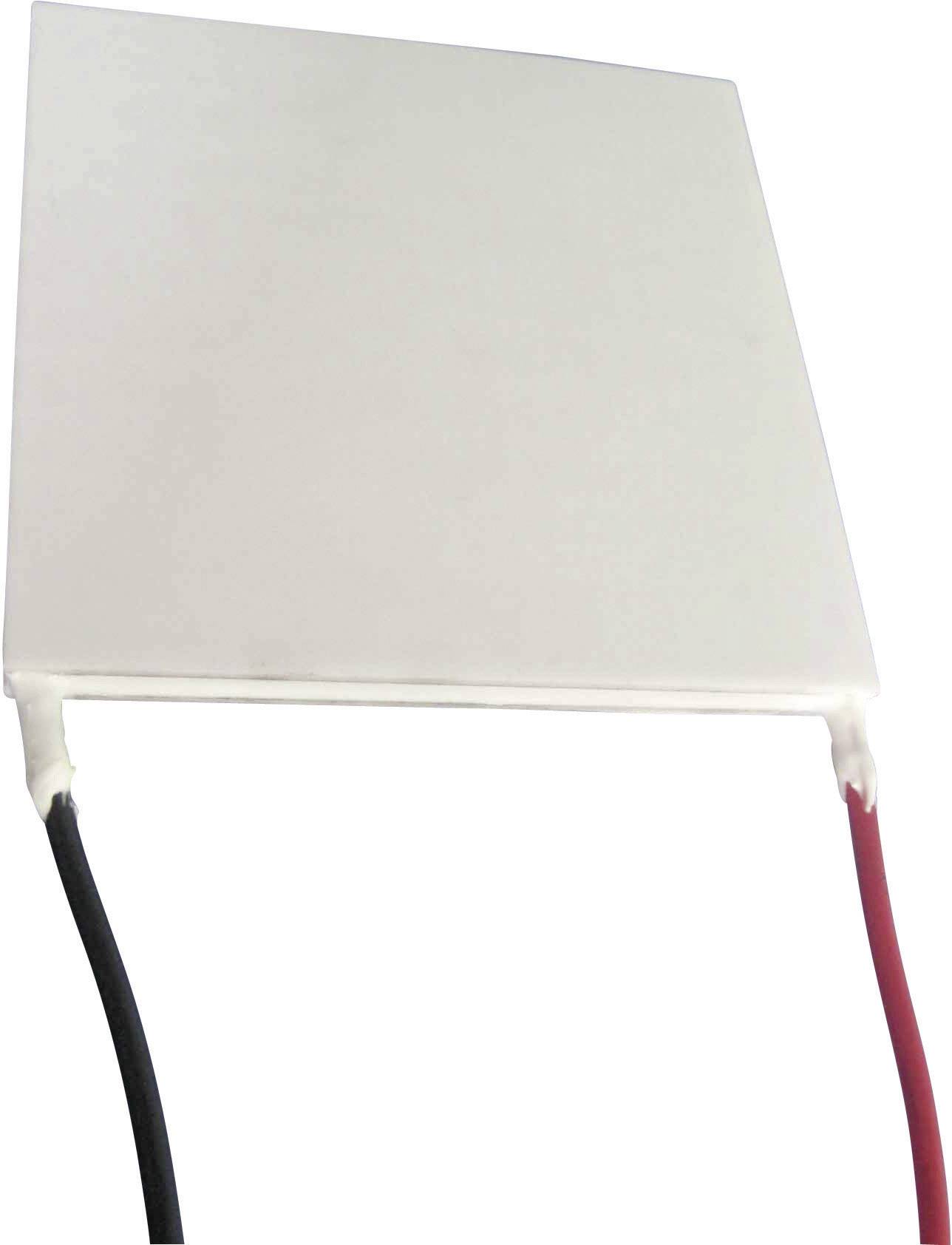

Peltier-Elemente
Peltier-Elemente sind elektrothermische Wandler, die zur Kühlung, Heizung und präzisen Temperaturregelung eingesetzt werden. Sie sind in der Lage, durch das Anlegen von Strom Wärme von einer Seite zur anderen zu transportieren (Peltier-Effekt). Das führt dazu, dass eine Seite des Elements abkühlt und sich die andere erwärmt. Die kalte Seite kann dann beispielsweise dazu verwendet werden, elektronische Komponenten auf eine niedrigere Temperatur zu bringen. Die Funktion ist umkehrbar, das heißt, durch Änderung der Stromrichtung kann der Kühl- und Erwärmungseffekt getauscht werden. Peltier-Elemente werden über elektronische Kontakte in den Schaltkreislauf integriert.
Bauteilefassungen
Bauteilefassungen dienen dazu, aktive Bauelemente wie integrierte Schaltkreise (ICs), Transistoren oder Mikroprozessoren sicher und austauschbar auf Leiterplatten (PCB) zu montieren. Sie verbinden die Komponenten fest mit der Schaltung, ohne sie direkt auf die Platine löten zu müssen. Stattdessen wird nur die Fassung verlötet, so dass die elektronischen Bauteile keiner unmittelbaren Hitze und dadurch dem Risiko der Beschädigung ausgesetzt sind. Die Austauschbarkeit bietet gleich zwei entscheidende Vorteile: Zum einen erleichtert sie die Wartung und Fehlersuche und senkt infolgedessenden den Upgrade- und Reparaturaufwand, zum anderen ist sie in Testumgebungen oder beim Prototyping, wo Bauteile häufig gewechselt werden müssen, von großem Vorteil.
Boxen und Beutel
Boxen und Beutel sind unverzichtbare Hilfsmittel, um elektronische Bauelemente sicher zu lagern und zu transportieren. Geht es allerdings um die Aufbewahrung von Komponenten, die empfindlich auf elektrostatische Entladungen reagieren, sind einfache Kunststoffbeutel oder Sortimentskästen nicht ausreichend. In dem Fall müssen spezielle antistatische Verpackungen verwendet werden, die die Bauelemente zuverlässig vor elektrostatischer Entladung schützen. Es gibt noch eine ganze Reihe weiterer Maßnahmen und Hilfsmittel, die im Rahmen des ESD-Schutzes zum Einsatz kommen können – anfgefangen bei Erdungsmatten- und ESD-Armbändern bis hin zu spezieller Schutzkleidung.
Montagematerial
Montagematerial dient in erster Linie dazu, aktive Bauelemente in Schaltungen und Gehäusen sachgemäß zu installieren und zu befestigen. So muss beispielsweise sichergestellt sein, dass die Komponenten vibrationsfest montiert sind und sich nicht versehentlich lockern oder bewegen können, da dies zu elektrischen Fehlern und Beschädigungen führen kann. Neben Lötpaste, Pinzetten und Dosiernadeln gibt es eine breite Palette an Spezialwerkzeugen für ICs sowie Isolierbuchsen und SMD-Zubehör. Für den sicheren und effizienten Betrieb aktiver Bauelemente ist das richtige Montagematerial unerlässlich.
Jede Elektronikanwendung steht und fällt mit ihrem schwächsten Glied, deswegen ist es umso wichtiger, bei Montagematerialien und anderen Zubehörteilen für aktive Bauelemente auf Qualität zu achten. Gutes Zubehör bringt mehrere positive Aspekte mit sich.
Zuverlässigkeit und Stabilität
Hochwertige Schrauben, Klammern, Halteclips und Distanzhalter sorgen für eine sichere mechanische Befestigung. Sie verhindern, dass sich die Bauelemente lockern oder durch Vibrationen Defekte davontragen. Das wirkt sich positiv auf die Zuverlässigkeit und Stabilität des gesamten Systems aus. Bei minderwertigem Montagematerial besteht das Risiko, dass Bauteile durch unsachgemäße Passform oder mechanischen Druck beschädigt werden und ausfallen.
Bessere Leistung und Effizienz
Hochwertiges Montagematerial mit präziser Passform trägt dazu bei, dass Bauteile effzienter arbeiten, was wiederum zu einer besseren Gesamtleistung führt. Gute Wärmeleitpasten und -pads sorgen für eine verbesserte Wärmeübertragung zwischen Bauteilen und Kühlkörpern und verstärken dadurch den Kühleffekt. Verschleiß und Funktionsstörungen wird auf diese Weise vorgebeugt. Das schafft wiederum die Voraussetzungen für eine optimale Performance.
Wartungsfreundlichkeit und Langlebigkeit
Hochwertige Bauteilfassungen, Steckverbindungen und Steckkontakte ermöglichen es, aktive Bauelemente schnell und einfach auszutauschen, ohne dass diese aufwendig entlötet werden müssen. Das erleichtert die Wartung und Reparatur und reduziert Ausfallzeiten. Außerdem sind hochwertige Materialien langlebiger, zumal gute Schrauben und Fassungen problemlos wiederverwendet werden können, sofern sie funktionstüchtig und intakt sind..
Um das richtige Zubehör für aktive Bauelemente auszuwählen, müssen Sie unterschiedliche technische Aspekte berücksichtigen. Welche das konkret sind, hängt von Ihrer Anwendung und den spezifischen Anforderungen der Komponenten ab. Ein Überblick zur Orientierung:
| Bereich | Beschreibung | Wichtige technische Aspekte |
|---|---|---|
| Wärmemanagement | Optimierung der Wärmeableitung, um Überhitzung zu vermeiden | - Hohe Wärmeleitfähigkeit (W/mK) - Geringer thermischer Widerstand (K/W) - Beständigkeit bei hohen Temperaturen |
| Mechanische Stabilität | Halt und Schutz der Bauelemente | - Passgenauigkeit - Vibrationsfestigkeit - Hohe Belastbarkeit |
| Elektrische Eigenschaften | Sicherstellung der elektrischen Isolation und Schutz vor Kurzschlüssen | - Hoher Isolationswiderstand - Durchschlagsfestigkeit (kV/mm) - ESD-Schutz (antistatisch) |
| Materialkompatibilität | Vermeidung von Reaktionen zwischen Bauteilen und Zubehör | - Chemische Beständigkeit - Kompatibilität zu verwendeten Materialien (z. B. Aluminium) - Korrosionsbeständigkeit |
| Thermische Ausdehnung | Minimierung von Spannungen durch unterschiedliche Ausdehnungskoeffizienten | - Übereinstimmung der thermischen Ausdehnung (CTE) - Vermeidung mechanischer Spannungen |
| Leitfähigkeit & Verluste | Sicherstellung geringer elektrischer Verluste und Minimierung von EMV-Problemen | - Geringer elektrischer Widerstand bei leitenden Materialien - Gute EMV-Abschirmung |
Beim Kauf von Zubehör für aktive Bauelemente sind mehrere wichtige Faktoren zu beachten. Zunächst spielt das Wärmemanagement eine wichtige Rolle. Um beispielsweise einer Überhitzung an den Bauelementen vorzubeugen und einen optimalen Kühleffekt zu erzielen, sollten Sie darauf achten, dass das Zubehör eine ausreichend hohe Wärmeleitfähigkeit aufweist.
Mechanische Stabilität ist ein weiteres entscheidendes Kriterium: Schrauben, Klammern, Bauteilfassungen und dergleichen müssen robust und passgenau sein, um Vibrationen standzuhalten und eine sichere Befestigung zu ermöglichen.
Bei Anwendungen mit potenziell gefährlichen Spannungen müssen Sie darauf achten, dass das Zubehör eine gute elektrische Isolationsfähigkeit hat. Das heißt: Isolierfolien, Isolierscheiben und Abstandshalter müssen einen hohen Isolationswiderstand und eine hohe Durchschlagsfestigkeit aufweisen. Letztere verhindert, dass elektrische Überschläge oder Durchschläge durch das Material stattfinden.
Auch ein umfassender ESD-Schutz ist wichtig, damit empfindliche Bauteile nicht durch elektrostatische Entladungen beschädigt oder zerstört werden.
Bei Elektronikanwendungen mit wärmeerzeugenden Bauelementen wie Prozessoren oder Leistungstransistoren kann es sinnvoll sein, eine Temperaturüberwachung einzurichten. Sie hilft dabei, Überhitzung frühzeitig zu erkennen und Leistungseinbußen vorzubeugen. Zur Erfassung der Temperatur können Sie Thermoelemente, Thermistoren oder digitale Temperatursensoren verwenden. Diese sollten Sie möglichst nah an den kritischen Bauteilen platzieren, um Temperaturanstiege umgehend zu erfassen. Wenn Sie die Sensoren mit einem Mikrocontroller oder einer Schutzschaltung verknüpfen, schaltet sich das System automatisch ab, sobald ein kritischer Temperaturwert erreicht ist. Alternativ besteht die Möglichkeit, ein Kühlsystem zu integrieren, das sich dann aktiviert. Möchten Sie nicht derart in Ihr System eingreifen, können Sie sich ein Alarmsystem einrichten, das Warnsignal erzeugt, sobald ein gewisser Grenzwert überschritten wird.
Was sind modulare Kühlkörper?
Modulare Kühlkörper können an Bauteile unterschiedlicher Größen und Formen angepasst werden. Sie sind daher vielseitiger einsetzbar.
Wie kann ich Schwingungen und Geräusche in meiner Anwendung reduzieren?
Zum einen ist es wichtig, dass alle Bauteile sicher befestigt sind und so wenig Spiel wie möglich haben. Gummierte Halterungen und vibrationsdämpfende Komponenten können dabei helfen, mechanische Schwingungen und Geräusche zu reduzieren. Sollten Sie Lüfter oder Gebläse verwenden, ist es empfehlenswert, von Vornherein auf möglichst leise und vibrationsarme Modelle zu setzen.
Ich habe sehr wenig Platz, um meine Komponenten unterzubringen. Was kann ich tun?
Wenn wenig Platz zur Verfügung steht, ist es umso wichtiger, jede Komponente sorgfältig zu planen und möglichst kompaktes Zubehör zu verwenden, um den Bauraum optimal auszuschöpfen. Empfehlenswert in dem Zusammenhang sind flache Kühlkörper und Low-Profile-Bauteilfassungen, die speziell für solche Fälle konzipiert sind.
