Name: Weidmüller Boîtier mâle (platine) série BC/SC Nbr total de pôles 12 Pas: 3.81 mm 1973300000 1 pc(s)
Brand: Weidmüller
SKU: 3361355
Availability: BackOrder

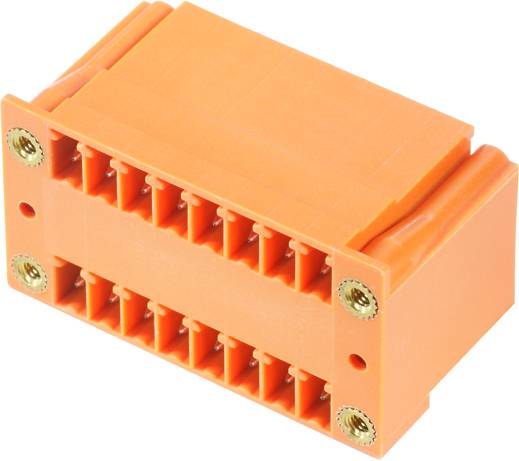

Connecteur électrique orange à plusieurs broches avec deux ouvertures de vis situées aux coins. Conçu pour des applications industrielles.

Type de produit

Boîtier mâle (platine)

Forme

embase mâle horizontale

Nbr de rangées

Série

série BC/SC

Dimension grille

3.81 mm

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar. 24 novembre

40 pièce(s)

Nombre

pièce(s)

Min.: 50

Multiples: 1

Total (CHF 2.65 / pièce(s))

CHF 132.50

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur pour circuit imprimé

Contenu: 1 pc(s)
Nbr de rangées: 2
Nbr total de pôles: 12

Caractéristiques techniques

Type de produit: Boîtier mâle (platine)

Forme: embase mâle horizontale

Nbr de rangées: 2

Systèmes de connecteurs enfichables: Connecteur fil à carte

Série: série BC/SC

Spécificités: avec verouillage à vis
2 étages

Dimension grille: 3.81 mm

Nombre de pôles par rangée: 6

Nbr total de pôles: 12

Largeur: 33.25 mm

Courant nominal: 10 A

Courant nominal - arrondi: 10 A

Contenu: 1 pc(s)

Dim.: (L x l x H) 21.90 x 33.25 x 25.90 mm

Connexion: pour circuits imprimés

Matériau boîtier: PA GF

Référence fabricant: 1973300000

Couleur: orange

Emballage industriel: oui

Matériau du contact: Alliage de Cu, étamé

Tension nominale: 300 V

Hauteur: 25.90 mm

Longueur: 21.90 mm

Conforme à la norme RoHS: oui

Sens d'enfichage: à l'horizontale par rapport à la platine

Type: SCD 3.81/12/90F 3.2SN OR BX

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anzahl Reihen

Bauform

Breite

Polzahl Gesamt

Serie

Weidmüller Stiftgehäuse-Platine B2L/S2L Polzahl Gesamt 12 1 097 330 000 175 St.

Code produit :292556

Livraison le ven., 8 janvier 2027

Conrad Electronic

Stecker, Einbau vertikal

330 mm

B2L/S2L

pièce(s)

Min.: 1

Multiples: 1

CHF 624.95^*

Weidmüller Stiftgehäuse-Platine B2L/S2L Polzahl Gesamt 24 1 097 340 000 175 St.

Code produit :292563

Livraison le ven., 8 janvier 2027

Conrad Electronic

Stecker, Einbau vertikal

330 mm

B2L/S2L

pièce(s)

Min.: 1

Multiples: 1

CHF 1'144.95^*

Weidmüller Stiftgehäuse-Platine B2L/S2L Polzahl Gesamt 8 1 097 320 000 175 St.

Code produit :292555

Livraison le ven., 8 janvier 2027

Conrad Electronic

Stecker, Einbau vertikal

330 mm

B2L/S2L

pièce(s)

Min.: 1

Multiples: 1

CHF 449.95^*

Weidmüller Stiftgehäuse-Platine BC/SC Polzahl Gesamt 10 Rastermaß: 3.81 mm 1793480000 50 St.

Code produit :194697

Livraison le ven., 15 janvier 2027

Conrad Electronic

Stecker, Einbau horizontal

48.70 mm

BC/SC

pièce(s)

Min.: 1

Multiples: 1

CHF 111.95^*

Weidmüller Stiftgehäuse-Platine BC/SC Polzahl Gesamt 10 Rastermaß: 3.81 mm 1793580000 50 St.

Code produit :194713

Livraison le mer., 17 février 2027

Conrad Electronic

Stecker, Einbau vertikal

39.50 mm

BC/SC

pièce(s)

Min.: 1

Multiples: 1

CHF 93.95^*

Weidmüller Stiftgehäuse-Platine BC/SC Polzahl Gesamt 10 Rastermaß: 3.81 mm 1793670000 50 St.

Code produit :194724

Livraison le mer., 17 février 2027

Conrad Electronic

Stecker, Einbau vertikal

39.50 mm

BC/SC

pièce(s)

Min.: 1

Multiples: 1

CHF 93.95^*

Weidmüller Stiftgehäuse-Platine BC/SC Polzahl Gesamt 10 Rastermaß: 3.81 mm 1793760000 50 St.

Code produit :194737

Livraison le mer., 17 février 2027

Conrad Electronic

Stecker, Einbau vertikal

48.70 mm

BC/SC

pièce(s)

Min.: 1

Multiples: 1

CHF 111.95^*

Weidmüller Stiftgehäuse-Platine BC/SC Polzahl Gesamt 10 Rastermaß: 3.81 mm 1793850000 50 St.

Code produit :194753

Livraison le ven., 15 janvier 2027

Conrad Electronic

Stecker, Einbau vertikal

48.70 mm

BC/SC

pièce(s)

Min.: 1

Multiples: 1

CHF 111.95^*

Weidmüller Stiftgehäuse-Platine BC/SC Polzahl Gesamt 10 Rastermaß: 3.81 mm 1972820000 50 St.

Code produit :389880

Livraison le mer., 17 février 2027

Conrad Electronic

Stecker, Einbau horizontal

25.90 mm

BC/SC

pièce(s)

Min.: 1

Multiples: 1

CHF 149.95^*

Weidmüller Stiftgehäuse-Platine BC/SC Polzahl Gesamt 10 Rastermaß: 3.81 mm 1973130000 50 St.

Code produit :390032

Livraison le mer., 17 février 2027

Conrad Electronic

Stecker, Einbau horizontal

25.90 mm

BC/SC

pièce(s)

Min.: 1

Multiples: 1

CHF 149.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3361355 Weidmüller Boîtier mâle (platine) série BC/SC Nbr total de pôles 12 Pas: 3.81 mm 1973300000 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3361355 Weidmüller Boîtier mâle (platine) série BC/SC Nbr total de pôles 12 Pas: 3.81 mm 1973300000 1 pc(s)

Description

Connecteur pour circuit imprimé. Connecteur mâle, bride, raccordement à souder, 3,81 mm, nombre de pôles : 12, 90 °, longueur des picots à souder : 3,2 mm, étamé, orange, boîte. Barrette à broches SCD à deux étages pour procédés de soudage à la vague. Utilisation de deux interfaces sur les mêmes surfaces de base et en une seule fois. Orientation de sortie : 90 ° (couché). Connexions sur un niveau pour un accès en façade. Offre suffisamment de place pour l'étiquetage et le codage. Emballé dans un carton. Les connecteurs enfichables au pas de 3,81 mm (0.15 pouce) de Weidmüller sont compatibles à la disposition des connecteurs enfichables courants et laissent de la place pour l'impression et le codage. 320 V (IEC) / 300 V (UL), 17,5 A (IEC) / 10 A (UL).

Ce texte a été traduit par une machine.
