Photo non contractuelle

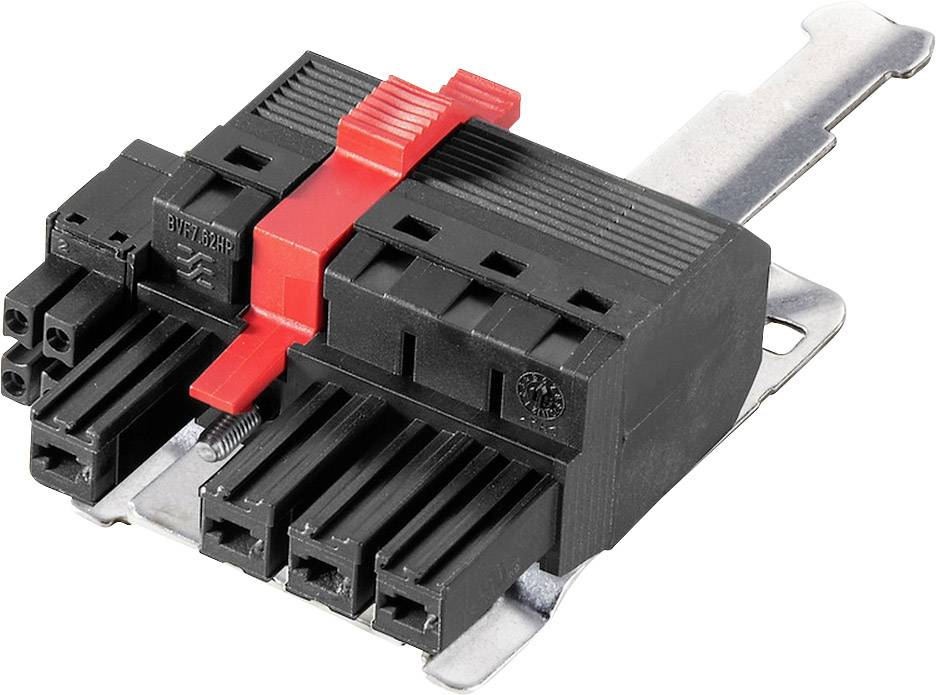

Weidmüller Boîtier femelle pour câble Nbr total de pôles 4 Pas: 7.62 mm 2681780000 20 pc(s)
Type de produit
Boîtier femelle pour câble
Forme
Femelle
Dimension grille
7.62 mm
Nbr total de pôles
4
Systèmes de connecteurs enfichables
Connecteur fil à carte
EAN :
N° réf. fabricant :
Code produit :
Nombre (taille du paquet 20 pc(s))
Total (CHF 15.00 / pièce(s))
CHF 299.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
- Contenu: 20 pc(s)
- Nbr total de pôles: 4
Notre service pour vous
Caractéristiques techniques
- Série: BV/SV 7.62HP
- type de raccordement: Raccordement au champ
- résistance de passage: 4.5 mΩ
- résistance d'isolation:> 108 Ω
- plage de serrage: 0.5 mmmm² - 10 mm²
- nombre de pôles: 1
- cycle de branchement: 25
- force de branchement/pôle, max.: 17 N
- force de traction/pôle, max.: 15 N
- couple de serrage bride de serrage: 0.2 Nm - 0.3 Nm
- section de référence: 6 mmmmmmm²
- plage de température de stockage: -25 °C - 55 °C -25 °C - +125 °C
- lame de tournevis : 0,6 x 3,5
- résistance au courant de fuite :> 500
- classe de inflammabilité : structure de
- coupe V-0 - contact enfichable : 6-8 μm Sn brillance
- tension de mesure : 8 kV
- distance de fuite, min. : 12.7 mm
- voie aérienne, min. : 10.4 mm
- longueur de dénudage (signal) :
- grille 8 mm (signal) : 3.81 mm
- nombre de rangées
- de câbles : 2 rangées de type de surtension : Câble rond
- Type de produit
Boîtier femelle pour câble
- Forme
Femelle
- Systèmes de connecteurs enfichables
Connecteur fil à carte
- Spécificités
avec verouillage à vis
- Dimension grille
7.62 mm
- Nbr total de pôles
4
- Courant nominal
38 A
- Courant nominal - arrondi
38 A
- Contenu
20 pc(s)
- AWG max.
8
- AWG min.
24
- Longueur dénudée (max.)
12 mm
- Connexion
Push-In
- Angle de raccordement
180°
- Matériau boîtier
matière plastique
- Référence fabricant
2681780000
- Couleur
noir
- Matériau d'isolation
PA GF
- Matériau du contact
Alliage de Cu, étamé
- Surface de contact coté enfichable
étamé
- Tension nominale
1000 V
- Section max.
10 mm²
- Section (min.)
0.5 mm²
- Conforme à la norme RoHS
oui
IP20
- Sens d'enfichage
à l'horizontale par rapport à la platine
- Température max.
+125 °C
- Température min.
-50 °C
- Type
BVF 7.62HP/4/180MSF4 BCF/4 SNBKBX SH180
- UKCA
non pertinent
