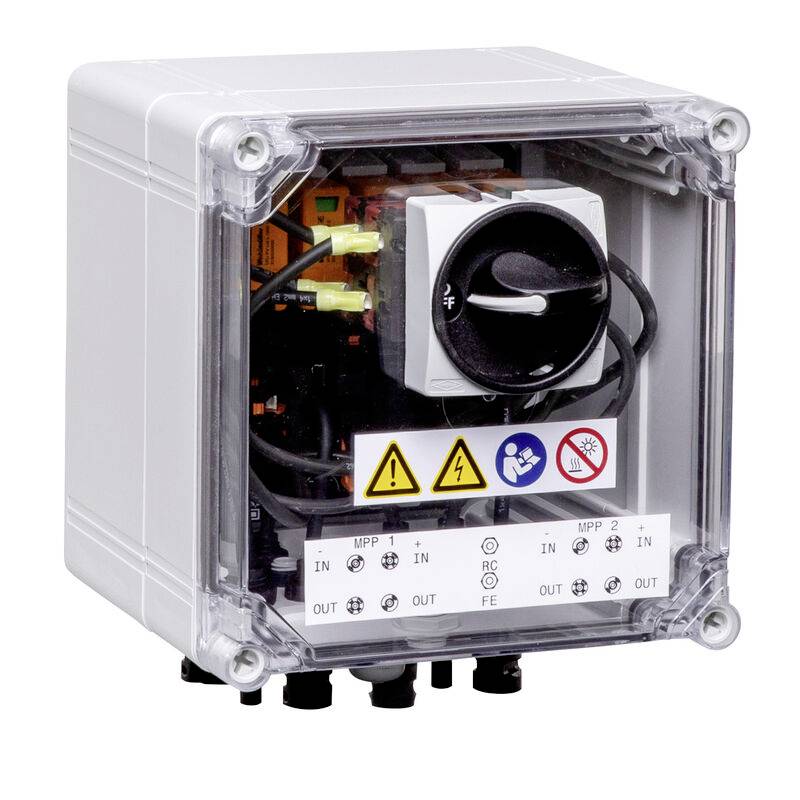

Weidmüller 3116990000 PVN DC 1I 1O 2MPP SW SPD1R EVO 11 Boîtier de raccordement de générateur
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
5 pièce(s)
Nombre
Total (CHF 399.58 / pièce(s))
CHF 399.58
excl. TVA
Livraison gratuite
Plus que 5 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Convient pour
Photovoltaïque
- Type de produit
Boîtier de raccordement de générateur
- Dim.
(l x P) 200 mm x 226 mm
- Modèle
2 MPP
- Couleur
blanc
- Contenu
1 pc(s)
- Largeur
200 mm
- Profondeur
226 mm
- Tension système
1100 V
White
200 mm
236 mm
226 mm
MC4-Evo 2
2
0 A
Other
-40-50 °C
Plastic
VRAI
VRAI
FAUX
IK08
IP65
VRAI
VRAI
None
1100 V
35 A
2
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 3749509 Weidmüller 3116990000 PVN DC 1I 1O 2MPP SW SPD1R EVO 11 Boîtier de raccordement de générateur
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3749509 Weidmüller 3116990000 PVN DC 1I 1O 2MPP SW SPD1R EVO 11 Boîtier de raccordement de générateur
Description
Boîtier de raccordement de générateur pour onduleurs avec 2 trackers MPP, adapté à la protection du côté DC d'une installation photovoltaïque selon DIN CLC/TS 51643-32. MPP1: 1 entrée, connexion via connecteur MC4-Evo 2, compatible avec le modèle de câble TÜV 2 Pfg1169/08.07 / EN 50618:2063 1 sortie, connexion via connecteur MC4-Evo 2, compatible avec le modèle de câble TÜV 2 Pfg1169/08.07 / EN 50618:2063 MPP2: Identique à MPP1 Max. Tension continue Uoc : 1.100 VDC 1 classe/type I + II, parafoudre combiné avec contact de signalisation avec interrupteur de charge c.c. verrouillable pour la séparation sûre des lignes de brins conformément à la norme DIN EN IEC 60947-3
Raccordement du contact de détection par des bouchons-câbles M16 (plage de serrage de 5-10 mm Ø) max. Diamètre du câble: 1,5 mm² Raccordement de la terre fonctionnelle par des bouchons-câbles M16 (plage de serrage 5-10 mm Ø) Diamètre du câble: >= 16 mm² Classe de protection: IP65 Tous intégrés dans un boîtier en polyester renforcé de fibres de verre. Dimensions HxWxT : 236x200x226,2 mm homologué selon les commutateurs basse tension IEC 61439-1 et EN 61439-2
