Name: Weidmüller 2538030000 Connecteur de circuit imprimé Nombre total de pôles 4 Nbr de rangées 1 84 pc(s)
Brand: Weidmüller
SKU: 1950251
Availability: BackOrder

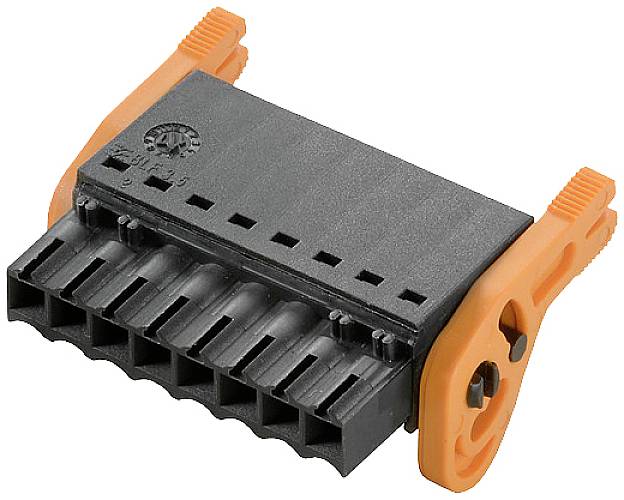

Bornes à ressort orange et noir, adaptées au câblage dans les systèmes électriques.

Type de produit

Connecteur de circuit imprimé

Nombre total de pôles

Dimension grille

3.5 mm

Contenu

84 pc(s)

Nbr total de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 21 décembre

Nombre (taille du paquet 84 pc(s))

Set(s)

Total (CHF 2.52 / pièce(s))

CHF 211.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Nbr total de pôles 4
Nbr de rangées 1
Contenu 84 pc(s)

Notre service pour vous

Caractéristiques techniques

Profondeur : 30.05 mm
Matériau isolant : PA GF
Température de stockage : -25 °C à +55 °C
Longueur de section dénudée : 8 mm
Technique de raccordement de conducteur : PUSH IN, raccordement à ressort
Sens de sortie du conducteur : 180°
Protection contre les contacts : IP20
Force d'accouplement/pôle : 6 N
Force de traction/pôle : 6 N
Résistance à court terme : 1 x 1 s avec 120 A.
Couleur des éléments de commande : orange
Matériau de l'actionneur : PA 66/6
Mandrin d'apprentissage : 2.4 mm x 1.5 mm

Type de produit: Connecteur de circuit imprimé

Nombre total de pôles: 4

Nbr total de pôles: 4

Nbr de rangées: 1

Dimension grille: 3.5 mm

Courant nominal: 10 A

Courant nominal - arrondi: 10 A

Norme DIN: DIN 5264-A

Nombre de pôles par rangée: 4

Connexion: Push-In
borne à ressort

Couleur: noir

Matériau boîtier: PA

Référence fabricant: 2538030000

Contenu: 84 pc(s)

Matériau du contact: cuivre

Largeur: 20.9 mm

Hauteur: 15.08 mm

Température max.: +120 °C

Température min.: -50 °C

Type: BLF 3.50/04/180LH SN BK BX

: 26 AWG - 16 AWG

Dim.: (l x H) 20.9 mm x 15.08 mm

Résistance de continuité: 5 V mΩ

Résistance d'isolement: 1 MΩ

Ø de la zone de serrage: 0,14 mm² - 1,5 mm²

Surface de contact coté enfichable: étamé

Dimensions: 20.9 mm x 15.08 mm x 30.05 mm

Tension nominale: 300 V

Nombre de pôles: 4

Section: 1.5 mm²

Conforme à la norme RoHS: oui

Cycles d'enfichage: 25

UKCA: non pertinent
