Name: Weidmüller 2529130000 Connecteur de circuit imprimé Nombre total de pôles 5 30 pc(s)
Brand: Weidmüller
SKU: 1951620
Availability: BackOrder

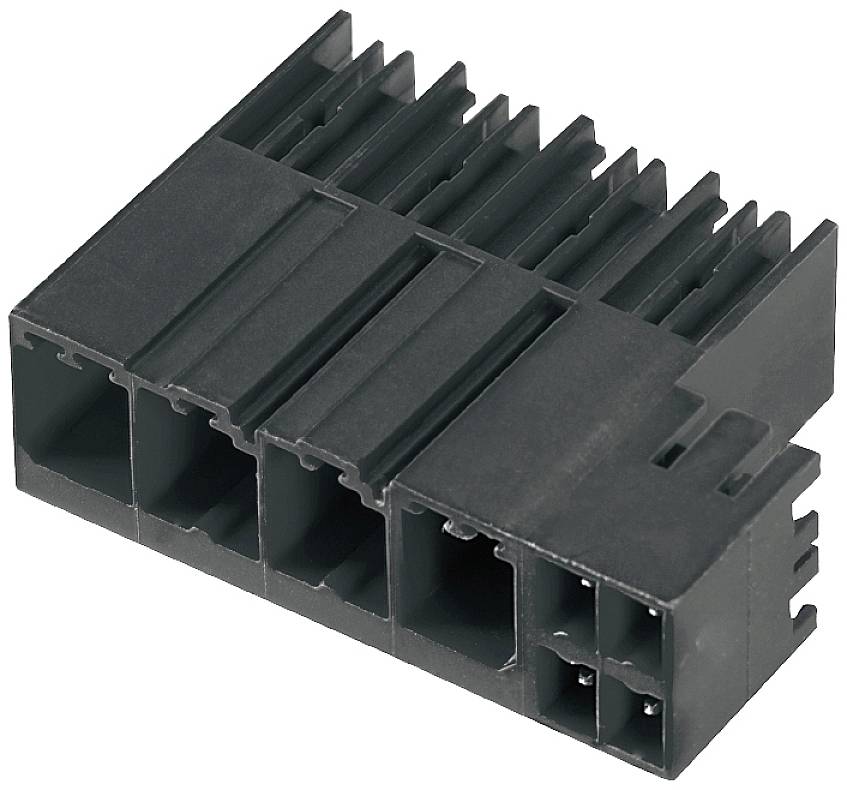

Un connecteur électrique noir à plusieurs broches avec un boîtier en plastique.

Type de produit

Connecteur de circuit imprimé

Nombre total de pôles

Dimension grille

7.62 mm

Contenu

30 pc(s)

Nbr total de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 21 décembre

Nombre (taille du paquet 30 pc(s))

Set(s)

Total (CHF 6.07 / pièce(s))

CHF 181.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Nbr total de pôles 5
Contenu 30 pc(s)

Notre service pour vous

Caractéristiques techniques

Profondeur : 28.3 mm
Montage sur circuit imprimé : raccord à souder THT/THR
Nombre de broches à souder par pôle : 2
Diamètre du trou d'assemblage : 1.4 mm
MATIÈRE ISOLANTE : PA GF HT3
Température de stockage : -25 °C à +55 °C
Distance de fuite min. : 9.6 mm
Distance d'air min. : 6,9 mm
Protection contre les contacts : IP20
Force d'accouplement/pôle : 12 N
Force de traction/pôle : 7 N
Résistance à court terme : 3 x 1 s avec 420 A.
Longueur de la broche à souder : 2.6 mm

Type de produit: Connecteur de circuit imprimé

Nombre total de pôles: 5

Nbr total de pôles: 5

Dimension grille: 7.62 mm

Courant nominal: 33 A

Courant nominal - arrondi: 33 A

Connexion: THT
THR
à souder

Couleur: noir

Matériau boîtier: PA

Référence fabricant: 2529130000

Contenu: 30 pc(s)

Matériau du contact: cuivre

Température max.: +130 °C

Température min.: -50 °C

Type: SV-SMT 7.62HP/05/90G SC/8 2.6SN BX

Résistance de continuité: 2 mΩ

Résistance d'isolement: 100 MΩ

Surface de contact coté enfichable: étamé

Tension nominale: 600 V

Nombre de pôles: 5

Conforme à la norme RoHS: oui

Cycles d'enfichage: 25

Longueur broche: 2,6 mm

UKCA: non pertinent
