Weidmüller 2444150000 Connecteur de circuit imprimé Nombre total de pôles 10 Nbr de rangées 1 50 pc(s)
Type de produit
Connecteur de circuit imprimé
Nombre total de pôles
10
Dimension grille
3.81 mm
Contenu
50 pc(s)
Nbr total de pôles
10
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Nombre (taille du paquet 50 pc(s))
Total (CHF 6.52 / pièce(s))
CHF 325.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
- Nbr total de pôles 10
- Nbr de rangées 1
- Contenu 50 pc(s)
Notre service pour vous
Caractéristiques techniques
- Profondeur : 21.9 mm
- Matière isolante : PA 66 GF 30
- Température de stockage : -25 °C à +55 °C
- Longueur de section dénudée : 7 mm
- Couple de serrage : 0.2 Nm - 0.25 Nm
- Vis de serrage : m2
- Technique de raccordement de conducteur : raccordement de passe-fil
- Sens de sortie du conducteur : 180°
- Protection contre les contacts : IP20
- Force d'accouplement/pôle : 8 N
- Force de traction/pôle : 5 N
- Résistance à court terme : 3 x 1 s avec 76 A.
- Mandrin d'apprentissage : 2.4 mm x 1.5 mm, 2.4 mm
- Type de produit
Connecteur de circuit imprimé
- Nombre total de pôles
10
- Nbr total de pôles
10
- Nbr de rangées
1
- Dimension grille
3.81 mm
- Courant nominal
11 A
- Courant nominal - arrondi
11 A
- Norme DIN
DIN 5264
- Nombre de pôles par rangée
10
- Connexion
raccord à vis
connecteur mâle
- Couleur
orange
- Matériau boîtier
PA
- Référence fabricant
2444150000
- Contenu
50 pc(s)
- Matériau du contact
cuivre
- Hauteur
15.2 mm
- Température max.
+120 °C
- Température min.
-50 °C
- Type
SCZ 3.81/10/180LR SN OR BX
28 AWG - 16 AWG
- Dim.
15.2 mm x 21.9
- Résistance de continuité
5 V mΩ
- Résistance d'isolement
100 MΩ
- Ø de la zone de serrage
0.08 mm² - 1.5 mm²
- Surface de contact coté enfichable
étamé
- Dimensions
15.2 mm x 21.9 mm
- Tension nominale
300 V
- Nombre de pôles
10
- Section
1 mm²
- Conforme à la norme RoHS
oui
- Cycles d'enfichage
25
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 1950233 Weidmüller 2444150000 Connecteur de circuit imprimé Nombre total de pôles 10 Nbr de rangées 1 50 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1950233 Weidmüller 2444150000 Connecteur de circuit imprimé Nombre total de pôles 10 Nbr de rangées 1 50 pc(s)
Description

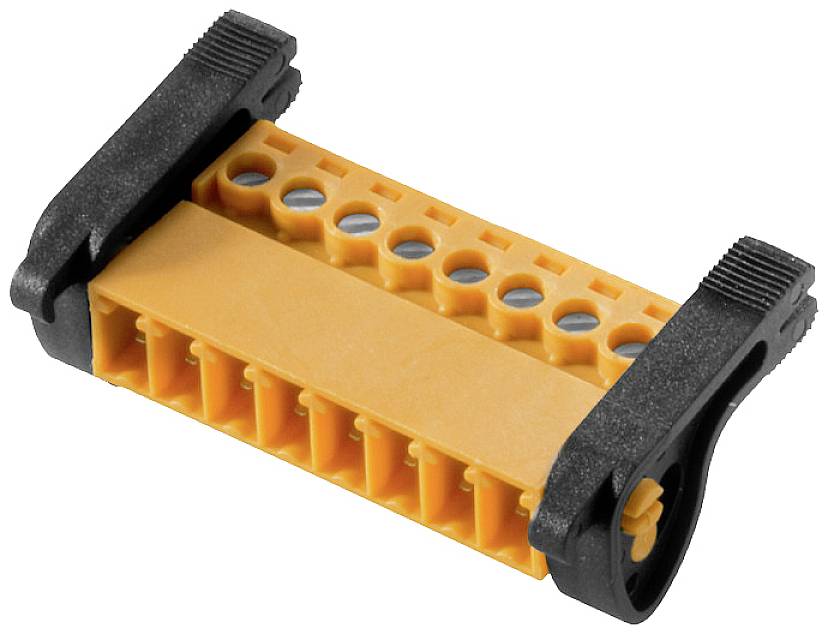

Connecteur mâle pour circuit imprimé, 3.81 mm, Nombre de pôles: 10
