Name: Weidmüller 1931540000 Connecteur de circuit imprimé Nombre total de pôles 8 Nbr de rangées 1 24 pc(s)
Brand: Weidmüller
SKU: 1953158
Availability: BackOrder

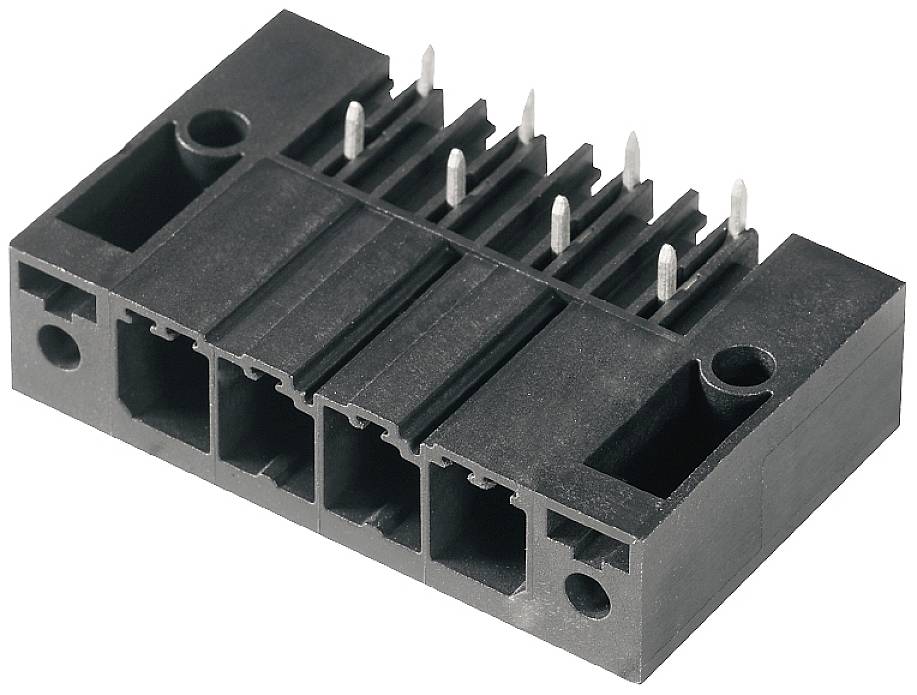

Un connecteur électrique noir avec plusieurs broches métalliques et des prises rectangulaires, faisant partie d'un dispositif technique.

Type de produit

Connecteur de circuit imprimé

Nombre total de pôles

Dimension grille

7.62 mm

Contenu

24 pc(s)

Nbr total de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 27 novembre

2 Set(s)

Nombre (taille du paquet 24 pc(s))

Set(s)

Total (CHF 5.58 / pièce(s))

CHF 133.95

Prix TVA incl.

Plus que 2 Set(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Nbr total de pôles 8
Nbr de rangées 1
Contenu 24 pc(s)

Notre service pour vous

Caractéristiques techniques

Profondeur : 28.3 mm
Montage sur circuit imprimé : raccord à souder THT
Angle de projection : 270°
Nombre de broches à souder par pôle : 2
Diamètre du trou d'assemblage : 1.3 mm
Matériau isolant : PA GF
Température de stockage : -25 °C à +55 °C
Distance de fuite min. : 9.6 mm
Distance d'air min. : 6,9 mm
Protection contre les contacts : IP20
Couple de serrage de la bride à vis : 0.2 Nm - 0.3 Nm
Résistance à court terme : 3 x 1 s avec 420 A.
Longueur de la broche à souder : 3.5 mm

Type de produit: Connecteur de circuit imprimé

Nombre total de pôles: 8

Nbr total de pôles: 8

Nbr de rangées: 1

Dimension grille: 7.62 mm

Courant nominal: 40.5 A

Courant nominal - arrondi: 40.5 A

Nombre de pôles par rangée: 8

Connexion: THT
à souder

Couleur: noir

Matériau boîtier: PA

Référence fabricant: 1931540000

Contenu: 24 pc(s)

Matériau du contact: cuivre

Hauteur: 14.9 mm

Température max.: +130 °C

Température min.: -50 °C

Type: SV 7.62HP/08/270SF 3.5SN BK BX

Dim.: 14.9 mm x 28.3

Résistance de continuité: 2 mΩ

Résistance d'isolement: 100 MΩ

Surface de contact coté enfichable: étamé

Dimensions: 14.9 mm x 28.3 mm

Tension nominale: 300 V

Nombre de pôles: 8

Conforme à la norme RoHS: oui

Cycles d'enfichage: 25

Longueur broche: 3,5 mm mm

UKCA: non pertinent

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Gesamtpolzahl

Nennstrom - gerundet

Inhalt

Weidmüller 1095740000 Leiterplattensteckverbinder Gesamtpolzahl 8 Anzahl Reihen 1 20 St.

Code produit :1949997

Livraison le ven. 27 novembre

2 Set(s)Conrad Electronic

7.62 mm

20 A

20 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 141.95^*

Weidmüller 1095760000 Leiterplattensteckverbinder Gesamtpolzahl 10 Anzahl Reihen 1 15 St.

Code produit :1949424

Livraison le ven. 27 novembre

2 Set(s)Conrad Electronic

7.62 mm

20 A

15 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 133.95^*

Weidmüller 1095800000 Leiterplattensteckverbinder Gesamtpolzahl 3 Anzahl Reihen 1 45 St.

Code produit :1952046

Livraison le mer., 13 janvier 2027

Conrad Electronic

7.62 mm

20 A

45 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 127.95^*

Weidmüller 1137320000 Leiterplattensteckverbinder Gesamtpolzahl 4 Anzahl Reihen 1 90 St.

Code produit :1952057

Livraison le ven. 27 novembre

5 Set(s)Conrad Electronic

5.08 mm

20 A

90 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 177.95^*

Weidmüller 1204970000 Leiterplattensteckverbinder Gesamtpolzahl 3 120 St.

Code produit :1952086

Livraison le mar. 29 décembre

Conrad Electronic

5 mm

20 A

120 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 177.95^*

Weidmüller 1204980000 Leiterplattensteckverbinder Gesamtpolzahl 4 90 St.

Code produit :1949476

Livraison le mar. 29 décembre

Conrad Electronic

5 mm

20 A

90 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 177.95^*

Weidmüller 1237080000 Leiterplattensteckverbinder Gesamtpolzahl 10 Anzahl Reihen 1 50 St.

Code produit :1952096

Livraison le jeu., 21 janvier 2027

Conrad Electronic

3.81 mm

11 A

50 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 409.95^*

Weidmüller 1264110000 Leiterplattensteckverbinder Gesamtpolzahl 8 Anzahl Reihen 2 84 St.

Code produit :1949351

Livraison le jeu., 21 janvier 2027

Conrad Electronic

3.5 mm

10 A

84 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 317.95^*

Weidmüller 1277340000 Leiterplattensteckverbinder Gesamtpolzahl 16 Anzahl Reihen 1 66 St.

Code produit :1949353

Livraison le ven. 27 novembre

2 Set(s)Conrad Electronic

3.5 mm

9.5 A

66 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 481.95^*

Weidmüller 1277350000 Leiterplattensteckverbinder Gesamtpolzahl 18 Anzahl Reihen 1 54 St.

Code produit :1952115

Livraison le mer., 13 janvier 2027

Conrad Electronic

3.5 mm

9.5 A

54 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 439.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1953158 Weidmüller 1931540000 Connecteur de circuit imprimé Nombre total de pôles 8 Nbr de rangées 1 24 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1953158 Weidmüller 1931540000 Connecteur de circuit imprimé Nombre total de pôles 8 Nbr de rangées 1 24 pc(s)

Description

Connecteur mâle pour circuit imprimé, 7.62 mm, Nombre de pôles: 8, Angle de sortie: 270°

Description

Connecteur mâle pour circuit imprimé, 7.62 mm, Nombre de pôles: 8, Angle de sortie: 270°
