Name: Weidmüller 1644890000 Connecteur de circuit imprimé Nombre total de pôles 22 Nbr de rangées 1 12 pc(s)
Brand: Weidmüller
SKU: 1953111
Availability: BackOrder

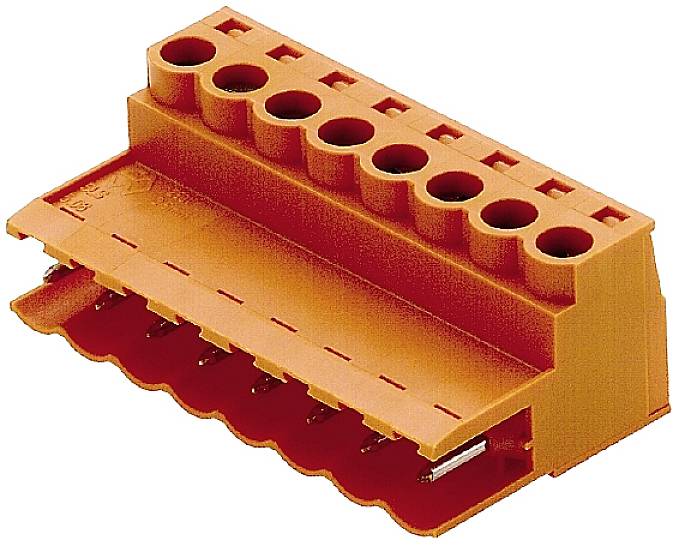

Connecteur orange à huit ports, adapté au montage dans des dispositifs électroniques pour des connexions de câbles sécurisées.

Type de produit

Connecteur de circuit imprimé

Nombre total de pôles

Dimension grille

5.08 mm

Contenu

12 pc(s)

Nbr total de pôles

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven., 5 février 2027

Nombre (taille du paquet 12 pc(s))

Set(s)

Total (CHF 12.16 / pièce(s))

CHF 145.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Nbr total de pôles 22
Nbr de rangées 1
Contenu 12 pc(s)

Notre service pour vous

Caractéristiques techniques

Profondeur : 22.2 mm
Température de stockage : -25 °C à +55 °C
Longueur de section dénudée : 7 mm
Couple de serrage : 0,4 Nm - 0,5 Nm
Vis de serrage : M2.5
Technique de raccordement de conducteur : raccordement de passe-fil
Sens de sortie du conducteur : 180°
Force d'accouplement/pôle : 4 N
Force de traction/pôle : 3 N
Résistance à court terme : 3 x 1 s avec 120 A.
Mandrin d'apprentissage : 2,8 mm x 2 mm, 2,4 mm

Type de produit: Connecteur de circuit imprimé

Nombre total de pôles: 22

Nbr total de pôles: 22

Nbr de rangées: 1

Dimension grille: 5.08 mm

Courant nominal: 15 A

Courant nominal - arrondi: 15 A

Norme DIN: DIN 5264-A

Nombre de pôles par rangée: 22

Connexion: raccord à vis
connecteur mâle

Couleur: orange

Matériau boîtier: PA

Référence fabricant: 1644890000

Contenu: 12 pc(s)

Matériau du contact: CuSn

Hauteur: 15.3 mm

Température max.: +100 °C

Température min.: -50 °C

Type: SLS 5.08/22/180 SN OR BX

: 26 AWG - 12 AWG

Dim.: 15.3 mm x 22.2

Résistance de continuité: 5 V mΩ

Résistance d'isolement: 100 MΩ

Ø de la zone de serrage: 0,13 mm² - 3,31 mm²

Surface de contact coté enfichable: étamé

Dimensions: 15.3 mm x 22.2 mm

Tension nominale: 300 V

Nombre de pôles: 22

Conforme à la norme RoHS: oui

Cycles d'enfichage: 25

UKCA: non pertinent
