Name: Weidmüller 1523970000 Connecteur de circuit imprimé Nombre total de pôles 8 Nbr de rangées 2 21 pc(s)
Brand: Weidmüller
SKU: 1953070
Availability: BackOrder

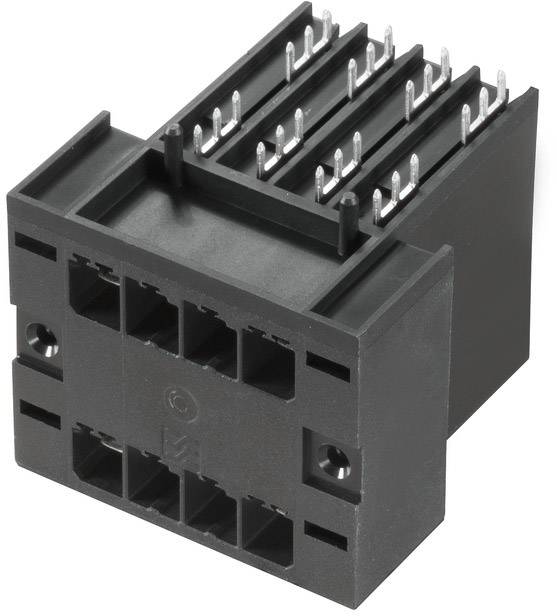

Connecteur en plastique noir avec plusieurs broches métalliques, adapté aux connexions électroniques et applications diverses.

Photo non contractuelle

Type de produit

Connecteur de circuit imprimé

Nombre total de pôles

Dimension grille

7.62 mm

Contenu

21 pc(s)

Nbr total de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer. 9 décembre

Nombre (taille du paquet 21 pc(s))

Set(s)

Total (CHF 6.95 / pièce(s))

CHF 145.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Nbr total de pôles 8
Nbr de rangées 2
Contenu 21 pc(s)

Notre service pour vous

Caractéristiques techniques

Profondeur : 48.9 mm
Montage sur circuit imprimé : raccord à souder THT
Angle de projection : 270°
Nombre de broches à souder par pôle : 3
Diamètre du trou d'assemblage : 1.4 mm
Matériau isolant : PA GF
Température de stockage : -25 °C à +55 °C
Distance de fuite min. : 9.6 mm
Distance d'air min. : 6,9 mm
Protection contre les contacts : IP20
Résistance à court terme : 3 x 1 s avec 192 A.
Longueur de la broche à souder : 3.2 mm

Type de produit: Connecteur de circuit imprimé

Nombre total de pôles: 8

Nbr total de pôles: 8

Nbr de rangées: 2

Dimension grille: 7.62 mm

Courant nominal: 30 A

Courant nominal - arrondi: 30 A

Nombre de pôles par rangée: 4

Connexion: THT
à souder

Couleur: noir

Matériau boîtier: PA

Référence fabricant: 1523970000

Contenu: 21 pc(s)

Matériau du contact: cuivre

Hauteur: 41.9 mm

Température max.: +120 °C

Température min.: -50 °C

Type: SVD 7.62HP/08/270F 3.2SN BK BX

Dim.: 41.9 mm x 48.9

Résistance de continuité: 2 mΩ

Résistance d'isolement: 100 MΩ

Surface de contact coté enfichable: étamé

Dimensions: 41.9 mm x 48.9 mm

Tension nominale: 300 V

Nombre de pôles: 8

Conforme à la norme RoHS: oui

Cycles d'enfichage: 25

Longueur broche: 3,2 mm mm

UKCA: non pertinent
