Name: Weidmüller 1472510000 Connecteur de circuit imprimé Nombre total de pôles 4 100 pc(s)
Brand: Weidmüller
SKU: 1952921
Availability: BackOrder

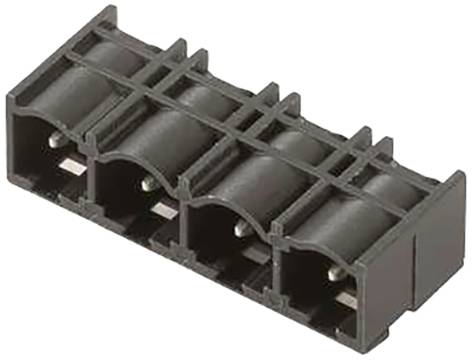

Borne électrique noire à quatre connexions, adaptée pour le raccordement de plusieurs câbles.

Type de produit

Connecteur de circuit imprimé

Nombre total de pôles

Dimension grille

7.62 mm

Contenu

100 pc(s)

Nbr total de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu., 21 janvier 2027

Nombre (taille du paquet 100 pc(s))

Set(s)

Total (CHF 1.02 / pièce(s))

CHF 101.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Nbr total de pôles 4
Contenu 100 pc(s)

Notre service pour vous

Caractéristiques techniques

Profondeur : 11.75 mm
Montage sur circuit imprimé : raccord à souder THT
Angle de projection : 270°
Nombre de broches à souder par pôle : 1
Diamètre du trou d'assemblage : 1.3 mm
Matériau isolant : PA GF
Température de stockage : -25 °C à +55 °C
Distance de fuite min. : 8.1 mm
Distance d'air min. : 6,5 mm
Protection contre les contacts : IP20 branché
Résistance à court terme : 3 x 1 s avec 180 A.
Longueur de la broche à souder : 3.2 mm

Type de produit: Connecteur de circuit imprimé

Nombre total de pôles: 4

Nbr total de pôles: 4

Dimension grille: 7.62 mm

Courant nominal: 20 A

Courant nominal - arrondi: 20 A

Connexion: THT
à souder

Couleur: orange

Matériau boîtier: PA

Référence fabricant: 1472510000

Contenu: 100 pc(s)

Matériau du contact: cuivre

Hauteur: 11.6 mm

Température max.: +100 °C

Température min.: -50 °C

Type: SL 7.62HP/04/270G 3.2SN OR BX

Dim.: 11.6 mm x 11.75

Résistance d'isolement: 100 MΩ

Dimensions: 11.6 mm x 11.75 mm

Tension nominale: 300 V

Nombre de pôles: 4

Conforme à la norme RoHS: oui

Cycles d'enfichage: 25

Longueur broche: 3,2 mm mm

UKCA: non pertinent
