Name: Weidmüller 1472240000 Connecteur de circuit imprimé Nombre total de pôles 2 100 pc(s)
Brand: Weidmüller
SKU: 1952438
Availability: BackOrder

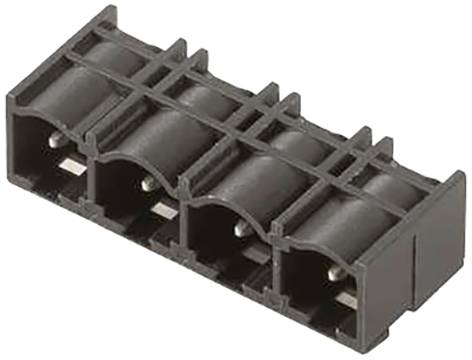

Boîtier de connecteur électrique noir, rectangulaire, avec quatre emplacements parallèles pour montage sur circuit imprimé.

Type de produit

Connecteur de circuit imprimé

Nombre total de pôles

Dimension grille

7.62 mm

Contenu

100 pc(s)

Nbr total de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu., 21 janvier 2027

Nombre (taille du paquet 100 pc(s))

Set(s)

Total (CHF 0.54 / pièce(s))

CHF 53.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Nbr total de pôles 2
Contenu 100 pc(s)

Notre service pour vous

Caractéristiques techniques

Profondeur : 11.75 mm
Montage sur circuit imprimé : raccord à souder THT
Angle de projection : 270°
Nombre de broches à souder par pôle : 1
Diamètre du trou d'assemblage : 1.3 mm
Matériau isolant : PA GF
Température de stockage : -25 °C à +55 °C
Distance de fuite min. : 8.1 mm
Distance d'air min. : 6,5 mm
Protection contre les contacts : IP20 branché
Résistance à court terme : 3 x 1 s avec 180 A.
Longueur de la broche à souder : 3.2 mm

Type de produit: Connecteur de circuit imprimé

Nombre total de pôles: 2

Nbr total de pôles: 2

Dimension grille: 7.62 mm

Courant nominal: 20 A

Courant nominal - arrondi: 20 A

Connexion: THT
à souder

Couleur: noir

Matériau boîtier: PA

Référence fabricant: 1472240000

Contenu: 100 pc(s)

Matériau du contact: cuivre

Hauteur: 11.6 mm

Température max.: +100 °C

Température min.: -50 °C

Type: SL 7.62HP/02/270G 3.2SN BK BX

Dim.: 11.6 mm x 11.75

Résistance d'isolement: 100 MΩ

Dimensions: 11.6 mm x 11.75 mm

Tension nominale: 300 V

Nombre de pôles: 2

Conforme à la norme RoHS: oui

Cycles d'enfichage: 25

Longueur broche: 3,2 mm mm

UKCA: non pertinent

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Gesamtpolzahl

Nennstrom - gerundet

Inhalt

Weidmüller 1095680000 Leiterplattensteckverbinder Gesamtpolzahl 2 Anzahl Reihen 1 60 St.

Code produit :1952041

Livraison le mer., 13 janvier 2027

Conrad Electronic

7.62 mm

20 A

60 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 119.95^*

Weidmüller 1095700000 Leiterplattensteckverbinder Gesamtpolzahl 4 Anzahl Reihen 1 35 St.

Code produit :1952042

Livraison le jeu. 10 décembre

Conrad Electronic

7.62 mm

20 A

35 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 127.95^*

Weidmüller 1137350000 Leiterplattensteckverbinder Gesamtpolzahl 10 Anzahl Reihen 1 36 St.

Code produit :1952058

Livraison le mar. 29 décembre

Conrad Electronic

5.08 mm

20 A

36 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 177.95^*

Weidmüller 1236370000 Leiterplattensteckverbinder Gesamtpolzahl 12 Anzahl Reihen 1 50 St.

Code produit :1952095

Livraison le jeu., 21 janvier 2027

Conrad Electronic

3.81 mm

10 A

50 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 393.95^*

Weidmüller 1277290000 Leiterplattensteckverbinder Gesamtpolzahl 8 Anzahl Reihen 1 132 St.

Code produit :1952113

Livraison le ven. 27 novembre

2 Set(s)Conrad Electronic

3.5 mm

9.5 A

132 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 481.95^*

Weidmüller 1277330000 Leiterplattensteckverbinder Gesamtpolzahl 14 Anzahl Reihen 1 72 St.

Code produit :1949914

Livraison le ven. 27 novembre

2 Set(s)Conrad Electronic

3.5 mm

9.5 A

72 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 457.95^*

Weidmüller 1277420000 Leiterplattensteckverbinder Gesamtpolzahl 30 Anzahl Reihen 1 30 St.

Code produit :1951094

Livraison le mer., 13 janvier 2027

Conrad Electronic

3.5 mm

9.5 A

30 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 409.95^*

Weidmüller 1277460000 Leiterplattensteckverbinder Gesamtpolzahl 4 Anzahl Reihen 1 264 St.

Code produit :1949355

Livraison le ven. 18 décembre

Conrad Electronic

3.5 mm

9.5 A

264 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 481.95^*

Weidmüller 1277480000 Leiterplattensteckverbinder Gesamtpolzahl 8 Anzahl Reihen 1 132 St.

Code produit :1948792

Livraison le ven. 27 novembre

5 Set(s)Conrad Electronic

3.5 mm

9.5 A

132 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 481.95^*

Weidmüller 1277510000 Leiterplattensteckverbinder Gesamtpolzahl 12 Anzahl Reihen 1 84 St.

Code produit :1952119

Livraison le ven. 27 novembre

5 Set(s)Conrad Electronic

3.5 mm

9.5 A

84 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 457.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1952438 Weidmüller 1472240000 Connecteur de circuit imprimé Nombre total de pôles 2 100 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1952438 Weidmüller 1472240000 Connecteur de circuit imprimé Nombre total de pôles 2 100 pc(s)

Description

Connecteur mâle pour circuit imprimé, 7.62 mm, Nombre de pôles: 2, Angle de sortie: 270°

Description

Connecteur mâle pour circuit imprimé, 7.62 mm, Nombre de pôles: 2, Angle de sortie: 270°
