Name: Weidmüller 1429940000 Connecteur de circuit imprimé Nombre total de pôles 3 30 pc(s)
Brand: Weidmüller
SKU: 1952402
Availability: BackOrder

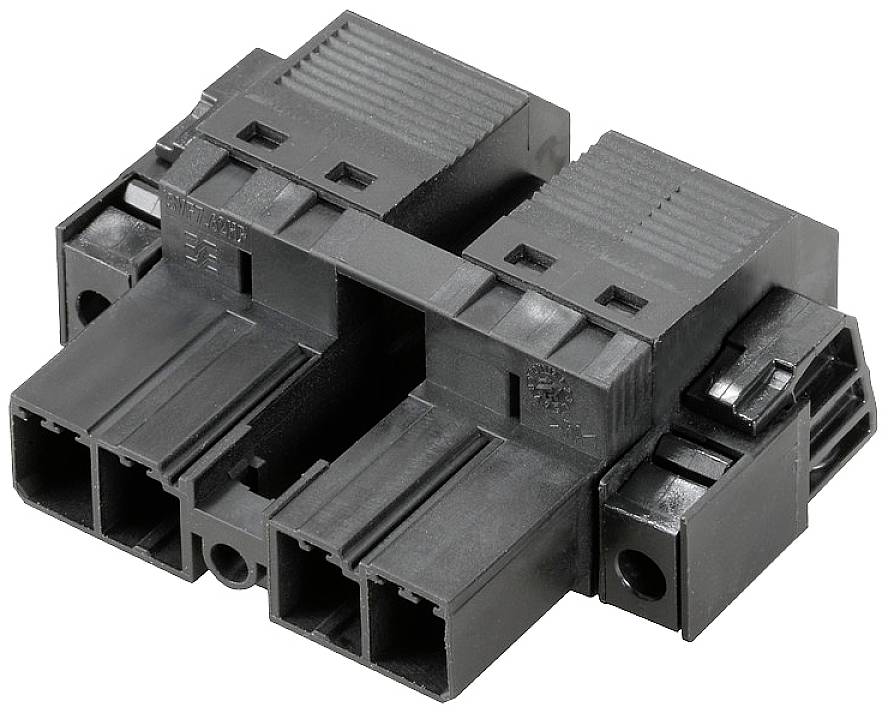

Un connecteur noir rectangulaire à plusieurs broches, utilisé pour les connexions électriques dans les appareils techniques.

Type de produit

Connecteur de circuit imprimé

Nombre total de pôles

Dimension grille

7.62 mm

Contenu

30 pc(s)

Nbr total de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar., 2 février 2027

Nombre (taille du paquet 30 pc(s))

Set(s)

Total (CHF 4.73 / pièce(s))

CHF 141.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Nbr total de pôles 3
Contenu 30 pc(s)

Notre service pour vous

Caractéristiques techniques

Matériau isolant : PA GF
Température de stockage : -25 °C à +55 °C
Longueur de section dénudée : 12 mm
Distance de fuite min. : 12.7 mm
Distance d'air min. : 12.7 mm
Technique de raccordement de conducteur : PUSH IN
Sens de sortie du conducteur : 180°
Protection contre les contacts : IP20 branché
Couple de serrage de la bride à vis : 0.2 Nm - 0.3 Nm
Résistance à court terme : 3 x 1 s avec 420 A.

Type de produit: Connecteur de circuit imprimé

Nombre total de pôles: 3

Nbr total de pôles: 3

Dimension grille: 7.62 mm

Courant nominal: 39 A

Courant nominal - arrondi: 39 A

Connexion: Push-In

Couleur: noir

Matériau boîtier: PA

Référence fabricant: 1429940000

Contenu: 30 pc(s)

Matériau du contact: cuivre

Température max.: +125 °C

Température min.: -50 °C

Type: SVF 7.62HP/03/180SFBMF3 SN BK BX

: 24 AWG - 10 AWG

Résistance de continuité: 4.5 mΩ

Résistance d'isolement: 100 MΩ

Ø de la zone de serrage: 0,5 mm² - 10 mm²

Surface de contact coté enfichable: étamé

Tension nominale: 600 V

Nombre de pôles: 3

Conforme à la norme RoHS: oui

Cycles d'enfichage: 25

UKCA: non pertinent
