Name: Weidmüller 1401640000 Connecteur de circuit imprimé Nombre total de pôles 4 Nbr de rangées 1 100 pc(s)
Brand: Weidmüller
SKU: 1952374
Availability: BackOrder

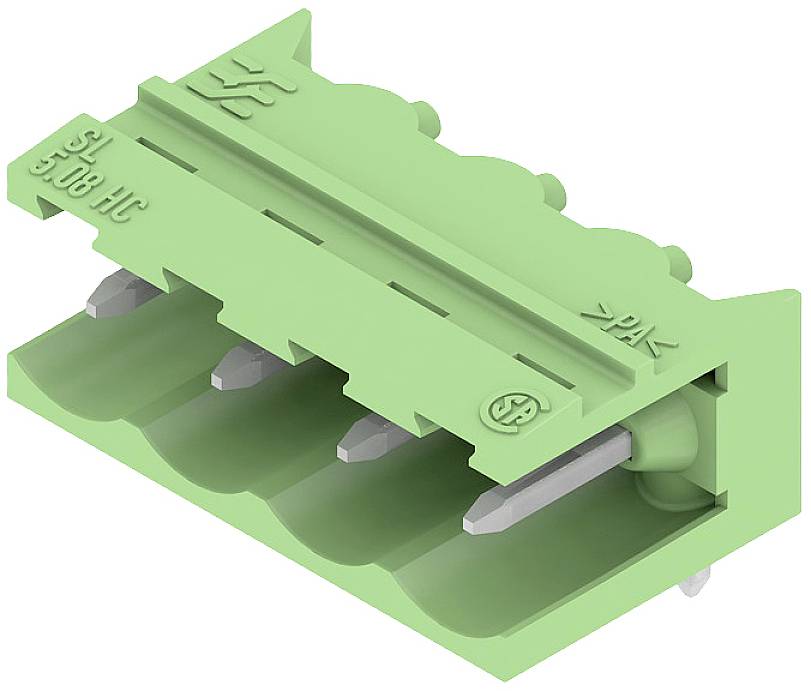

Connecteur électrique vert, avec quatre contacts métalliques. Adapté pour un montage sur circuit imprimé. Marquages et symboles présents.

Type de produit

Connecteur de circuit imprimé

Nombre total de pôles

Dimension grille

5.08 mm

Contenu

100 pc(s)

Nbr total de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar. 24 novembre

5 Set(s)

Nombre (taille du paquet 100 pc(s))

Set(s)

Total (CHF 0.70 / pièce(s))

CHF 69.95

Prix TVA incl.

Plus que 5 Set(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Nbr total de pôles 4
Nbr de rangées 1
Contenu 100 pc(s)

Notre service pour vous

Caractéristiques techniques

Profondeur : 12 mm
Montage sur circuit imprimé : raccord à souder THT
Angle de projection : 90°
Nombre de broches à souder par pôle : 1
Matériau isolant : PA GF
Température de stockage : -25 °C à +55 °C
Force d'accouplement/pôle : 10 N
Force de traction/pôle : 7.5 N
Longueur de la broche à souder : 3.2 mm

Type de produit: Connecteur de circuit imprimé

Nombre total de pôles: 4

Nbr total de pôles: 4

Nbr de rangées: 1

Dimension grille: 5.08 mm

Courant nominal: 18.5 A

Courant nominal - arrondi: 18.5 A

Nombre de pôles par rangée: 4

Connexion: THT
à souder

Couleur: vert

Matériau boîtier: PA

Référence fabricant: 1401640000

Contenu: 100 pc(s)

Matériau du contact: cuivre magnésium CuMg

Largeur: 20.32 mm

Hauteur: 11.7 mm

Température max.: +100 °C

Température min.: -50 °C

Type: SL 5.08HC/04/90 3.2SN GN BX

Dim.: (l x H) 20.32 mm x 11.7 mm

Résistance de continuité: 5 V mΩ

Résistance d'isolement: 100 MΩ

Surface de contact coté enfichable: étamé

Dimensions: 20.32 mm x 11.7 mm x 12 mm

Tension nominale: 300 V

Nombre de pôles: 4

Conforme à la norme RoHS: oui

Cycles d'enfichage: 25

Longueur broche: 3,2 mm mm

UKCA: non pertinent
