Name: Weidmüller 1401010000 Connecteur de circuit imprimé Nombre total de pôles 3 72 pc(s)
Brand: Weidmüller
SKU: 1948625
Availability: BackOrder

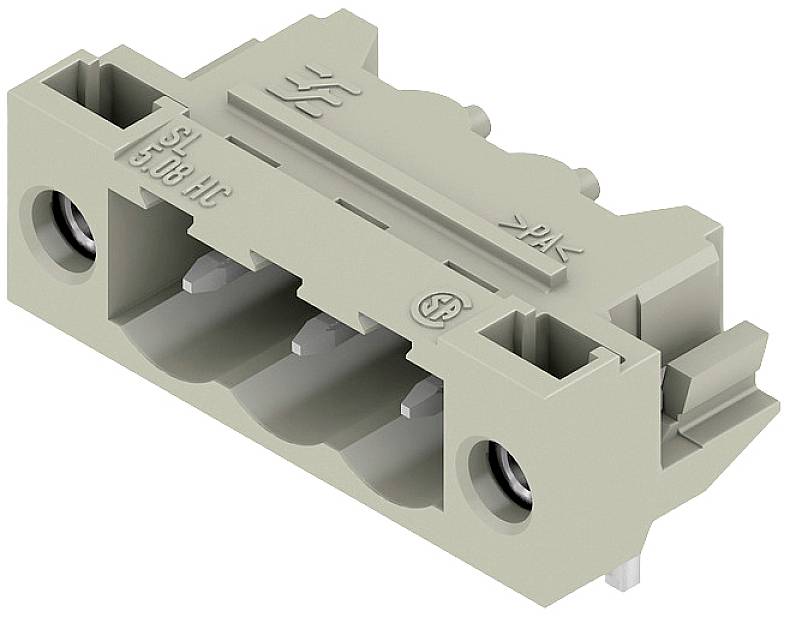

Un connecteur rectangulaire gris-beige avec trois emplacements et des contacts métalliques, pourvu de vis sur le côté, destiné aux connexions électriques.

Type de produit

Connecteur de circuit imprimé

Nombre total de pôles

Dimension grille

5.08 mm

Contenu

72 pc(s)

Nbr total de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun., 11 janvier 2027

Nombre (taille du paquet 72 pc(s))

Set(s)

Total (CHF 1.22 / pièce(s))

CHF 87.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Nbr total de pôles 3
Contenu 72 pc(s)

Notre service pour vous

Caractéristiques techniques

Profondeur : 12 mm
Montage sur circuit imprimé : raccord à souder THT
Angle de projection : 90°
Température de stockage : -25 °C à +55 °C
Force d'accouplement/pôle : 10 N
Force de traction/pôle : 7.5 N
Longueur de la broche à souder : 3.2 mm

Type de produit: Connecteur de circuit imprimé

Nombre total de pôles: 3

Nbr total de pôles: 3

Dimension grille: 5.08 mm

Courant nominal: 18.5 A

Courant nominal - arrondi: 18.5 A

Connexion: THT
à souder

Couleur: gris

Matériau boîtier: PA

Référence fabricant: 1401010000

Contenu: 72 pc(s)

Matériau du contact: cuivre magnésium CuMg

Largeur: 25.04 mm

Hauteur: 11.7 mm

Température max.: +100 °C

Température min.: -50 °C

Type: SL 5.08HC/03/90LF 3.2SN GY BX

Dim.: (l x H) 25.04 mm x 11.7 mm

Résistance de continuité: 5 V mΩ

Résistance d'isolement: 100 MΩ

Surface de contact coté enfichable: doré

Dimensions: 25.04 mm x 11.7 mm x 12 mm

Tension nominale: 300 V

Nombre de pôles: 3

Conforme à la norme RoHS: oui

Cycles d'enfichage: 100

Longueur broche: 3,2 mm mm

UKCA: non pertinent

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Gesamtpolzahl

Nennstrom - gerundet

Inhalt

Weidmüller 1095740000 Leiterplattensteckverbinder Gesamtpolzahl 8 Anzahl Reihen 1 20 St.

Code produit :1949997

Livraison le lun. 30 novembre

2 Set(s)Conrad Electronic

7.62 mm

20 A

20 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 141.95^*

Weidmüller 1095760000 Leiterplattensteckverbinder Gesamtpolzahl 10 Anzahl Reihen 1 15 St.

Code produit :1949424

Livraison le lun. 30 novembre

2 Set(s)Conrad Electronic

7.62 mm

20 A

15 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 133.95^*

Weidmüller 1095800000 Leiterplattensteckverbinder Gesamtpolzahl 3 Anzahl Reihen 1 45 St.

Code produit :1952046

Livraison le mer., 13 janvier 2027

Conrad Electronic

7.62 mm

20 A

45 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 127.95^*

Weidmüller 1137320000 Leiterplattensteckverbinder Gesamtpolzahl 4 Anzahl Reihen 1 90 St.

Code produit :1952057

Livraison le lun. 30 novembre

5 Set(s)Conrad Electronic

5.08 mm

20 A

90 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 177.95^*

Weidmüller 1204970000 Leiterplattensteckverbinder Gesamtpolzahl 3 120 St.

Code produit :1952086

Livraison le jeu. 31 décembre

Conrad Electronic

5 mm

20 A

120 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 177.95^*

Weidmüller 1204980000 Leiterplattensteckverbinder Gesamtpolzahl 4 90 St.

Code produit :1949476

Livraison le jeu. 31 décembre

Conrad Electronic

5 mm

20 A

90 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 177.95^*

Weidmüller 1237080000 Leiterplattensteckverbinder Gesamtpolzahl 10 Anzahl Reihen 1 50 St.

Code produit :1952096

Livraison le ven., 22 janvier 2027

Conrad Electronic

3.81 mm

11 A

50 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 409.95^*

Weidmüller 1264110000 Leiterplattensteckverbinder Gesamtpolzahl 8 Anzahl Reihen 2 84 St.

Code produit :1949351

Livraison le ven., 22 janvier 2027

Conrad Electronic

3.5 mm

10 A

84 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 317.95^*

Weidmüller 1277340000 Leiterplattensteckverbinder Gesamtpolzahl 16 Anzahl Reihen 1 66 St.

Code produit :1949353

Livraison le lun. 30 novembre

2 Set(s)Conrad Electronic

3.5 mm

9.5 A

66 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 481.95^*

Weidmüller 1277350000 Leiterplattensteckverbinder Gesamtpolzahl 18 Anzahl Reihen 1 54 St.

Code produit :1952115

Livraison le mer., 13 janvier 2027

Conrad Electronic

3.5 mm

9.5 A

54 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 439.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1948625 Weidmüller 1401010000 Connecteur de circuit imprimé Nombre total de pôles 3 72 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1948625 Weidmüller 1401010000 Connecteur de circuit imprimé Nombre total de pôles 3 72 pc(s)

Description

Connecteur mâle pour circuit imprimé, 5.08 mm, Nombre de pôles: 3, Angle de sortie: 90°

Description

Connecteur mâle pour circuit imprimé, 5.08 mm, Nombre de pôles: 3, Angle de sortie: 90°
