Name: Weidmüller 1376370000 Connecteur de circuit imprimé Nombre total de pôles 11 Nbr de rangées 1 14 pc(s)
Brand: Weidmüller
SKU: 1950281
Availability: BackOrder

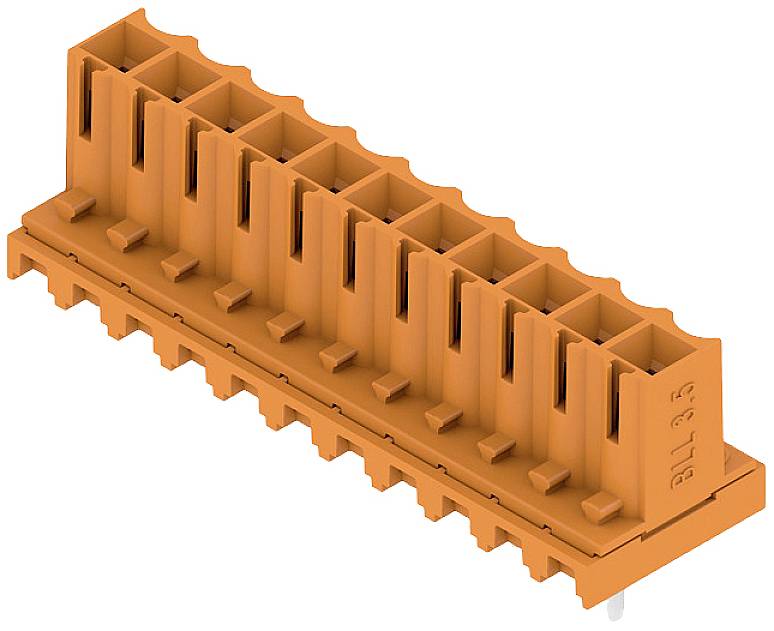

Connecteur multibroche orange marqué 'BLL 3.5', adapté pour le câblage électrique d'appareils ou de circuits.

Type de produit

Connecteur de circuit imprimé

Nombre total de pôles

Dimension grille

3.5 mm

Contenu

14 pc(s)

Nbr total de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu., 21 janvier 2027

Nombre (taille du paquet 14 pc(s))

Set(s)

Total (CHF 8.00 / pièce(s))

CHF 111.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Nbr total de pôles 11
Nbr de rangées 1
Contenu 14 pc(s)

Notre service pour vous

Caractéristiques techniques

Profondeur : 11.85 mm
Montage sur circuit imprimé : raccord à souder THT
Angle de projection : 180°
Nombre de broches à souder par pôle : 1
Diamètre du trou d'assemblage : 1.3 mm
Matériau isolant : PBT
Température de stockage : -25 °C à +55 °C
Protection contre les contacts : IP20
Force d'accouplement/pôle : 8 N
Force de traction/pôle : 7 N
Résistance à court terme : 3 x 1 s avec 100 A.
Longueur de la broche à souder : 3.2 mm

Type de produit: Connecteur de circuit imprimé

Nombre total de pôles: 11

Nbr total de pôles: 11

Nbr de rangées: 1

Dimension grille: 3.5 mm

Courant nominal: 9 A

Courant nominal - arrondi: 9 A

Nombre de pôles par rangée: 11

Connexion: THT
à souder

Couleur: orange

Matériau boîtier: PA

Référence fabricant: 1376370000

Contenu: 14 pc(s)

Matériau du contact: CuSn

Hauteur: 14.3 mm

Température max.: +100 °C

Température min.: -50 °C

Type: BLL 3.50/11/180 3.2SN OR TU

Dim.: 14.3 mm x 11.85

Résistance de continuité: 5 V mΩ

Résistance d'isolement: 100 MΩ

Surface de contact coté enfichable: étamé

Dimensions: 14.3 mm x 11.85 mm

Tension nominale: 300 V

Nombre de pôles: 11

Conforme à la norme RoHS: oui

Cycles d'enfichage: 25

Longueur broche: 3,2 mm mm

UKCA: non pertinent
