Name: Weidmüller 1359690000 Connecteur de circuit imprimé Nombre total de pôles 24 Nbr de rangées 1 235 pc(s)
Brand: Weidmüller
SKU: 1950269
Availability: BackOrder

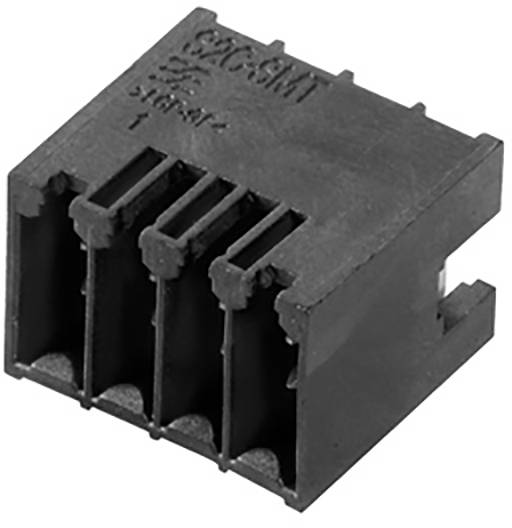

'Connecteur en plastique noir à quatre bornes'

Type de produit

Connecteur de circuit imprimé

Nombre total de pôles

Dimension grille

3.5 mm

Contenu

235 pc(s)

Nbr total de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer., 13 janvier 2027

Nombre (taille du paquet 235 pc(s))

Set(s)

Total (CHF 4.72 / pièce(s))

CHF 1'109.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Nbr total de pôles 24
Nbr de rangées 1
Contenu 235 pc(s)

Notre service pour vous

Caractéristiques techniques

Profondeur : 14.2 mm
Montage sur circuit imprimé : raccord à souder THT/THR
Angle de projection : 90°
Nombre de broches à souder par pôle : 1
Diamètre du trou d'assemblage : 1.3 mm
Matière isolante : LCP GF
Température de stockage : -25 °C à +55 °C
Protection contre les contacts : IP20
Force d'accouplement/pôle : 3.5 N
Force de traction/pôle : 2.5 N
Résistance à court terme : 3 x 1 s avec 80 A.
Longueur de la broche à souder : 1,5 mm
Diamètre extérieur de la soudure : 2.1 mm
Diamètre du trou de gabarit : 1.9 mm

Type de produit: Connecteur de circuit imprimé

Nombre total de pôles: 24

Nbr total de pôles: 24

Nbr de rangées: 1

Dimension grille: 3.5 mm

Courant nominal: 10 A

Courant nominal - arrondi: 10 A

Nombre de pôles par rangée: 24

Connexion: THT
THR
à souder

Couleur: noir

Matériau boîtier: PA

Référence fabricant: 1359690000

Contenu: 235 pc(s)

Matériau du contact: cuivre

Largeur: 43.4 mm

Hauteur: 12.3 mm

Température max.: +120 °C

Température min.: -50 °C

Type: S2C-SMT 3.50/24/90G 1.5SN BK RL

Dim.: (l x H) 43.4 mm x 12.3 mm

Résistance d'isolement: 100 MΩ

Surface de contact coté enfichable: étamé

Dimensions: 43.4 mm x 12.3 mm x 14.2 mm

Tension nominale: 150 V

Nombre de pôles: 24

Conforme à la norme RoHS: oui

Cycles d'enfichage: 25

Longueur broche: 1.5 mm

UKCA: non pertinent

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Gesamtpolzahl

Nennstrom - gerundet

Inhalt

Weidmüller 1095680000 Leiterplattensteckverbinder Gesamtpolzahl 2 Anzahl Reihen 1 60 St.

Code produit :1952041

Livraison le mer., 13 janvier 2027

Conrad Electronic

7.62 mm

20 A

60 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 119.95^*

Weidmüller 1095700000 Leiterplattensteckverbinder Gesamtpolzahl 4 Anzahl Reihen 1 35 St.

Code produit :1952042

Livraison le jeu. 10 décembre

Conrad Electronic

7.62 mm

20 A

35 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 127.95^*

Weidmüller 1137350000 Leiterplattensteckverbinder Gesamtpolzahl 10 Anzahl Reihen 1 36 St.

Code produit :1952058

Livraison le mar. 29 décembre

Conrad Electronic

5.08 mm

20 A

36 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 177.95^*

Weidmüller 1236370000 Leiterplattensteckverbinder Gesamtpolzahl 12 Anzahl Reihen 1 50 St.

Code produit :1952095

Livraison le jeu., 21 janvier 2027

Conrad Electronic

3.81 mm

10 A

50 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 393.95^*

Weidmüller 1277290000 Leiterplattensteckverbinder Gesamtpolzahl 8 Anzahl Reihen 1 132 St.

Code produit :1952113

Livraison le ven. 27 novembre

2 Set(s)Conrad Electronic

3.5 mm

9.5 A

132 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 481.95^*

Weidmüller 1277330000 Leiterplattensteckverbinder Gesamtpolzahl 14 Anzahl Reihen 1 72 St.

Code produit :1949914

Livraison le ven. 27 novembre

2 Set(s)Conrad Electronic

3.5 mm

9.5 A

72 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 457.95^*

Weidmüller 1277420000 Leiterplattensteckverbinder Gesamtpolzahl 30 Anzahl Reihen 1 30 St.

Code produit :1951094

Livraison le mer., 13 janvier 2027

Conrad Electronic

3.5 mm

9.5 A

30 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 409.95^*

Weidmüller 1277460000 Leiterplattensteckverbinder Gesamtpolzahl 4 Anzahl Reihen 1 264 St.

Code produit :1949355

Livraison le ven. 18 décembre

Conrad Electronic

3.5 mm

9.5 A

264 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 481.95^*

Weidmüller 1277480000 Leiterplattensteckverbinder Gesamtpolzahl 8 Anzahl Reihen 1 132 St.

Code produit :1948792

Livraison le ven. 27 novembre

5 Set(s)Conrad Electronic

3.5 mm

9.5 A

132 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 481.95^*

Weidmüller 1277510000 Leiterplattensteckverbinder Gesamtpolzahl 12 Anzahl Reihen 1 84 St.

Code produit :1952119

Livraison le ven. 27 novembre

5 Set(s)Conrad Electronic

3.5 mm

9.5 A

84 St.

pièce(s)

Min.: 1

Multiples: 1

CHF 457.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1950269 Weidmüller 1359690000 Connecteur de circuit imprimé Nombre total de pôles 24 Nbr de rangées 1 235 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1950269 Weidmüller 1359690000 Connecteur de circuit imprimé Nombre total de pôles 24 Nbr de rangées 1 235 pc(s)

Description

Connecteur mâle pour circuit imprimé, 3.50 mm, Nombre de pôles: 24, Angle de sortie: 90°

Description

Connecteur mâle pour circuit imprimé, 3.50 mm, Nombre de pôles: 24, Angle de sortie: 90°
