Name: Weidmüller 1359590000 Connecteur de circuit imprimé Nombre total de pôles 6 Nbr de rangées 1 235 pc(s)
Brand: Weidmüller
SKU: 1952324
Availability: BackOrder

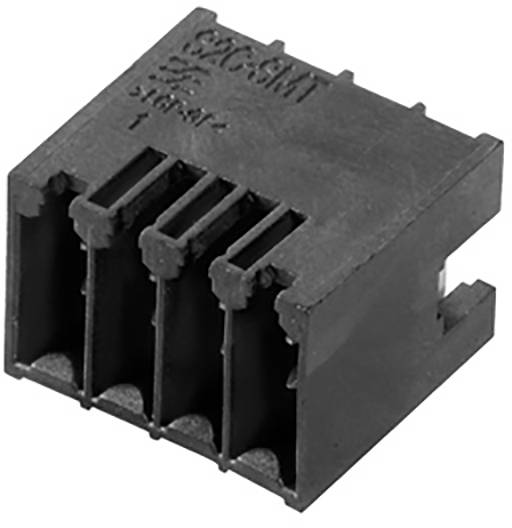

'Connecteur noir quadripolaire de forme rectangulaire.'

Type de produit

Connecteur de circuit imprimé

Nombre total de pôles

Dimension grille

3.5 mm

Contenu

235 pc(s)

Nbr total de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer., 13 janvier 2027

Nombre (taille du paquet 235 pc(s))

Set(s)

Total (CHF 1.37 / pièce(s))

CHF 321.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Nbr total de pôles 6
Nbr de rangées 1
Contenu 235 pc(s)

Notre service pour vous

Caractéristiques techniques

Profondeur : 14.2 mm
Montage sur circuit imprimé : raccord à souder THT/THR
Angle de projection : 90°
Nombre de broches à souder par pôle : 1
Diamètre du trou d'assemblage : 1.3 mm
Matière isolante : LCP GF
Température de stockage : -25 °C à +55 °C
Protection contre les contacts : IP20
Force d'accouplement/pôle : 3.5 N
Force de traction/pôle : 2.5 N
Résistance à court terme : 3 x 1 s avec 80 A.
Longueur de la broche à souder : 1,5 mm
Diamètre extérieur de la soudure : 2.1 mm
Diamètre du trou de gabarit : 1.9 mm

Type de produit: Connecteur de circuit imprimé

Nombre total de pôles: 6

Nbr total de pôles: 6

Nbr de rangées: 1

Dimension grille: 3.5 mm

Courant nominal: 10 A

Courant nominal - arrondi: 10 A

Nombre de pôles par rangée: 6

Connexion: THT
THR
à souder

Couleur: noir

Matériau boîtier: PA

Référence fabricant: 1359590000

Contenu: 235 pc(s)

Matériau du contact: cuivre

Largeur: 11.9 mm

Hauteur: 12.3 mm

Température max.: +120 °C

Température min.: -50 °C

Type: S2C-SMT 3.50/06/90G 1.5SN BK RL

Dim.: (l x H) 11.9 mm x 12.3 mm

Résistance d'isolement: 100 MΩ

Surface de contact coté enfichable: étamé

Dimensions: 11.9 mm x 12.3 mm x 14.2 mm

Tension nominale: 150 V

Nombre de pôles: 6

Conforme à la norme RoHS: oui

Cycles d'enfichage: 25

Longueur broche: 1.5 mm

UKCA: non pertinent
