Name: Weidmüller 1358640000 Connecteur de circuit imprimé Nombre total de pôles 6 Nbr de rangées 1 175 pc(s)
Brand: Weidmüller
SKU: 1952300
Availability: BackOrder

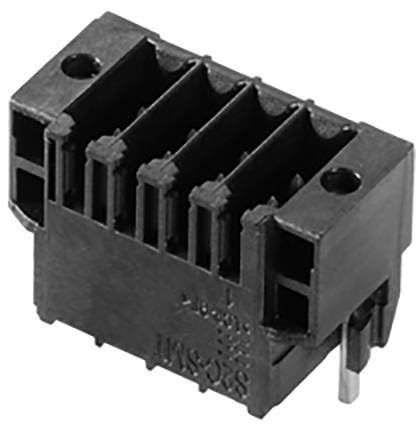

'Connecteur noir à quatre broches et deux trous de fixation, de ITT Cannon, adapté aux applications électroniques.'

Type de produit

Connecteur de circuit imprimé

Nombre total de pôles

Dimension grille

3.5 mm

Contenu

175 pc(s)

Nbr total de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar., 19 janvier 2027

Nombre (taille du paquet 175 pc(s))

Set(s)

Total (CHF 1.92 / pièce(s))

CHF 335.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Nbr total de pôles 6
Nbr de rangées 1
Contenu 175 pc(s)

Notre service pour vous

Caractéristiques techniques

Profondeur : 10.8 mm
Montage sur circuit imprimé : raccord à souder THT/THR
Angle de projection : 180°
Nombre de broches à souder par pôle : 1
Diamètre du trou d'assemblage : 1.3 mm
Matière isolante : LCP GF
Température de stockage : -25 °C à +55 °C
Protection contre les contacts : IP20
Force d'accouplement/pôle : 3.5 N
Force de traction/pôle : 2.5 N
Résistance à court terme : 3 x 1 s avec 80 A.
Longueur de la broche à souder : 1,5 mm
Diamètre extérieur de la soudure : 2.1 mm
Diamètre du trou de gabarit : 1.9 mm

Type de produit: Connecteur de circuit imprimé

Nombre total de pôles: 6

Nbr total de pôles: 6

Nbr de rangées: 1

Dimension grille: 3.5 mm

Courant nominal: 10 A

Courant nominal - arrondi: 10 A

Nombre de pôles par rangée: 6

Connexion: THT
THR
à souder

Couleur: noir

Matériau boîtier: PA

Référence fabricant: 1358640000

Contenu: 175 pc(s)

Matériau du contact: cuivre

Largeur: 14.1 mm

Hauteur: 15.7 mm

Température max.: +120 °C

Température min.: -50 °C

Type: S2C-SMT 3.50/06/180LF 1.5SN BK RL

Dim.: (l x H) 14.1 mm x 15.7 mm

Résistance d'isolement: 100 MΩ

Surface de contact coté enfichable: étamé

Dimensions: 14.1 mm x 15.7 mm x 10.8 mm

Tension nominale: 150 V

Nombre de pôles: 6

Conforme à la norme RoHS: oui

Cycles d'enfichage: 25

Longueur broche: 1.5 mm

UKCA: non pertinent

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Gesamtpolzahl

Inhalt

Nennstrom - gerundet

Weidmüller 1095680000 Leiterplattensteckverbinder Gesamtpolzahl 2 Anzahl Reihen 1 60 St.

Code produit :1952041

Livraison le jeu., 7 janvier 2027

Conrad Electronic

60 St.

20 A

7.62 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 119.95^*

Weidmüller 1095700000 Leiterplattensteckverbinder Gesamtpolzahl 4 Anzahl Reihen 1 35 St.

Code produit :1952042

Livraison le ven. 11 décembre

Conrad Electronic

35 St.

20 A

7.62 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 127.95^*

Weidmüller 1137350000 Leiterplattensteckverbinder Gesamtpolzahl 10 Anzahl Reihen 1 36 St.

Code produit :1952058

Livraison le mar. 24 novembre

5 Set(s)Conrad Electronic

36 St.

20 A

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 177.95^*

Weidmüller 1236370000 Leiterplattensteckverbinder Gesamtpolzahl 12 Anzahl Reihen 1 50 St.

Code produit :1952095

Livraison le lun., 18 janvier 2027

Conrad Electronic

50 St.

10 A

3.81 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 393.95^*

Weidmüller 1277290000 Leiterplattensteckverbinder Gesamtpolzahl 8 Anzahl Reihen 1 132 St.

Code produit :1952113

Livraison le mar. 24 novembre

2 Set(s)Conrad Electronic

132 St.

9.5 A

3.5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 481.95^*

Weidmüller 1277330000 Leiterplattensteckverbinder Gesamtpolzahl 14 Anzahl Reihen 1 72 St.

Code produit :1949914

Livraison le mar. 24 novembre

2 Set(s)Conrad Electronic

72 St.

9.5 A

3.5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 457.95^*

Weidmüller 1277420000 Leiterplattensteckverbinder Gesamtpolzahl 30 Anzahl Reihen 1 30 St.

Code produit :1951094

Livraison le lun., 11 janvier 2027

Conrad Electronic

30 St.

9.5 A

3.5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 409.95^*

Weidmüller 1277460000 Leiterplattensteckverbinder Gesamtpolzahl 4 Anzahl Reihen 1 264 St.

Code produit :1949355

Livraison le jeu. 3 décembre

Conrad Electronic

264 St.

9.5 A

3.5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 481.95^*

Weidmüller 1277480000 Leiterplattensteckverbinder Gesamtpolzahl 8 Anzahl Reihen 1 132 St.

Code produit :1948792

Livraison le mar. 24 novembre

5 Set(s)Conrad Electronic

132 St.

9.5 A

3.5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 481.95^*

Weidmüller 1277510000 Leiterplattensteckverbinder Gesamtpolzahl 12 Anzahl Reihen 1 84 St.

Code produit :1952119

Livraison le mar., 19 janvier 2027

Conrad Electronic

84 St.

9.5 A

3.5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 457.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1952300 Weidmüller 1358640000 Connecteur de circuit imprimé Nombre total de pôles 6 Nbr de rangées 1 175 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1952300 Weidmüller 1358640000 Connecteur de circuit imprimé Nombre total de pôles 6 Nbr de rangées 1 175 pc(s)

Description

Connecteur mâle pour circuit imprimé, 3.50 mm, Nombre de pôles: 6, Angle de sortie: 180°

Description

Connecteur mâle pour circuit imprimé, 3.50 mm, Nombre de pôles: 6, Angle de sortie: 180°
