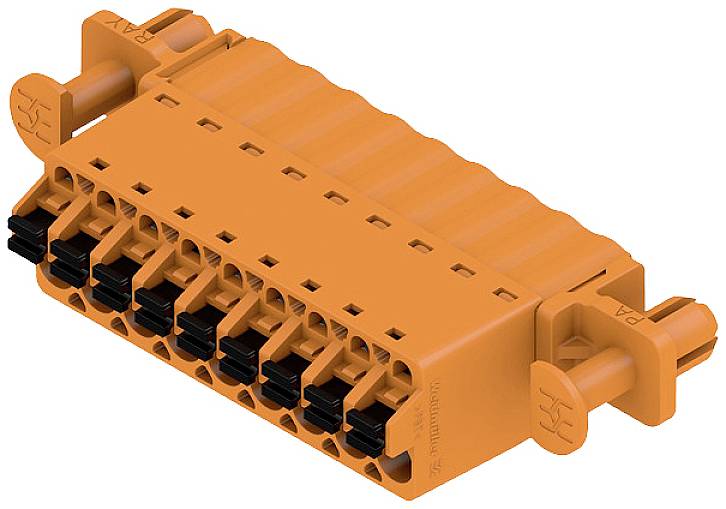

Weidmüller 1353670000 Connecteur de circuit imprimé Nombre total de pôles 9 24 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Connecteur de circuit imprimé
Nombre total de pôles
9
Dimension grille
5.08 mm
Contenu
24 pc(s)
Nbr total de pôles
9
Fiche technique (PDF)
2 Set(s)
Nombre (taille du paquet 24 pc(s))
Total (CHF 4.93 / pièce(s))
CHF 118.36
excl. TVA
Plus que 2 Set(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
- Nbr total de pôles 9
- Contenu 24 pc(s)
Notre service pour vous
Caractéristiques techniques
- Profondeur : 31 mm
- Matériau isolant : PBT
- Température de stockage : -25 °C à +55 °C
- Longueur de dénudage : 10 mm
- Technique de raccordement de conducteur : PUSH IN, raccordement à ressort
- Sens de sortie du conducteur : 180°
- Force d'accouplement/pôle : 7 N
- Force de traction/pôle : 5.5 N
- Résistance à court terme : 3 x 1 s avec 120 A.
- Couleur des éléments de commande : noir
- Mandrin d'apprentissage : 2,8 mm x 2 mm
- Type de produit
Connecteur de circuit imprimé
- Nombre total de pôles
9
- Nbr total de pôles
9
- Dimension grille
5.08 mm
- Courant nominal
14 A
- Courant nominal - arrondi
14 A
- Norme DIN
DIN 5264
- Connexion
Push-In
borne à ressort
- Couleur
orange
- Matériau boîtier
PA
- Référence fabricant
1353670000
- Contenu
24 pc(s)
- Matériau du contact
CuSn
- Hauteur
14.2 mm
- Température max.
+100 °C
- Température min.
-50 °C
- Type
SLF 5.08/09/180DF SN OR BX
26 AWG - 12 AWG
- Dim.
14.2 mm x 31
- Résistance de continuité
4.5 mΩ
- Résistance d'isolement
100 MΩ
- Ø de la zone de serrage
0,13 mm² - 3,31 mm²
- Surface de contact coté enfichable
étamé
- Dimensions
14.2 mm x 31 mm
- Tension nominale
300 V
- Nombre de pôles
9
- Section
< 2,5 mV mm²
- Conforme à la norme RoHS
oui
- Cycles d'enfichage
25
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 1948885 Weidmüller 1353670000 Connecteur de circuit imprimé Nombre total de pôles 9 24 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1948885 Weidmüller 1353670000 Connecteur de circuit imprimé Nombre total de pôles 9 24 pc(s)
Description
Connecteur mâle pour circuit imprimé, 5.08 mm, Nombre de pôles: 9
